CA6140机床配套铝型材框架式交货工装

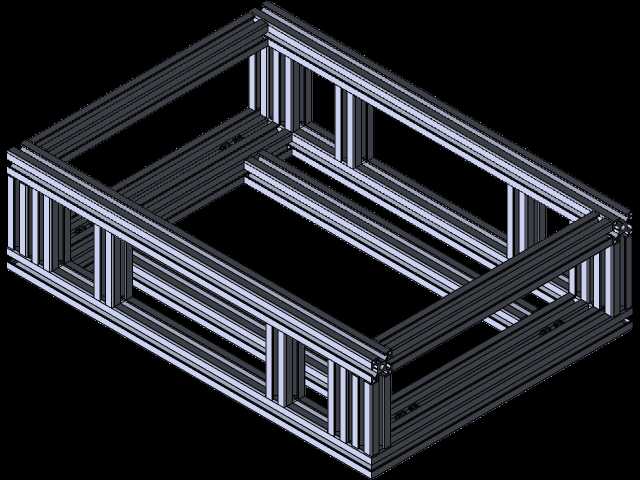

　　在普通车床的生产交付、车间转运及工位预装环节，这类铝型材拼接的框架结构是一线装配班组常用的承载工装，主要适配CA6140系列卧式车床的床身部件、溜板组件等中型机加工件的周转承托，替代传统焊接钢架存在的自重偏大、磕碰工件漆面、尺寸调整灵活性差的问题。从结构设计逻辑来看，整个框架采用欧标标准工业铝型材作为主承载梁，所有连接节点均采用内置角码+高强度螺栓的锁紧方式，没有外露的焊接焊疤，型材表面的阳极氧化层不会在接触机床加工面时产生刮痕，这一点对于交付前的成品件防护尤为关键——车床床身的导轨面属于高精度加工面，一旦在转运过程中出现硬磕碰划伤，会直接影响出厂精度检测的合格率，框架的所有上沿接触位都预留了安装橡胶缓冲垫的T型槽位，现场装配时可以根据承托部件的外形灵活调整缓冲垫的固定位置，不需要额外钻孔攻丝。

　　框架的整体尺寸边界完全匹配CA6140车床核心部件的周转需求，外轮廓长宽尺寸控制在1200mm*800mm区间，整体高度设置为350mm，这个高度刚好适配车间通用液压叉车的叉齿举升高度，也符合人工辅助对位时的操作 ergonomics 要求，不需要过度弯腰就能完成部件的吊装对位。框架的内部横梁采用分层错位布置，并非简单的矩形格栅结构：靠近外侧的两根纵梁做了加厚型材选型，主要承担部件放置时的集中载荷，中间的三根横向辅梁则做了可滑动设计，能够根据不同批次交付部件的重心位置调整支撑点间距，比如承托床身部件时可以将横梁滑移到对应床身地脚的支撑位置，承托溜板箱组件时则可以收拢横梁间距，避免组件下方的突出接线盒、操作手柄部位与框架发生硬干涉。

　　从实际应用场景出发，这类框架除了用于成品交付环节的工件周转，还可以在机床预装工位作为临时承载台使用，框架的铝型材槽道可以快速加装快速夹钳、定位挡块等工装附件，不需要对框架主体做二次焊接改造，当生产型号切换时，只需要调整附件位置就能适配其他型号车床部件的承载需求，相比一次性焊接的专用工装，通用适配性提升明显。结构受力层面，设计时已经考虑了车间周转时的动载荷系数，主承载梁的型材壁厚选用2.0mm规格，静态承载能力可达800kg，完全覆盖CA6140车床单个核心交付部件的重量要求，框架底部的四个角位预留了脚轮安装孔位，需要短距离人工推移时可以加装4寸万向脚轮，长距离转运时则可以拆除脚轮直接使用叉车搬运，两种使用模式的切换不需要改动主体结构。

　　细节设计上，框架所有型材的端面都加装了尼龙端盖，避免车间内的切削液、铁屑进入型材内腔造成积屑难以清理，所有连接螺栓的端头都做了沉头处理，没有突出的尖锐部位，避免操作人员在吊装对位时被刮蹭。不同于定制焊接工装需要做表面喷漆处理，铝型材本身的氧化层耐切削液、耐油污腐蚀，日常使用只需要擦拭表面即可维护，长期使用也不会出现漆面脱落生锈的问题，在机加工车间的多油多屑环境下使用寿命比传统焊接钢架高出3倍以上。在交付环节使用时，框架可以直接作为工件的包装承载底座，外层缠绕缠绕膜后就能直接装车发运，不需要额外制作木质包装箱，既降低了包装成本，也避免了木质包装箱的铁钉、木刺划伤机床加工面的风险，到货后客户也可以直接将框架作为工位存放架使用，不需要额外拆解废弃，减少了包装废弃物的产生。
