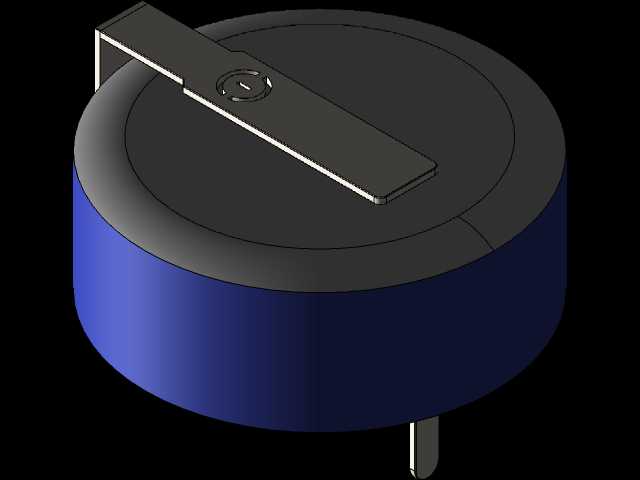

在工业控制板卡、便携检测设备、低功耗物联网终端的电路设计场景中,纽扣式超级电容是后备储能、瞬时功率补偿的核心元件之一,这类元件的三维结构建模精度,直接影响PCB布局的空间预留、SMT产线的钢网开孔设计以及后期整机装配的干涉校验工作。本次建模的伊顿KR系列纽扣超级电容,采用圆柱卷绕式电芯封装结构,主体外壳为镀镍钢材质的圆柱壳体,壳体侧壁做了绝缘涂层处理,避免在密集贴装场景下与相邻元件发生短路风险。顶部的引出焊片采用镀锡铜带冲压成型,焊片表面做了哑光镀锡处理,兼顾可焊性与抗氧化能力,焊片的弯折角度、伸出长度完全参照实物的安装公差设计,确保在回流焊过程中焊片与PCB焊盘的贴合度满足工艺要求,不会出现虚焊、立碑等SMT常见缺陷。
底部的负极引出端为壳体本身的底面,建模时特意保留了壳体底部的微凸弧度,这一细节是实际生产中为了平衡电容贴装时的压力分布,避免壳体因回流焊高温发生形变导致的贴装偏移。从设计思路来看,这类储能元件的建模核心并非还原内部电芯的卷绕细节,而是精准还原外部安装边界的所有尺寸特征:包括主体圆柱的直径、总高度、顶部焊片的长宽尺寸、焊片相对于壳体中心的偏移量、底部负极面的平面度公差范围,这些参数是结构工程师在做PCB堆叠设计时必须严格核对的安装边界,一旦尺寸偏差超过0.1mm,就可能在装配时与周边的接插件、屏蔽罩、固定柱发生结构干涉。在实际设备应用中,这类超级电容通常承担掉电数据保存、RTC电路后备供电、瞬时大电流脉冲补偿的功能,
比如在工业PLC的IO模块上,当主电源意外掉电时,超级电容可以在数百毫秒的时间内提供足够的电能,让主控芯片完成关键运行参数的写入保存,避免设备重启后出现数据丢失、工艺参数错乱的问题;在便携气体检测设备中,这类电容可以为传感器的瞬时唤醒提供脉冲电流,降低电池的瞬时放电压力,延长整机的续航时长。建模过程中特意对顶部焊片的安装定位特征做了还原,焊片中心的小凸点是生产过程中的定位标记,SMT贴片机的视觉相机可以通过识别这个凸点完成元件的角度校正,确保贴装精度控制在±0.05mm的公差范围内。壳体侧面的绝缘涂层厚度也按照实际工艺参数做了建模,在做安规距离校验时,这个涂层的绝缘能力可以等效为0.2mm的电气间隙,
帮助电气工程师在紧凑的板卡空间内精准核算高压回路与低压回路的安全距离。不同于普通纽扣电池的一次性供电属性,超级电容具备数十万次的充放电循环寿命,宽温域的工作特性可以覆盖-40℃到85℃的工业场景温度范围,对应的结构设计也充分考虑了温度形变的影响,壳体与内部电芯之间预留了微小的膨胀间隙,建模时这个间隙虽然没有直接体现在外部结构上,但在做整机热仿真分析时,可以通过设置壳体材料的热膨胀系数、内部等效热容参数,模拟电容在高低温循环工况下的形变量,提前规避因元件膨胀顶到周边结构件的风险。对于三维建模从业者而言,这类电子元器件的建模不需要追求内部结构的完全复刻,核心是把所有影响装配、影响工艺、影响电气校验的外部特征精准还原,包括所有倒角、圆角、焊片的弯折R角、表面标识的位置(虽然本次模型未做丝印标识,但预留了丝印的位置平面),确保导出的STEP格式模型可以直接导入到各类ECAD与MCAD协同软件中,不需要二次修改就能直接用于布局设计。在实际选型过程中,结构工程师拿到这类模型后,可以直接在装配环境中模拟电容的贴装过程,检查焊盘尺寸与焊片的匹配度,检查电容高度是否超出板卡到外壳的内部空间限制,检查焊片伸出方向是否会与相邻的电阻、电容、芯片等元件发生位置冲突,大幅减少后期打样阶段的结构修改次数,缩短产品的研发迭代周期。
