简易结构航空发电装置三维设计

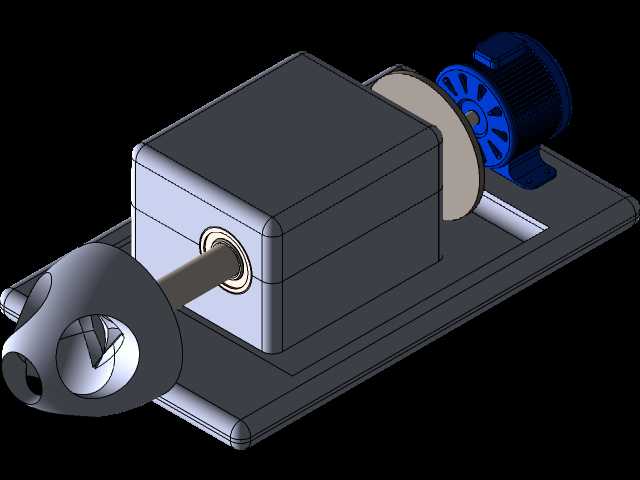

　　在机载动力配套领域，小型航空发电装置是飞行器机载供电系统的核心组成单元，主要承担飞行过程中机载航电设备、照明系统、小型执行机构的电力供给任务，区别于地面固定式发电设备，航空场景下的发电装置需要在有限的安装空间内实现动力输入到电能输出的稳定转换，同时要兼顾振动工况下的结构可靠性，避免飞行过程中因结构共振、连接松动引发的供电故障。这套发电装置采用模块化的布局设计，整体安装在一体式铣削成型的安装底板上，底板预留的长条形安装槽可适配不同机架的安装孔位，安装时无需额外加工转接板，直接通过螺栓穿过安装槽完成与机载机架的固定，安装边界可根据实际装机空间在槽孔长度范围内调整固定位置，适配不同型号小型飞行器的机舱内部安装空间。

　　动力输入端采用带轮传动结构，蓝色的驱动轮与动力输出端对接，通过平键传递扭矩，带轮与主机体之间的传动轮做了减重设计，轮辐采用镂空结构，在保证传动强度的前提下尽可能降低整体转动惯量，减少动力输入过程中的能量损耗，同时降低整体设备重量，适配航空场景下的轻量化设计要求。主机体采用箱式封闭结构，箱体边角做了圆角过渡处理，既可以减少应力集中，提升箱体在持续振动工况下的结构强度，也能避免尖锐边角在装机维护过程中划伤操作人员或周边机载线路。输出轴从箱体前端伸出，轴端连接的导流式风罩结构，可在设备运转过程中引导气流穿过箱体表面，带走发电过程中产生的热量，无需额外加装散热风扇即可满足持续运转的散热需求，进一步简化了设备结构，减少了故障点。

　　从结构设计逻辑来看，这套装置优先考虑了机载场景下的维护便捷性，箱体的连接螺栓全部采用外露式设计，日常检修时无需拆解整体安装底板即可打开箱体检查内部绕组与传动部件，传动带的张紧度可通过调整驱动电机在底板上的安装位置实现，无需额外设计张紧轮结构，减少了零部件数量，降低了整体故障率。在尺寸控制上，整体结构的长宽高比例适配小型通用航空器的设备舱安装空间，箱体的宽度控制在单手握持可操作的范围内，日常拆装时单人即可完成设备的搬运与固定，输出轴的中心高与常见机载动力输出接口的中心高匹配，对接时无需额外调整转接轴的高度，减少了传动过程中的偏心损耗。实际应用中，这类简易结构的航空发电装置多用于小型无人机、轻型运动类航空器的辅助供电场景，

　　在主供电系统故障时也可作为应急供电单元使用，稳定输出额定功率的电能保障关键航电设备的持续运转。设计过程中针对航空场景的振动特性，对安装底板的厚度做了针对性加强，避免长期振动下底板出现形变导致带轮错位、传动失效，所有转动部件的连接位置都加装了防松垫片，防止飞行过程中螺栓受振动影响出现松脱。轴伸端的密封结构采用接触式密封圈，可阻挡高空中的水汽、粉尘进入箱体内部，保护内部发电绕组不受环境侵蚀，提升设备在复杂气象条件下的工作可靠性。整套结构没有冗余的装饰性设计，所有外形结构都服务于功能需求，从安装固定到动力传输再到散热防护，每一处结构都对应实际使用场景下的具体需求，建模过程中严格按照机械加工的工艺要求设置拔模斜度与圆角参数，所有零部件都可通过常规的机加工工艺完成生产，无需特殊定制加工设备，降低了实际生产制造的成本与周期。
