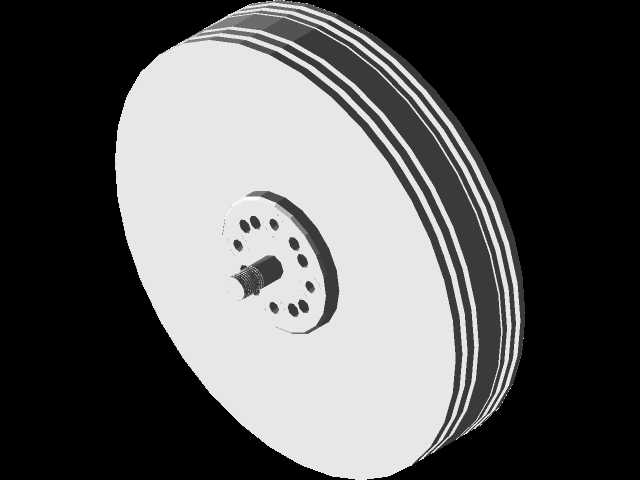

无人机用扁平式无刷直流动力电机结构

　　这款扁平结构的外转子无刷直流动力部件，主要面向多旋翼无人机、小型航模飞行器的动力输出场景设计，在实际应用中直接承担螺旋桨的驱动功能，通过电子调速器输出的换向信号实现转速精准调控，匹配不同桨叶规格可适配从微型航拍无人机到中型作业类无人机的动力需求。从结构设计逻辑来看，采用外转子布局是为了最大化扭矩输出效率，转子外壳直接与螺旋桨安装座集成，省去了额外的传动连接结构，既降低了动力传递过程中的损耗，也减少了整体装配的零件数量，提升运行可靠性。定子部分采用多槽集中绕组设计，绕组排布紧密，配合高牌号硅钢片叠压的定子铁芯，能够在有限的体积内实现更高的功率密度，适配无人机对动力部件重量、体积的严苛限制。安装端的法兰盘上均匀分布多个安装孔，

　　孔位排布遵循航模动力部件的通用安装间距规范，可直接适配市面上主流的无人机机臂安装座，不需要额外制作转接结构，安装时仅需通过对应规格的螺丝将定子基座固定在机臂端，转子端直接挂载螺旋桨即可完成装配，安装边界的公差控制在0.1mm以内，可保证装配后转子与定子的同轴度，避免高速运转时出现偏磨、动平衡超标等问题。整体外形采用薄型圆盘式设计，轴向尺寸远小于径向尺寸，这种结构一方面可以降低动力部件在无人机飞行过程中的迎风阻力，另一方面也能将整机的重心向机臂平面靠拢，提升飞行姿态的稳定性。转子外壳表面的多道环形凹槽结构，并非单纯的外观装饰，而是在不增加壳体厚度的前提下提升转子外壳的结构强度，避免高速旋转时转子受离心力作用出现形变，

　　同时凹槽形成的空气流道可在运转时带动空气流经定子绕组区域，带走绕组工作产生的热量，提升持续工作时的负载能力。输出轴采用高强度合金钢材质，与转子外壳通过过盈配合加销钉固定的方式连接，可承受螺旋桨高速旋转时产生的拉力与反扭矩，轴端的定位台阶可保证螺旋桨安装后的平面度，避免桨叶安装倾斜导致的振动问题。在实际选型适配过程中，这类扁平外转子无刷电机的KV值通常匹配中小尺寸螺旋桨，在大拉力需求的作业场景下，可通过多电机协同的方式满足整机拉力要求，相比同功率等级的内转子电机，其低速扭矩特性更优，不需要搭配减速齿轮组即可直接驱动大直径桨叶，减少了传动结构带来的故障点与重量增量。设计过程中对定子与转子的气隙尺寸做了反复优化，

　　气隙过大会导致磁通量损耗增加、电机效率下降，气隙过小则容易因为加工装配误差或者运转时的振动出现定转子擦碰问题，最终选定的气隙值兼顾了效率与装配容错率，适合批量生产时的工艺控制。绕组的出线端预留了足够的接线长度，线径匹配电机的最大持续工作电流，可避免长时间大负载运行时线材过热的问题，接线端的焊盘做了加大处理，方便焊接电子调速器的输出线材，同时也能降低焊接处的接触电阻。端盖部分采用轻量化铝合金材质，在保证结构强度的前提下尽可能降低整体重量，表面做了阳极氧化处理，既可以提升耐腐蚀性能，也能避免金属屑掉落导致的绕组短路风险。这类动力部件除了应用在无人机领域，经过参数调整后也可适配小型云台驱动、桌面级精密转台、小型电动工具等对动力体积、扭矩密度有较高要求的场景，其结构设计思路可直接复用到同类型扁平无刷电机的开发过程中，为同类产品的尺寸优化、性能提升提供参考。在三维建模过程中，所有的安装孔位、配合尺寸、外形轮廓都按照实际加工工艺要求做了还原，倒角、退刀槽等工艺结构都有完整呈现，可直接用于装配干涉检查、安装模拟、3D打印样件验证等工作，不需要额外做结构补全。
