圆形全景拍摄相机结构外观设计

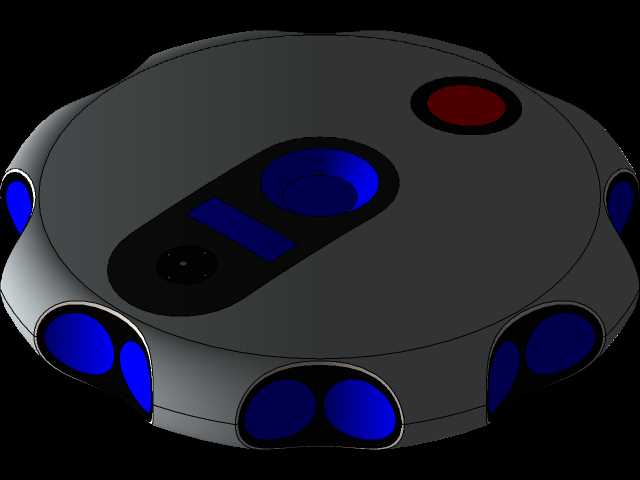

　　这款全景拍摄设备的结构设计，核心围绕多镜头同步取景的空间布局需求展开，整体采用扁圆形一体化壳体方案，壳体边缘做了均匀的圆弧过渡处理，没有尖锐棱角，既能够降低手持携带时的磕碰风险，也能让周向布置的镜头获得更合理的取景倾角。从结构布局来看，设备顶面设置了长椭圆形的功能集成区域，内嵌主取景镜头与状态指示模块，蓝色透光区域对应状态显示窗，可直观反馈设备工作状态，旁侧的红色圆形区域为功能按键或辅助传感窗口，兼顾操作便捷性与视觉辨识度。周向均匀分布的多组镜头模组，每组采用双镜头并排的布局设计，能够覆盖水平方向360度全视角范围，配合顶面的镜头单元，可实现空间全维度的影像采集，不存在取景盲区，适配全景影像录制、空间三维扫描、

　　VR场景素材采集等多类应用场景。设计过程中，壳体的壁厚做了均匀化处理，所有镜头安装位都预留了统一的定位凸台与密封槽结构，既能够保证镜头安装的同轴度精度，也可满足日常使用的防尘防泼溅要求，镜头外沿与壳体表面保持齐平，避免突出的镜头结构在放置或携带过程中被刮花。设备整体的径向尺寸控制在单手握持的舒适范围内，厚度适配常规的收纳包隔层尺寸，不需要额外定制专用收纳容器，外出作业携带十分方便。底部预留了标准的三脚架安装螺孔位，可直接适配通用摄影支架，满足固定点位长时间拍摄的安装需求，不需要额外设计转接配件。内部结构的排布上，将供电模块、主控电路板沿壳体中心区域对称布置，平衡整机重量分布，避免手持使用时出现重心偏移导致的握持疲劳，

　　同时各镜头模组的排线沿壳体内壁的走线槽规整布置，预留足够的弯折余量，避免设备受轻微震动时出现排线拉扯断裂的问题。壳体表面采用哑光磨砂处理工艺，减少环境光线在壳体表面产生的反光，避免反光进入镜头影响最终成像质量，所有功能按键的按压行程做了优化，戴薄型操作手套时也能准确触发功能，适配户外作业、工程现场记录等特殊使用场景。在结构强度设计上，壳体边缘对应镜头安装的位置做了局部加厚处理，即使设备从桌面高度意外跌落，加厚的壳体边缘能够首先吸收冲击能量，避免镜头模组直接受冲击出现位移或损坏。各镜头之间的壳体内部设置了分隔筋，既可以提升壳体整体的抗形变能力，也能减少不同镜头工作时的信号串扰，保证影像采集的稳定性。设备的接口统一布置在壳体侧方的隐蔽位置，搭配一体式的防尘塞，不破坏整体外观的流畅性，同时兼顾数据传输、充电的使用需求。
