SIM868通讯模块三维结构设计

　　在物联网终端、车载定位终端、便携穿戴设备、远程数据采集节点的硬件结构设计工作中，通讯模块的三维建模精度直接决定了PCB布局合理性、外壳装配容错率以及后期量产的良率表现，SIM868作为集成GSM通讯与GNSS定位功能的高集成度贴片模块，是很多低功耗远程通讯设备的核心选型元件，其三维模型的搭建需要完全贴合实际器件的物理特征，才能为结构设计环节提供可靠的参考依据。

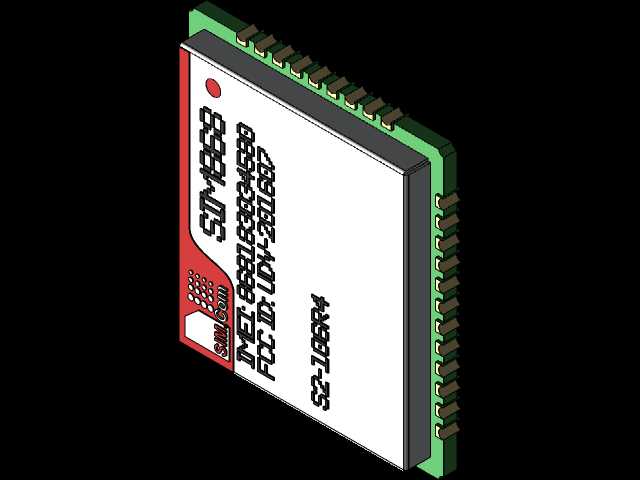

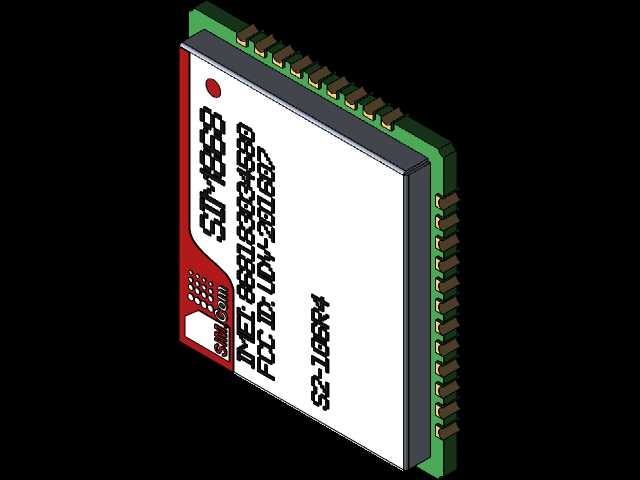

　　从实际工程应用场景来看，这类模块常被布置在设备主板的边缘区域，一方面要避让板上其他高频元件的信号干扰，另一方面要预留出天线馈点的走线空间，同时还要考虑模块上方不能有金属遮挡件，避免影响卫星定位信号与蜂窝网络信号的接收强度。建模过程中首先要还原模块的层叠结构：最底层是绿色PCB基材部分，所有引脚沿模块的两个长边排布，引脚的宽度、引脚间距、引脚伸出长度都需要严格匹配手册参数，焊盘区域的高度差要做准确还原，避免后期做PCB装配干涉检查时出现误判。模块主体的塑封部分是模型的核心视觉区域，表面的丝印标识要对应实际器件的印刷内容，包括模块型号、认证编号、批次标识的位置都要和实物保持一致，塑封部分的边角做了微小的倒角处理，建模时不能做成尖锐直角，否则和实际器件的外形偏差会影响外壳内部的避让空间计算。

　　从安装边界来看，这类贴片模块采用SMT回流焊工艺装配，建模时需要在模块本体四周预留出至少0.8mm的工艺避让空间，用于满足钢网开窗、贴片吸嘴取件的操作空间，模块下方的PCB区域不能布置过高的贴片元件，避免焊接时出现顶位问题。模块顶部的红色标识区域是SIM卡相关的电路区域，建模时要还原该区域的色彩分区与标识点位置，那个圆形的定位标记点是产线贴片时的视觉识别点，位置精度要控制在0.05mm以内，否则会影响SMT产线的视觉对位精度。侧边的引脚部分采用金属材质渲染，还原焊脚的金属光泽与厚度，每个引脚的截面尺寸、相邻引脚的间距都要和实物完全一致，结构工程师在做整机装配检查时，可以直接通过模型确认模块和周边结构件、接插件的安全距离，尤其是金属外壳的设备，要保证模块引脚和外壳的绝缘距离满足安规要求，避免出现耐压不足的问题。

　　从功能特性对应的结构设计要点来看，SIM868模块集成了射频电路，建模时不需要还原内部的电路走线，但要准确体现模块的整体高度，因为这类模块的高度直接决定了设备外壳的内部净空要求，如果模型高度和实物存在偏差，很容易出现外壳压到模块、或者模块和外壳间隙过大导致固定不稳的问题。实际选型应用中，很多工程师会忽略模块的边角圆弧尺寸，导致设计的外壳限位筋和模块本体出现干涉，这个模型里准确还原了塑封部分的边角R角，还有PCB基材比塑封部分多出的边缘宽度，能让结构设计时的限位结构设计更合理。另外模块上的丝印内容虽然不影响装配，但准确的丝印还原能让整机BOM可视化校验更方便，在做三维整机评审的时候，可以直接通过模型上的标识确认选型是否正确，避免出现错选模块型号的问题。

　　在做手持类设备的结构设计时，这类模块的重量分布也需要通过模型赋予准确的材质密度来体现，SIM868模块整体重量很轻，大部分重量集中在PCB和金属引脚部分，塑封部分的密度较低，建模时给不同部分赋予对应材质的密度参数，就能在整机重量重心计算时得到更准确的结果，避免后期做手持手感优化时出现重心偏差过大的问题。对于需要做三防设计的设备，这个模型可以帮助工程师确认模块区域的涂胶范围，准确的外形轮廓能让三防涂胶的避让区域绘制更精准，既保证模块的射频性能不受涂胶影响，又能保证周边电路的三防覆盖到位。
