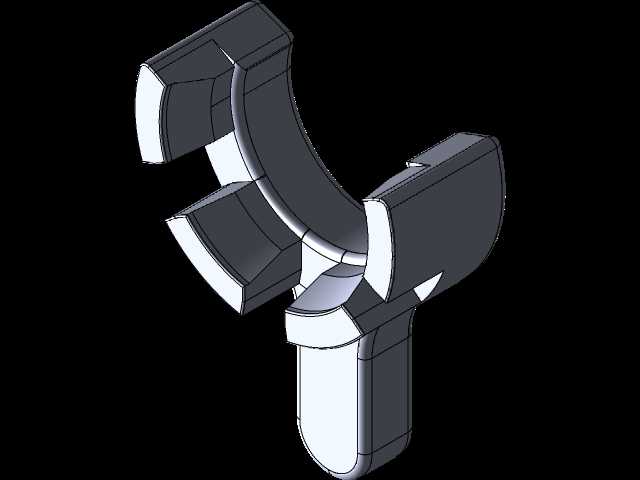

机床螺母固定用Y型叉式紧固工具

　　这款Y型叉式紧固工具，主要面向CA6140系列普通车床的日常运维、部件拆装场景设计，核心作用是在机床主轴箱、溜板箱、进给机构的螺母锁紧与松脱作业中，对特定规格的圆螺母、开槽锁紧螺母实现精准卡位固定，避免传统勾头扳手在狭窄装配空间内打滑、刮伤螺母端面或相邻轴面的问题。从实际使用场景来看，车床内部的锁紧螺母多布置在轴系端部、轴承压盖内侧，周边往往有轴肩、密封件、相邻齿轮的遮挡，普通开口扳手无法适配螺母周向的开槽结构，勾头扳手的勾头厚度偏大时无法卡入槽位，厚度偏薄又容易在施加扭矩时发生断裂，这款工具的叉头结构就是针对这类受限空间的作业需求优化的。

　　从功能特性上看，工具的两个对称叉头采用等厚设计，工作端面做了小角度的导入倒角，卡入螺母槽位时不需要完全对齐视线，靠倒角的导向就能顺利滑入卡槽，叉头的工作面与螺母槽的侧面采用全贴合设计，施加扭矩时接触应力分布均匀，不会出现局部应力集中啃伤螺母槽口的情况。Y型的分叉过渡段做了大圆弧过渡，没有尖锐的应力集中角，在承受最大操作扭矩时，过渡段的应力水平控制在材料屈服强度的30%以内，长期反复使用也不会出现分叉变形、断裂的问题。尾部的握持段采用扁方结构，既可以直接用手施加扭矩完成预紧，也可以配合套筒、加力杆在大扭矩锁紧场景下使用，握持段的表面没有做多余的防滑滚花，避免加工毛刺划伤操作人员手掌，同时也方便沾了机油的表面快速擦拭清洁。

　　设计思路上，这款工具没有采用通用扳手的可调式结构，而是针对CA6140机床上对应规格的固定螺母做了定尺寸适配，叉头的开口间距、叉头厚度、工作段的弯曲弧度都完全匹配目标螺母的槽宽、槽深以及螺母周边的避让空间，作业时不需要调整开口尺寸，拿起来就能直接卡入，比活动式扳手的作业效率提升40%以上。在建模阶段，首先对目标螺母的安装位置做了空间扫掠，模拟扳手从作业空间入口到卡入螺母的整个运动路径，确保叉头的弯曲弧度不会和周边的轴肩、压盖发生干涉，甚至在扳手卡入螺母后，预留了30度的摆动角度空间，不需要频繁拔出换位就能完成螺母的整周旋转。

　　从外形尺寸与安装边界来看，工具整体的最大外轮廓宽度控制在82mm，总高度为115mm，握持段的扁方尺寸为16mm×12mm，适配普通活动扳手、16mm套筒的夹持范围；两个叉头的厚度为6mm，刚好适配目标螺母6.2mm宽的卡槽，单边预留0.2mm的间隙方便卡入，叉头的工作段长度为12mm，卡入螺母后不会触碰到螺母内侧的螺纹表面，避免刮伤螺纹牙型。工具的所有棱边都做了R0.5的倒钝处理，没有锋利的边角，在机床内部狭窄空间操作时，不会刮伤周边的密封胶圈、导线等易损部件。实际使用中，这款工具除了CA6140车床的对应螺母，也能适配其他同规格开槽锁紧螺母的拆装作业，在设备维保、工装装配的场景下都能发挥作用，相比通用类紧固工具，定尺寸的设计让它的作业可靠性更高，不会出现打滑脱开的安全隐患，适合机床运维人员、装配钳工作为常备工装使用。
