折弯支座式双吊耳铰接安装结构件

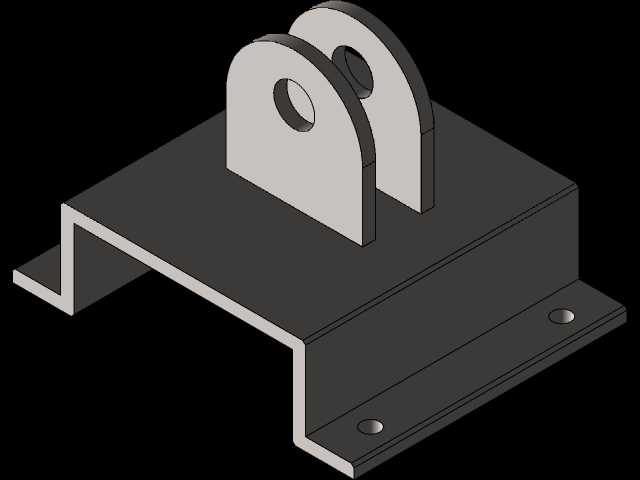

　　这款铰接安装结构件，核心采用钣金折弯成型的基座搭配双立板吊耳结构，在各类需要实现铰接摆动、吊挂连接的工业设备场景中应用广泛，常见于小型工装夹具的摆动端连接、输送线侧挡的铰接翻转结构、小型设备舱门的开合铰接位，也可作为轻型连杆机构的端部固定支座，承担径向铰接载荷与小范围的轴向限位作用。从结构设计逻辑来看，基座采用单折边Z型钣金结构，底部延伸出带安装孔的平直法兰边，两个安装沉孔沿法兰边长度方向对称布置，安装时可通过螺栓直接固定在设备安装基面，折边的竖直段承担主要的载荷传递作用，顶部的水平平台为双吊耳立板提供稳定的安装基准面，这种折弯结构相比整块铣削的支座，在满足同等载荷要求的前提下能大幅降低零件重量，减少材料消耗，

　　同时钣金折弯的工艺成型效率更高，适合批量加工场景。双吊耳立板采用平行对称布置，两块立板上的铰接孔保持严格同轴度，孔位边缘做了倒角处理，避免装配时销轴插入卡滞，同时减少孔口应力集中，立板与顶部安装平台采用满焊连接，焊缝沿立板与平台接触的三边布置，保证连接强度，避免受载时立板出现歪斜变形，两块立板之间预留的间隙宽度，可适配对应厚度的连杆接头或者吊环部件，间隙尺寸经过公差匹配，既不会因为间隙过小导致铰接件卡滞，也不会因为间隙过大造成铰接摆动时出现过大的窜动量。从安装边界尺寸来看，底部法兰边的安装孔中心距经过标准化设计，可适配常见的型材安装基面的孔位间距，不需要额外做安装基面的二次打孔加工，整体结构的总高度控制在紧凑范围内，

　　不会占用过多的设备安装空间，铰接孔的中心高度与基座底面的尺寸公差控制在合理范围，保证装配后铰接件的摆动轨迹符合设计预期，不会出现运动干涉。在实际使用过程中，这类结构件需要重点关注铰接孔的耐磨性能，常规工况下可采用销轴加润滑脂的方式降低磨损，重载工况下可在铰接孔内压入铜套或者自润滑轴承，提升结构的使用寿命，基座的折弯圆角处经过应力校核，在额定载荷下不会出现折弯处开裂的问题，底部安装孔采用沉孔设计，螺栓安装后头部不会突出法兰面，保证支座安装后与基面完全贴合，不会出现安装倾斜的问题。设计这类结构时，首先要根据实际承受的铰接载荷计算立板的厚度与铰接孔的直径，保证立板的抗剪切强度、孔壁的挤压强度满足工况要求，其次要校核折弯基座的截面惯性矩，

　　避免受载时基座出现过大的弯曲变形，同时要考虑加工工艺性，折弯边的最小高度要符合钣金折弯的工艺要求，避免折弯时出现边部变形，焊接位置要避开应力集中区域，减少焊接变形对孔位同轴度的影响，装配时需要先将两块吊耳的铰接孔做同轴度校正，再完成与基座的焊接固定，保证后续销轴装配顺畅。
