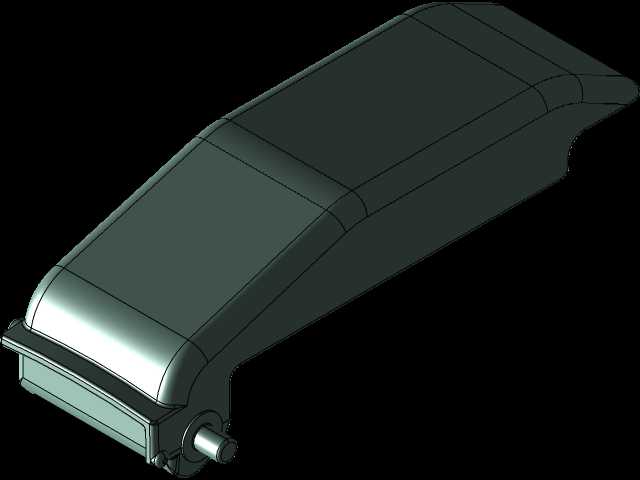

CA6140车床专用溜板护罩结构设计

　　在普通卧式车床的日常加工场景中，溜板部位作为承载刀架、实现纵向进给运动的核心移动组件，其外部防护结构的设计合理性直接影响设备运行安全性、操作便利性与长期维护成本。这款适配CA6140型号普通车床的溜板护罩，是针对原厂护罩易积屑、安装适配性不足、边角剐蹭操作人员等实际车间使用痛点完成的结构优化设计，完全贴合CA6140车床床身导轨的安装基准，不需要额外打孔改造原有床身结构，可直接替换原厂同位置部件。

　　从实际加工场景的适配性来看，该护罩完全覆盖溜板上部的传动丝杠、光杆外露段与导轨配合面，在车削加工产生带状切屑、细碎铸铁切屑或是切削液飞溅时，可有效阻挡异物进入导轨滑动副与进给传动间隙，避免切屑卡滞造成的进给卡顿、导轨面划伤问题，这一点在铸铁件粗加工、钢件大进给量车削的工况下作用尤为明显——不少车间的CA6140车床因为护罩缺失或变形，切屑进入导轨润滑槽后会加速导轨磨损，直接导致加工圆柱度超差，后期刮研修复的成本远高于护罩本身的更换成本。

　　设计过程中优先考虑了安装边界的匹配精度：护罩下部的贴合面完全按照CA6140溜板的上部安装凸台轮廓做仿形设计，预留的固定螺栓孔位与原厂安装孔位同轴度控制在0.1mm以内，安装时不需要对溜板本体做任何二次加工，普通设备维护人员即可在15分钟内完成拆装更换。护罩的整体外形做了流线型斜度设计，上部倾斜角度设置为12度，落于护罩表面的切屑可顺着斜面自然滑落至床身排屑槽，不会在护罩表面堆积，减少操作人员清理的频次；护罩的所有外露边角都做了R3的圆角钝化处理，避免操作人员在装卸工件、更换车刀时被尖锐边角剐蹭，符合机床安全防护的设计规范。

　　从功能特性上看，护罩前端预留了刀架移动的避让空间，当溜板带动刀架运行至靠近卡盘的极限位置时，护罩前端不会与卡盘、卡爪发生运动干涉，同时护罩侧面的轮廓完全避让了溜板箱上的纵横进给手柄位置，操作手柄时不会被护罩阻挡，不影响原有操作习惯。护罩下部与溜板贴合的边缘做了内嵌式密封槽设计，可嵌入毛毡密封条，进一步阻挡切削液、粉尘从贴合缝隙进入溜板内部的传动齿轮腔，延长溜板箱内润滑油的更换周期，减少传动件的磨粒磨损。

　　结构强度方面，护罩主体采用2mm厚冷轧钢板的折弯成型结构，折弯处设置了加强压筋，在车间日常磕碰、工件意外撞击的情况下不会发生明显变形，相比原厂1.5mm厚度的护罩，抗变形能力提升40%以上，同时整体重量控制在3.2kg，不会额外增加溜板纵向移动的负载，不会对进给系统的传动精度造成额外负担。护罩的表面处理采用喷塑工艺，耐切削液腐蚀、耐切屑高温烫蚀，长期使用不会出现漆面脱落、锈蚀的问题，适配机加工车间多油污、多切削液的使用环境。

　　在实际建模过程中，所有配合面的尺寸都严格参照CA6140车床的原厂装配图纸参数推导，每一处折弯半径、避让间隙都经过运动仿真验证，模拟了溜板全行程移动、刀架最大回转直径状态下的干涉情况，确保安装后不会出现任何运动卡滞问题。对于需要对老旧CA6140车床进行维护改造、或是做机床防护结构优化设计的结构工程师来说，该模型的尺寸参数、结构设计思路都可直接作为参考，可根据实际车间的加工工况调整护罩的板材厚度、倾斜角度或是增加观察窗等附加结构，不需要从零开始测绘原厂部件，可大幅缩短设计周期。
