CA6140机床CNC上部铰接支架结构

　　该结构件应用于普通车床数控化改造场景中，作为CNC加装模块的上部承载连接部件，安装在CA6140车床床鞍上方的进给传动区域，承担数控进给模块与原有床身导轨副之间的载荷传递、运动限位与部件定位功能。在实际机床改造作业里，这类上部支架需要匹配原有车床的安装孔位基准，避免破坏原机床的床身铸造基准面，同时为加装的伺服进给单元、位置检测组件提供稳定的安装支撑面，减少数控改造后机床进给运动的振动偏移量。

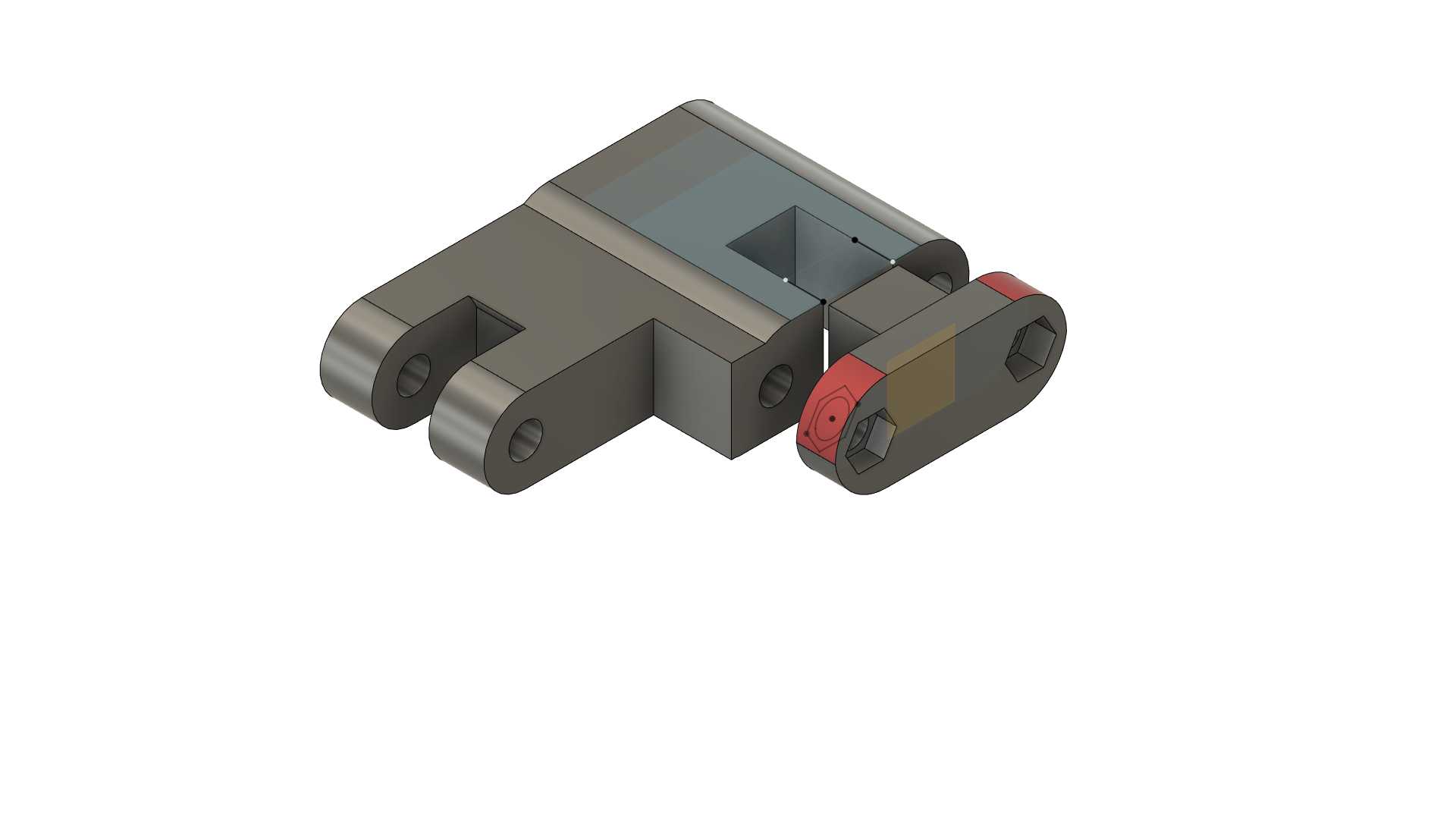

　　从功能特性来看，该构件采用分体式铰接结构设计，主体支撑座为一体化铣削成型的块状结构，左侧设置双叉耳式铰接孔位，用于与床身侧的固定支座形成转动副连接，可适配改造过程中床身安装面的微小形位公差，避免硬连接导致的装配应力集中；右侧的铰接端设置耐磨衬垫安装位，红色标识区域为可拆卸的耐磨压块，采用耐磨合金材质，用于与进给拖板的运动面形成滑动配合，长期运行磨损后可单独更换压块，无需整体更换支架主体，降低设备维护成本。主体支撑座中部设置的方形凹槽用于容纳进给传动的丝杆螺母座或者位置传感器的安装端头，凹槽周边的螺纹孔位按照标准安装间距设计，可适配市面上主流的数控改造进给组件，无需二次扩孔加工。

　　设计过程中优先考虑了原有车床的安装边界约束，整体外轮廓的宽度控制在床鞍上部的可用安装空间内，不会超出车床原有的防护罩安装范围，避免改造后出现防护罩无法复位的问题；左侧双叉耳的孔间距与原车床床身的预留安装凸台尺寸完全匹配，铰接孔的内径与标准圆柱销的公差带采用H7/g6间隙配合，既保证铰接转动的灵活性，又控制铰接处的径向窜动量在0.02mm以内，满足数控进给的定位精度要求。右侧铰接端的压块安装面设置0.5mm的调整余量，可通过加装薄铜皮的方式调整压块与配合面的预紧力，保证滑动配合面的接触刚度，避免进给运动中出现爬行现象。

　　结构的壁厚设计遵循等强度原则，主体承载部位的壁厚设置为12mm，铰接耳部位的壁厚适当加厚至15mm，抵消铰接处的应力集中效应，非承载区域的侧壁做了减薄处理，在保证整体结构刚性满足进给切削载荷要求的前提下，尽可能降低构件自身重量，减少床鞍运动的附加载荷。所有安装孔位的孔口都做了1×45°的倒角处理，既方便装配时的导向导入，也去除了机加工产生的锐边毛刺，避免装配过程中划伤操作人员或者密封元件。构件的所有外露棱边都做了R2的圆角过渡，减少应力集中点的同时，也避免喷漆后棱边出现漆层脱落的问题。

　　在实际装配逻辑上，该支架先通过左侧铰接孔与床身固定座完成预装，调整好水平位置后再锁紧中部的连接螺栓，之后安装右侧的耐磨压块，调整压块与配合面的间隙至0.03-0.05mm，保证滑动顺畅无卡滞，最后再将上部的CNC控制模块、进给传动组件依次固定在支架的上端安装面上。这种铰接式的安装设计，可在机床运行受热变形时，允许支架产生微小的角度偏转，补偿床身与床鞍之间的热变形量，避免热应力导致的进给精度下降。针对数控改造后机床的切削工况，该支架的承载能力可满足最大切削进给抗力8000N的使用要求，在常规的钢件车削加工工况下，支架的最大变形量控制在0.01mm以内，不会对加工精度产生额外影响。
