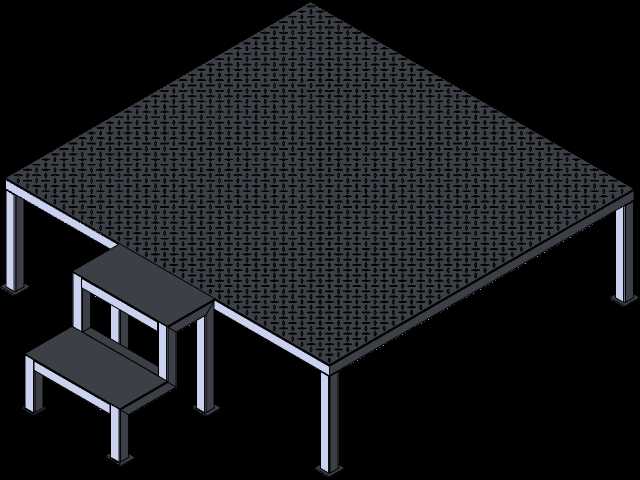

CA6140机床配套阶梯式操作作业平台

　　在普通卧式车床的车间布局场景中，CA6140作为应用覆盖面极广的通用加工设备，其床身高度决定了操作人员在进行大尺寸工件装夹、主轴箱参数调整、刀架进给校准等作业时，往往需要稳定的站立支撑来匹配操作高度，这款配套的阶梯式作业平台正是针对这类场景设计的辅助工装结构。从实际使用逻辑来看，平台主体的站立区域采用网孔式防滑板面，这种结构一方面可以快速排走车间常见的切削液、润滑油残留，避免操作人员脚底打滑引发安全隐患，另一方面网孔结构相比整板结构自重更轻，在需要调整平台与机床的相对位置时，两名操作人员即可完成移位，不需要额外调用起重设备。平台配套的两级阶梯采用与主平台一致的支撑结构，立柱采用矩形截面型材焊接成型，

　　所有支撑腿底部预留了安装调节脚杯的接口，在地面不平整的车间安装时，可以通过调节脚杯的旋入深度来调整整个平台的水平度，避免出现台面晃动、阶梯踏空的风险。设计过程中首先考虑的是与CA6140机床的安装边界匹配，主平台的边缘与机床床身外侧的安全距离控制在80mm到120mm之间，既不会因为距离过近干涉床身的排屑槽开合、导轨防护罩移动，也不会因为距离过远导致操作人员探身作业时失去重心。主站立面的高度设定为420mm，匹配CA6140车床主轴中心到地面的常规高度，操作人员站立在台面上时，肘部高度刚好与主轴操作手柄、进给手轮的安装高度齐平，长时间作业不会因为抬臂或者弯腰产生过度疲劳。两级阶梯的单级踏面高度设定为210mm，踏面深度为300mm，

　　符合人体工程学的踏步参数，操作人员上下平台时脚步落点稳定，不会出现踩空或者磕碰小腿的情况。从结构强度设计来看，主平台的框架采用40404mm的等边角钢拼焊成型，台面网板厚度为3mm，网孔的冲孔方向做了倒边处理，所有锐边都经过打磨钝化，避免划伤操作人员的工鞋或者皮肤。支撑立柱与框架的连接位置全部采用满焊工艺，焊接后做了应力退火处理，避免长期承重后出现焊接变形导致台面倾斜。在实际车间应用中，这类平台除了服务于CA6140车床的操作作业，也可以根据现场布局调整位置，用于立式钻床、铣床等其他高度相近的加工设备辅助操作，平台的整体外形尺寸控制在1800mm*1500mm的范围内，不会占用过多的车间通道空间，平台边缘没有突出的尖锐结构，

　　在车间内转运时不会刮碰周边的设备或者物料架。不同于固定式的混凝土作业台，这款钢结构平台可以随着车间设备布局调整灵活移位，支撑腿底部也可以根据需求更换为万向脚轮，实现短距离的快速推移，不需要每次移位都进行拆装。台面的网孔结构还可以避免切屑在台面积聚，日常清理时只需要用压缩空气从台面一侧吹扫，即可将落在台面上的切屑、杂物吹落到地面，配合车间的日常清扫即可完成维护，不需要额外的台面清洁工序。在设计建模过程中，所有结构的连接位置都预留了合理的装配间隙，焊接工艺缺口也做了明确的结构标注，生产加工时可以直接按照三维模型拆解下料，不需要二次进行尺寸换算，阶梯与主平台的连接采用可拆卸的螺栓连接结构，长途运输时可以将阶梯部分拆下，减少整体包装体积，运抵现场后只需要用常规扳手即可完成组装，不需要专业的安装团队到场作业。
