工业跨线检修金属踏步走台结构

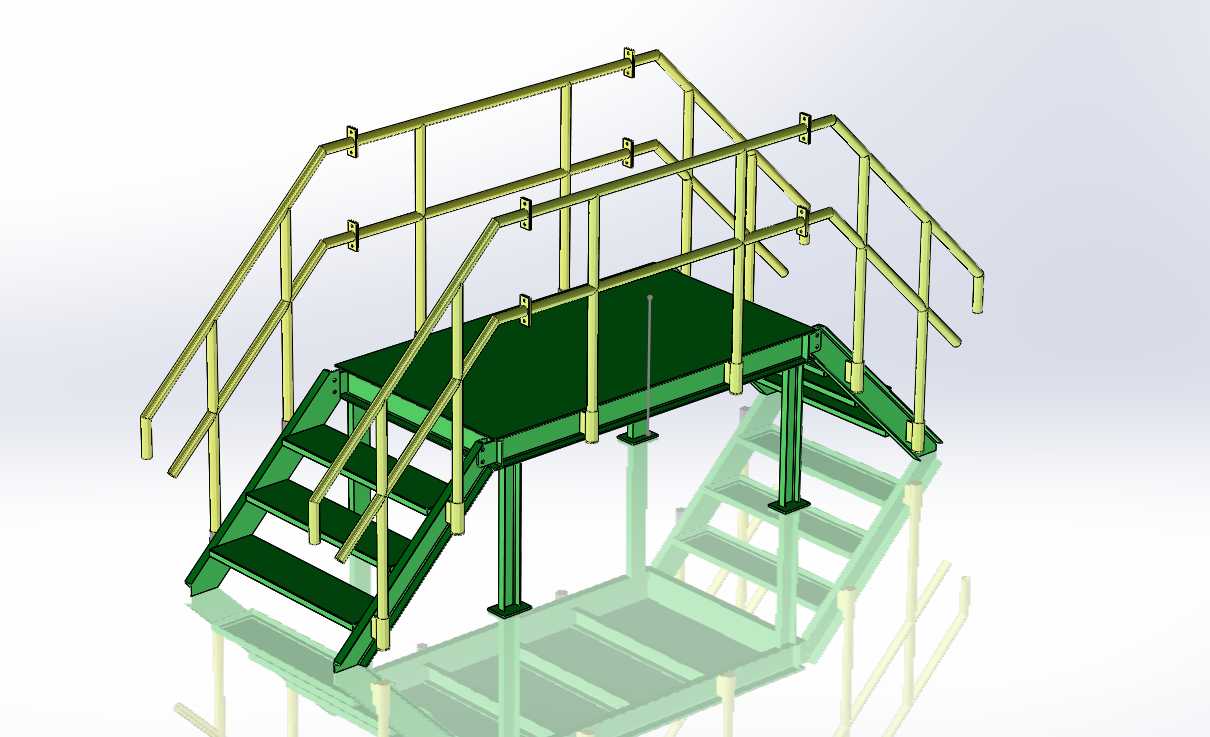

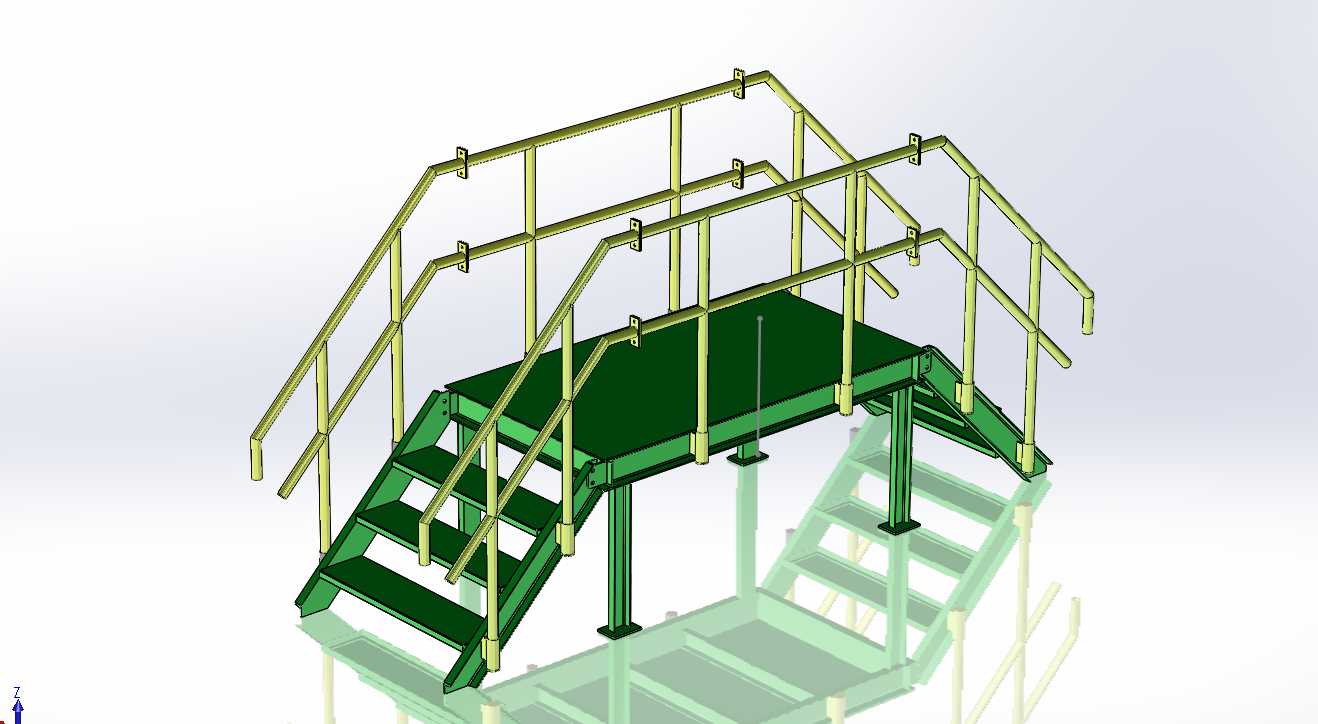

　　这套跨线走台结构主要用于车间生产线、设备检修区以及存在地面管线、输送带阻挡的工位之间，解决操作人员跨越障碍、抵达高位操作面的通行需求。整体采用双侧踏步加中间平台的布局，两侧梯段分别对接低位地面与高位作业面，中间平台提供短暂停留、转向以及多人错行的空间，在连续生产线旁、机组维护通道、仓储设备夹层衔接场景中都能直接适配。

　　结构受力层面，平台主框架采用矩形型钢焊接成型，台面铺设防滑花纹钢板，踏步板同样做防滑压纹处理，避免油污、水渍工况下人员行走打滑。平台下方布置四根独立支撑立柱，立柱底端预留地脚安装板，可通过膨胀螺栓与混凝土地面固定，也可在后期改造时搭配可调脚杯补偿地面平整度误差。两侧梯段的斜梁采用槽钢弯折成型，每级踏步的高度控制在180mm左右、踏步宽度控制在280mm区间，符合工业人行梯的常规人机工程尺度，人员携带小型工具上下时步幅自然，无需刻意抬腿或侧身。

　　防护部分是这套结构的设计重点，平台周边以及两段梯段的外侧均设置双层扶手，扶手主立杆采用圆管弯折，中间增设横向拦杆，扶手整体高度距踏面约1100mm，中间横杆高度约550mm，既可以防止人员侧向跌落，也能在行走时提供顺手的扶持点位。扶手与平台框架、梯段斜梁之间采用法兰座螺栓连接，运输时可将扶手分段拆解，现场拼装时不需要整体焊接，降低现场安装的动火作业要求。

　　从安装边界来看，中间平台的净通行宽度预留至800mm以上，满足单人携带工具箱通行、两人侧身错行的使用要求；整体梯段的水平投影长度可根据现场跨越的障碍物宽度调整，当前结构的跨距适配常规3米以内的地面设备或管线通道，平台离地高度可根据实际对接的设备操作面高度修改立柱长度与梯段倾斜角度。建模过程中所有型钢构件均按实际下料尺寸搭建，焊缝位置、螺栓连接孔位都做了对应表达，结构件之间不存在干涉冲突，设计人员拿到模型后可直接统计型材长度、板材下料面积，也可以根据现场通道的净空尺寸调整梯段角度、扶手分段数量，快速衍生出不同高度、不同跨距的系列化跨梯方案。在老旧车间改造场景中，这类装配式走台不需要破坏原有地面设备基础，仅需在两端落点固定地脚即可投入使用，相比现场临时焊接的爬梯，整体刚度、防护完整性与后期可拆卸复用的优势都更明显。
