MK4 NEO转向动力单元结构设计

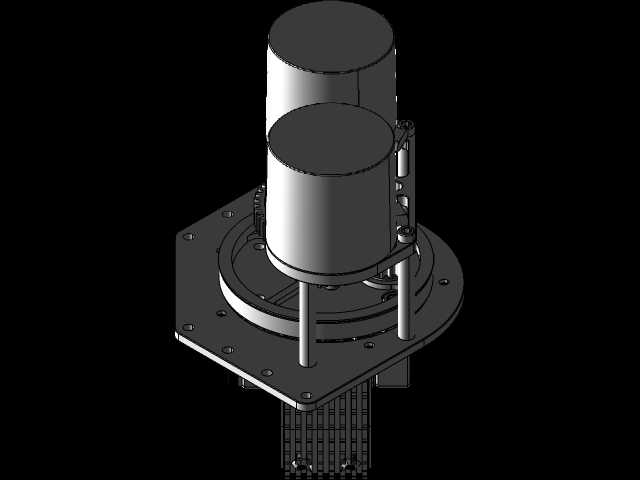

　　在移动机器人、小型智能作业装备的转向执行系统设计中，这类双电机布局的转向动力单元，是替代传统单电机加减速箱转向结构的常见选型方案，尤其适配需要紧凑安装空间、同时要求转向输出扭矩冗余的作业场景，比如厂区重载AGV、小型巡检机器人、竞赛类格斗机器人的转向模块，都能见到类似结构的应用。从结构布局来看，该动力单元采用方形法兰安装基座作为核心承载件，法兰盘面均匀分布沉头安装孔，安装时可直接通过螺栓固定在设备底盘的安装位上，不需要额外设计转接支架，法兰下方预留的柱状结构空间，可容纳转向输出轴的连接端，方便和下方的转向轮组、转向执行臂做同轴连接，安装边界的设计充分考虑了移动装备底盘的常见预留空间，不会和底盘上的电池仓、控制模块安装位产生干涉。

　　双动力模块采用并排立式布置在法兰基座上方，两个动力单元的输出端通过基座内部的传动结构耦合，共同向输出轴传递扭矩，这种设计的核心考量是在有限的竖向安装空间内提升总输出扭矩，相比单电机搭配大减速比齿轮箱的方案，双电机并排布局的整体高度更低，能降低设备上部的重心高度，提升移动作业时的行驶稳定性，同时双电机冗余设计也能在单台动力单元出现故障时，保留基础的转向能力，避免设备在作业路径上完全失能。基座内部的传动结构采用同轴布置的回转支撑设计，动力输出端和法兰基座之间设置有耐磨衬套，减少长期回转动作带来的磨损，两个动力单元的输出轴分别通过小齿轮和回转支撑的内齿圈啮合，传动间隙控制在适合转向动作的精度范围内，既不会因为间隙过大导致转向虚位，

　　也不会因为过盈配合导致传动卡滞。从实际使用的工况出发，该结构的设计充分考虑了户外作业的防护需求，动力单元的外壳采用封闭筒式结构，接线端设置在筒体侧面的带安装座的位置，可直接对接防水航插，避免雨天作业或者厂区洒水时水汽进入动力单元内部，法兰基座和回转支撑的配合面设置有密封槽，可安装O型密封圈阻挡粉尘、碎屑进入传动啮合区，适配厂区、园区、野外巡检等多粉尘、多水汽的作业环境。在结构细节设计上，法兰盘的安装孔采用长圆孔与圆孔组合的布置方式，其中两个对角位置为基准圆孔，其余安装位为适配小范围安装误差的长圆孔，现场安装时可先通过两个基准孔定位，再锁紧其余安装螺栓，降低底盘安装位的加工精度要求，减少现场装配的调整工作量。

　　动力单元和法兰基座的连接采用止口定位加螺栓锁紧的方式，每个动力单元的底部都设置有定位止口，和法兰基座上的止口槽配合，保证动力输出轴和内部传动齿轮的同轴度，避免装配偏差导致的齿轮偏磨问题。两个动力单元之间预留有足够的接线空间，侧面的接线座朝向统一，方便现场布线时整理线束，避免线束和运动部件产生摩擦。从转向动作的执行逻辑来看，该结构可支持差速转向与协同转向两种控制模式，当需要大扭矩输出完成重载转向时，两个动力单元同步输出扭矩，共同驱动回转支撑转动；当需要小角度精准修正方向时，可单台动力单元输出，另一台随动，减少小角度调整时的扭矩过冲问题，适配不同载重、不同行驶速度下的转向需求。结构的重量分布经过优化，较重的动力模块尽量靠近法兰基座的中心位置布置，降低整体结构的转动惯量，转向动作启停时的冲击更小，也能减少对连接螺栓的交变载荷，提升整体结构的使用寿命。在维护性设计上，该结构的所有连接螺栓都采用外露布置，不需要拆解核心传动部件即可完成动力单元的更换，回转支撑的润滑注油口设置在法兰盘的侧面，日常维护时可直接在设备底盘侧面完成注油保养，不需要将整个转向模块从底盘上拆解下来，降低后期运维的工作量。
