V型六缸内燃动力总成结构设计

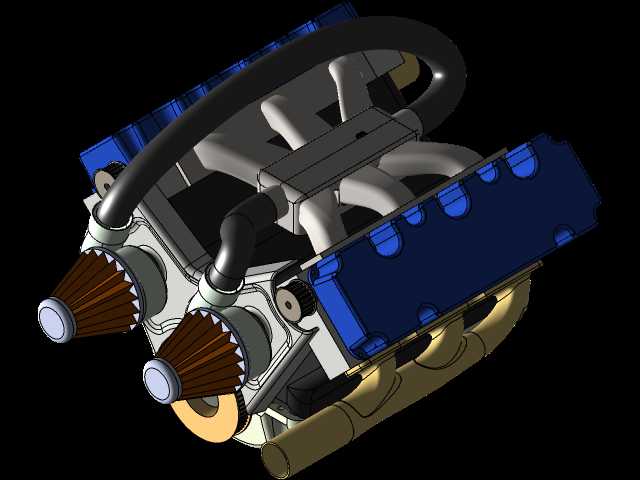

　　在乘用车动力匹配、小型工程机械动力配套、固定式发电机组动力源选型等场景中，V型六缸发动机凭借自身的动平衡特性与功率密度优势，始终占据着中大排量动力单元的核心应用位置。这套三维结构完整还原了量产V6动力单元的布局逻辑，两列气缸以60度夹角对称布置在曲轴两侧，从根源上抵消了直列六缸过长的曲轴轴向尺寸问题，同时相比V8机型减少了运动部件数量，兼顾了运转平顺性与整机紧凑性，能够适配前置后驱、横置四驱等多种整车布置方案，也可作为小型船舶辅机、工业应急发电机组的核心动力源使用。

　　从功能实现逻辑来看，这套结构完整覆盖了内燃机工作循环的核心系统：两侧缸盖集成了进排气道结构，对应的排气歧管采用等长走向设计，能够让各缸排气脉冲互不干扰，既可以降低排气背压提升充气效率，也能为后续涡轮增压系统的匹配预留稳定的排气输入条件；进气侧预留了节气门与进气歧管的安装接口，可根据不同的动力标定需求匹配自然吸气或者增压进气方案。下部曲柄连杆机构按照真实的发火顺序布置了连杆轴颈相位，能够实现一阶、二阶往复惯性力的完全自平衡，实际运转时无需额外加装平衡轴即可达到极低的振动水平，这也是V6机型在高端乘用车型上长期被青睐的核心原因。

　　设计过程中优先考虑了整机的安装边界约束：整机长度控制在同排量直列六缸机型的70%左右，宽度方向因V型夹角带来的尺寸增量可通过整车机舱的横向空间消化，油底壳采用湿式结构设计，下部预留了机油集滤器、放油螺塞的安装位置，同时匹配了整车安装的机脚固定点位，三个主支撑点的位置经过动平衡校核，能够将整机运转振动向车架的传递效率降到最低。前端轮系位置预留了水泵、发电机、空调压缩机的安装空间，可通过单条多楔带实现所有附件的驱动，附件布局紧凑不额外占用横向空间，能够适配不同车型的附件配置需求。

　　细节结构上，缸体采用龙门式结构设计，主轴承盖采用横向螺栓固定，能够承受高转速下的曲轴冲击载荷，缸筒周围布置了完整的冷却水套通道，可实现各缸均匀冷却，避免局部热变形导致的拉缸、缸垫冲蚀等故障。两侧缸盖采用单顶置凸轮轴布置基础结构，预留了气门、气门弹簧、摇臂的安装空间，可根据配气需求调整凸轮型线，适配不同的动力输出特性。排气歧管采用铸铁材质对应的壁厚设计，能够承受排气高温带来的热变形，接口位置采用标准的法兰密封结构，可直接对接三元催化器或者涡轮增压器进气端。

　　对于三维建模从业者而言，这套结构的建模过程需要重点关注V型夹角对应的坐标系转换：两列气缸的中心线分别与曲轴中心线形成固定夹角，建模时需先确立曲轴的全局基准轴，再通过基准面偏置建立两侧缸体的建模基准，避免出现缸孔轴线与曲轴轴线不相交导致的连杆运动干涉问题。曲柄连杆机构的运动仿真需要严格匹配连杆长度、活塞行程、曲轴半径的参数关系，确保活塞在上止点、下止点位置时不与缸盖、曲轴平衡块发生碰撞，同时要预留足够的活塞裙部导向长度，避免侧推力过大导致的活塞敲缸问题。进排气歧管的曲面建模需要保证内壁光滑过渡，减少气流拐角带来的阻力损失，法兰面的螺栓孔位置需与缸盖对应点位完全重合，保证密封性能。

　　在实际选型匹配过程中，这类V6动力单元的输出功率区间可覆盖150kW至300kW，能够满足整备质量1.8吨至3吨的乘用车动力需求，也可作为100kW至200kW固定式发电机组的动力源，配套小型工程机械时可通过调整飞轮壳接口匹配不同型号的液压泵，实现动力向液压系统的输出。整机的重量控制在200kg至250kg区间，比同功率的V8机型轻15%左右，能够有效降低配套设备的整体自重，提升载荷利用效率。冷却系统采用强制循环水冷结构，冷却水容量控制在8L至12L，可匹配不同大小的散热水箱，满足高温环境下的持续工作需求。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体中间位置，可向各主轴承、连杆轴承、凸轮轴轴承提供压力润滑油，缸壁、活塞销等位置通过曲轴运转带起的机油实现飞溅润滑，保证各运动副的可靠润滑。
