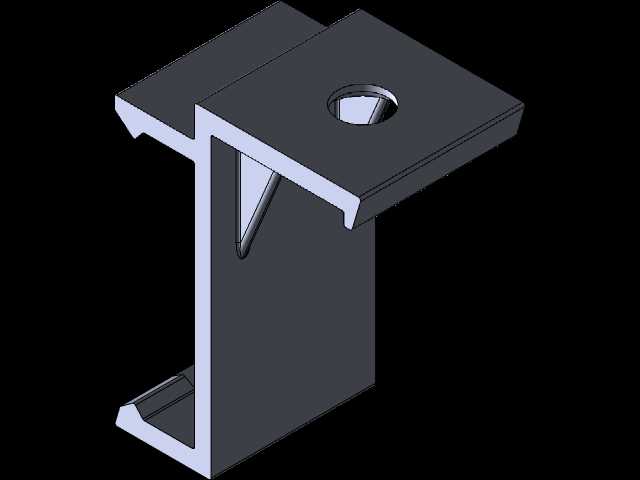

LED安装支撑固定卡接支架结构

　　这款卡接式LED支撑固定件，主要应用于工业设备操作区局部照明、机床工位辅助照明、自动化产线指示灯安装等场景，用来给单颗LED发光单元提供稳定的安装定位与受力支撑，避免LED在设备运行振动、日常操作触碰过程中出现移位、松脱或者照射角度偏移的问题。从结构设计来看，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝或者组装连接件，既减少了加工工序，也能避免多零件装配带来的累积公差，提升整体结构的抗振性能。主体的竖板作为主要受力承载部分，承担LED自身重量以及外部触碰带来的侧向力，竖板一侧延伸出的卡钩结构，能够直接卡入设备预设的安装槽位或者型材卡槽内，安装时不需要额外打孔攻丝，只需要对准卡槽推入即可完成初步固定，大幅提升现场装配的效率。

　　顶部的水平安装板上预留了圆形安装孔，这个孔位既可以用来穿设螺丝将LED灯体直接锁附在支架上，也可以作为定位孔配合销钉实现LED的精准定位，孔位边缘做了轻微的沉台处理，避免螺丝锁附时突出平面影响LED灯体的贴合度。竖板与顶部水平板之间设置了三角形加强筋，这个加强筋和主体是一体折弯成型的，不需要额外焊接，能够有效提升水平板的承重能力，当LED灯体受到垂直方向的压力时，加强筋可以分散应力，避免水平板和竖板的折弯处出现应力集中导致的变形甚至断裂。底部的折边结构和顶部的卡钩形成上下对应的卡接限位，安装卡入卡槽后，上下两个卡接边分别卡在卡槽的两个端面，限制支架沿垂直于卡槽方向的窜动，同时竖板的侧面和卡槽侧壁贴合，限制支架的转动自由度，

　　不需要额外的紧固件就可以实现支架本身的可靠固定，如果是在振动幅度较大的设备上使用，也可以在顶部安装孔处加装螺丝进行二次加固，适配不同振动等级的安装场景。从安装边界来看，这款支架的卡接槽宽适配常规的1.5-2mm厚度的钣金安装边或者型材卡槽边，卡入深度控制在8mm左右，既保证足够的卡接接触面积提升摩擦力，也不会因为卡入过深导致安装拆卸困难。顶部安装板的平面度控制在0.1mm以内，保证LED灯体安装后和安装板完全贴合，避免出现倾斜导致照射角度偏差。整体的外形尺寸紧凑，安装后不会占用过多的设备内部空间，适合在设备内部空间局促、布线密集的区域使用，不会和周边的线缆、其他零部件产生干涉。在实际使用过程中，

　　这种支架可以适配多种功率的直插式或者贴片式大功率LED，不管是作为设备状态指示灯的固定座，还是作为局部照明的小功率LED支撑件，都能提供足够的结构强度，钣金材质的支架本身也具备一定的导热能力，可以将LED工作时产生的部分热量传导到设备的金属壳体上，辅助LED散热，延长LED的使用寿命。设计过程中充分考虑了现场安装的容错性，卡钩的导入端做了斜角导向处理，即使安装时卡槽和支架存在小范围的位置偏差，也可以顺着导向斜角顺利滑入卡槽，降低对现场安装人员的操作要求，减少安装对位的时间。折弯处的圆角半径按照钣金加工的常规工艺要求设置，避免折弯时出现材料开裂的问题，同时也去除了锐边毛刺，安装操作时不会划伤操作人员的手部，也不会割破周边的线缆绝缘层。
