钢制Dorman规格1-5/8外径高1/2芯塞

　　在流体管路装配、液压阀块加工、发动机缸体检修以及各类机械设备的预留孔位封堵场景中，芯塞是应用频次极高的基础封堵零件，这类零件看似结构简单，却直接决定了腔体的密封可靠性、腔体内部介质的留存稳定性，甚至会影响整套设备的运行安全。本次涉及的这款钢制芯塞，采用英制尺寸规格设计，适配1-5/8英寸的安装内孔，自身轴向高度为1/2英寸，材质选用常规工业用钢制材料，兼顾结构强度与密封适配性，可覆盖绝大多数常温常压下的工业孔位封堵需求。从实际工程应用的场景来看，这类芯塞常被用于机床油路孔的工艺封堵、液压泵站阀块的预留孔封堵、内燃机缸体水套/油道的检修封堵，以及各类通用机械设备上加工后暂不使用的工艺孔封堵，相比橡胶类软质塞件，钢制芯塞的抗老化性能、抗介质侵蚀性能更强，可在矿物油、乳化液、常温清水等常见工业介质中长期稳定工作，不会出现橡胶材质长期使用后溶胀、老化开裂导致的密封失效问题。从产品的功能特性来看，这款芯塞采用过盈配合的安装逻辑，外圆尺寸与安装孔的公差带按照中等过盈配合设计，安装时可通过压装方式嵌入对应内孔，依靠钢制材料的弹性变形与安装孔内壁形成紧密贴合，部分工况下可配合密封胶使用，进一步提升密封承压能力，最高可适配1.6MPa以内的静压封堵需求，完全覆盖常规工业设备的油路、水路封堵压力要求。芯塞的端面采用平整设计，压装后可与安装孔所在的基面保持齐平，不会突出安装面干涉周边其他零件的装配，也不会因为突出结构在设备运行过程中被剐蹭导致松脱。

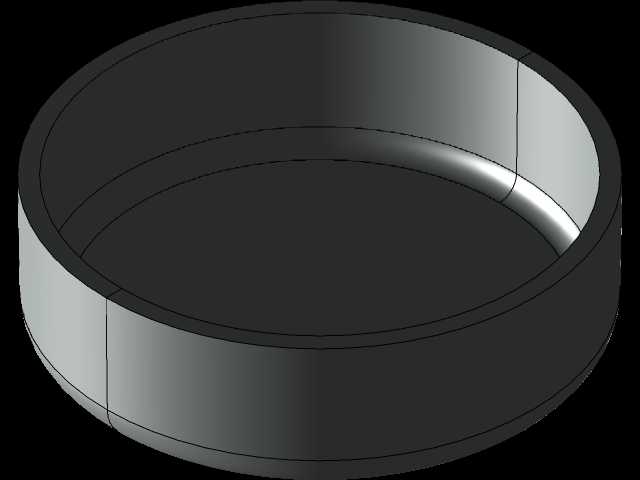

　　从设计思路层面拆解这款芯塞的结构，整体采用无额外附加结构的薄壁杯型设计，侧壁厚度经过受力核算，既保证压装过程中不会出现侧壁屈曲变形，又避免壁厚过大导致压装力过高、安装难度提升的问题。内凹的腔体结构一方面可以降低零件整体重量，减少钢材用料，另一方面在压装过程中可以给侧壁提供微小的变形退让空间，避免过盈量过大导致安装孔外壁被撑裂，尤其是在铝制阀块、铸铁缸体这类脆性材质的基体上安装时，这种薄壁杯型结构的优势会更加明显，不会因为刚性过大破坏基体本身的结构强度。外圆表面采用精车加工，表面粗糙度控制在Ra1.6以内，保证与安装孔内壁的贴合面积足够大，避免微观表面的凹凸缝隙导致介质渗漏；端面与外圆的垂直度严格控制在0.02mm以内，

　　保证压装过程中受力均匀，不会出现压歪、偏斜导致的密封失效问题。从外形尺寸与安装边界来看，这款芯塞的外径为1-5/8英寸，也就是41.275mm，实际加工时的外圆尺寸公差控制在+0.02~+0.05mm区间，适配的安装内孔尺寸建议加工为41.22~41.25mm，既保证足够的过盈量实现密封，又不会因为过盈量过大导致压装困难。芯塞的轴向总高度为1/2英寸，也就是12.7mm，对应的安装孔深度建议不小于13mm，保证芯塞可以完全压入孔内，端面与基体表面齐平；安装孔的倒角建议加工为C1，也就是1*45°，既可以引导芯塞顺利压入，又可以避免孔口的毛刺划伤芯塞外圆表面影响密封效果。在实际选型使用时，需要注意安装基体的材质，如果是钢制基体，

　　可适当放大过盈量至0.08mm以内，提升密封的可靠性；如果是铝、铸铁等脆性基体，需要将过盈量控制在0.05mm以内，避免压装过程中基体开裂。另外在压装作业时，建议采用端面平稳施压的方式，不要用锤子直接敲击芯塞端面，避免芯塞变形影响密封效果，批量装配时可采用气动压床配合专用压头进行作业，压装速度控制在5mm/s以内，保证压装过程受力均匀。这类钢制芯塞在日常设备维护中也有很高的应用价值，比如老旧机床的油路孔出现渗漏、液压阀块的工艺孔密封失效时，不需要对整个基体进行更换，只需要取出旧的芯塞，重新加工对应尺寸的安装孔，压入新的同规格芯塞即可完成修复，大幅降低设备维护的成本与停机时间。在三维建模过程中，这类零件的建模逻辑也具备很强的通用性，只需要通过旋转凸台命令即可完成主体结构的创建，外圆与端面的尺寸公差、形位公差可以直接在工程图中标注，不需要额外的复杂特征，建模时需要重点关注壁厚的均匀性，避免出现壁厚不均导致的压装变形不一致问题，同时要保证外圆与内孔的同轴度控制在0.01mm以内，避免压装时出现偏载。对于结构设计从业者来说，这类基础封堵零件的选型与设计是设备细节设计中不可忽视的环节，很多设备的渗漏故障往往都源于这类小零件的选型不当或者安装工艺不到位，熟悉这类标准规格芯塞的尺寸参数、安装要求，可以在设计阶段就预留好对应的安装空间与加工公差，避免后期装配时出现干涉、密封失效等问题，提升整套设备的设计可靠性。
