CA6140车床用辐条式花盘结构设计

　　在普通卧式车床的加工场景里，这类辐条式花盘是装夹异形、非对称回转工件的核心配套部件，常搭配角铁、压板、平衡块使用，适配CA6140这类通用卧式车床的主轴端连接需求，主要承担工件装夹定位、传递主轴扭矩的作用，和自定心卡盘互补，覆盖无法用卡盘直接装夹的复杂零件加工场景，比如偏心轴套、异形支架、壳体类零件的车削工序。从结构设计逻辑来看，这类盘件首先要满足回转动平衡要求，辐条采用周向均布的排布方式，相邻辐条之间的镂空区域一方面可以大幅降低整体自重，减少主轴端的悬垂负载，降低主轴轴承的额外径向载荷，延长主轴部件的使用寿命，另一方面镂空结构也方便装夹时穿装压紧螺栓，调整工件的装夹位置，给压板、紧固件留出足够的操作空间。

　　设计时首先要匹配车床主轴的连接接口尺寸，盘体中心的定位凸台需要和主轴端的定位止口做过渡配合，保证盘体安装后的同轴度误差控制在0.02mm以内，避免高速回转时出现过大的径向跳动，影响加工精度。盘体的外缘做了加厚的轮缘结构，一方面提升盘体整体的结构刚性，在装夹偏重工件时减少盘体的形变，另一方面轮缘上可以按需加工T型槽或者光孔，用来固定平衡块，抵消异形工件装夹带来的偏重问题，防止车削过程中出现振动。辐条的截面采用变厚度设计，靠近中心轮毂的位置厚度更大，向轮缘方向逐步过渡，在保证整体结构强度的前提下尽可能去除冗余材料，同时辐条的排布角度做了优化，避免应力集中在轮毂与辐条的连接位置，所有转角位置都做了圆角过渡，

　　减少切削加工和热处理过程中出现应力开裂的风险。中心轮毂部分的厚度要满足锁紧螺母的安装空间要求，端面的平面度需要控制在0.01mm以内，保证和主轴端面贴合紧密，连接后不会出现松动。从安装边界来看，这类花盘安装到CA6140车床主轴后，最大回转直径需要和车床的最大加工回转直径匹配，不能超出床身导轨的允许回转范围，盘体的轴向悬伸长度要尽可能缩短，减少主轴端的弯矩，保证重切削时的刚性。实际使用中，这类花盘的盘面需要定期修磨，保证端面的平面度和相对于主轴轴线的垂直度，装夹工件后必须做动平衡校验，根据工件的偏重位置在对应轮缘位置加装平衡块，避免高速回转时产生离心力引发振动，影响加工表面质量，甚至损坏主轴部件。和整体式实心花盘相比，

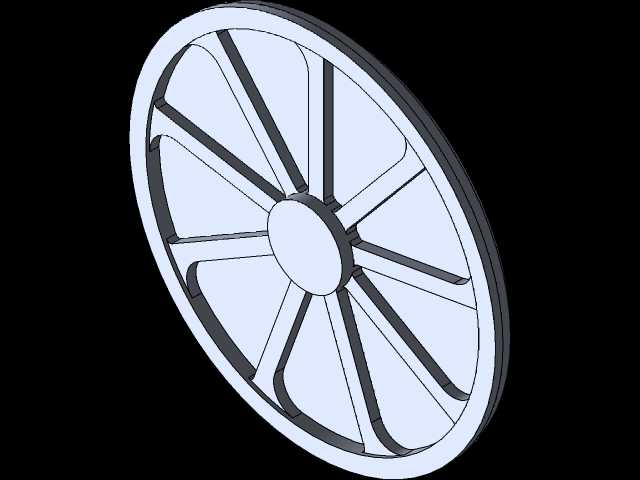

　　这种辐条镂空结构的花盘自重更轻，工人拆装时的劳动强度更低，同时镂空结构方便清理车削过程中落入盘体的切屑，不会因为切屑堆积影响装夹精度。设计建模过程中，先通过回转特征生成盘体的基础轮廓，确定中心轮毂、轮缘的基础尺寸，再通过草图绘制单根辐条的截面轮廓，通过圆周阵列生成所有辐条结构，之后通过切除特征生成辐条之间的镂空区域，最后对所有锐边做倒圆角处理，完成整体结构的建模。建模时需要重点校验各部分的壁厚均匀性，避免出现壁厚突变导致的铸造或者加工变形，同时要核算盘体在最大额定负载下的结构形变，保证装夹重型工件时盘体的端面跳动量在允许范围内，满足精加工的精度要求。
