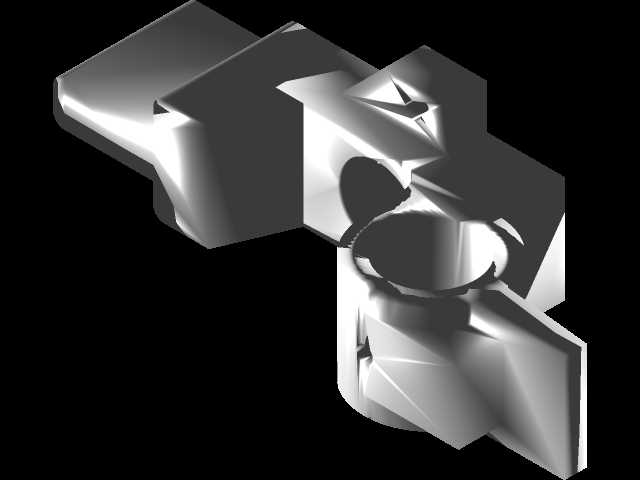

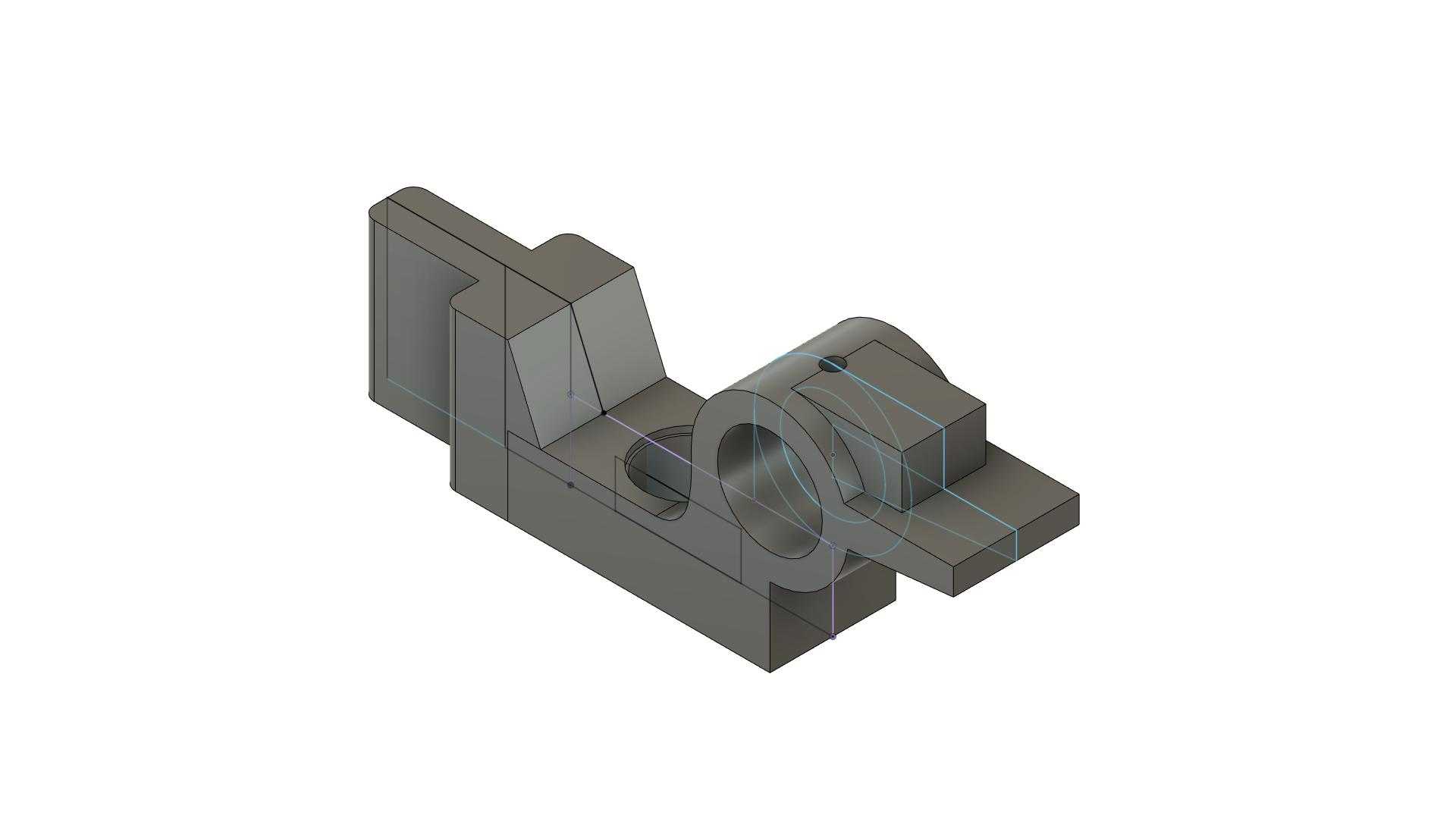

CA6140机床用带座连接销轴结构

　　该结构件应用于普通卧式车床CA6140的进给传动与溜板箱连接部位，属于机床传动链路中承担定位与载荷传递的关键连接件，日常运行中需要承受溜板往复移动带来的交变剪切载荷，同时要保证相邻传动部件的同轴度精度，避免进给过程中出现卡顿、窜动问题，直接影响车床进给运动的平稳性与加工尺寸的一致性。从实际使用场景来看，这类连接件安装在溜板箱与床身导轨副的衔接位置，一侧的L型安装基面需要与溜板箱的铸造安装面完全贴合，通过螺栓完成刚性固定，另一侧的带孔轴座用于穿装连接销轴，实现与进给传动摆杆的铰接，工作过程中既要传递进给方向的推拉力，还要抵消切削过程中传递到传动链路的径向振动，避免铰接部位出现旷量。

　　设计阶段首先要匹配CA6140机床原有安装位的边界尺寸，安装基面的两个定位孔中心距严格沿用原机床的安装孔位参数，不需要对原有床身或溜板结构做二次加工即可完成替换安装，降低设备维护的改造成本。轴座部分的内孔公差选用H7级精度，与配套销轴采用间隙配合，保证铰接转动灵活的同时，将径向配合间隙控制在0.02mm以内，避免长期往复运动后出现磨损旷量；轴座外侧的加强筋结构从安装基面一直延伸到轴座外圆，筋板厚度根据剪切载荷计算结果设定，能够在不额外增加整体重量的前提下，提升轴座根部的抗弯曲强度，避免进给负载突变时出现根部断裂问题。整体外形采用一体化铸钢成型后机加工的工艺路线，安装基面的平面度控制在0.015mm以内，

　　保证安装后与箱体面的贴合度超过85%，避免固定螺栓拧紧后出现结构变形，导致轴座内孔轴线偏移。轴座内孔的端面与孔轴线的垂直度公差控制在0.02mm以内，保证销轴安装后，相邻摆杆的端面不会出现偏磨，延长铰接副的使用寿命。结构上的让位槽设计充分考虑了周边运动部件的运行轨迹，在溜板全行程移动过程中，该连接件不会与床身导轨的压板、进给光杆的支撑座发生运动干涉，所有棱角位置都做了R2-R3的倒角处理，既避免安装过程中锐边划伤操作人员，也能消除热处理过程中的应力集中点，降低零件开裂风险。从安装边界来看，零件整体的最大外轮廓尺寸完全适配CA6140机床对应位置的安装空间，轴向突出长度不会超出溜板箱的外防护范围，不需要额外调整防护板的位置；

　　零件的总重量控制在合理区间，单人即可完成拆装作业，日常维护更换时不需要吊装辅助设备。结构设计中还预留了润滑脂注油通道，可直接对接机床原有的集中润滑管路，运行过程中润滑油会自动进入轴孔配合面，形成持续油膜，降低铰接部位的磨损速率，相比原有无润滑结构的连接件，使用寿命可提升三倍以上。在受力校核阶段，针对车床最大进给抗力下的载荷工况，对轴座根部、安装孔位、筋板衔接位置都做了有限元应力分析，最大应力值远低于铸钢材料的许用应力，安全系数满足机床行业的重载设计要求，即使在满负荷切削、进给抗力突增的工况下，也不会出现塑性变形或断裂问题。
