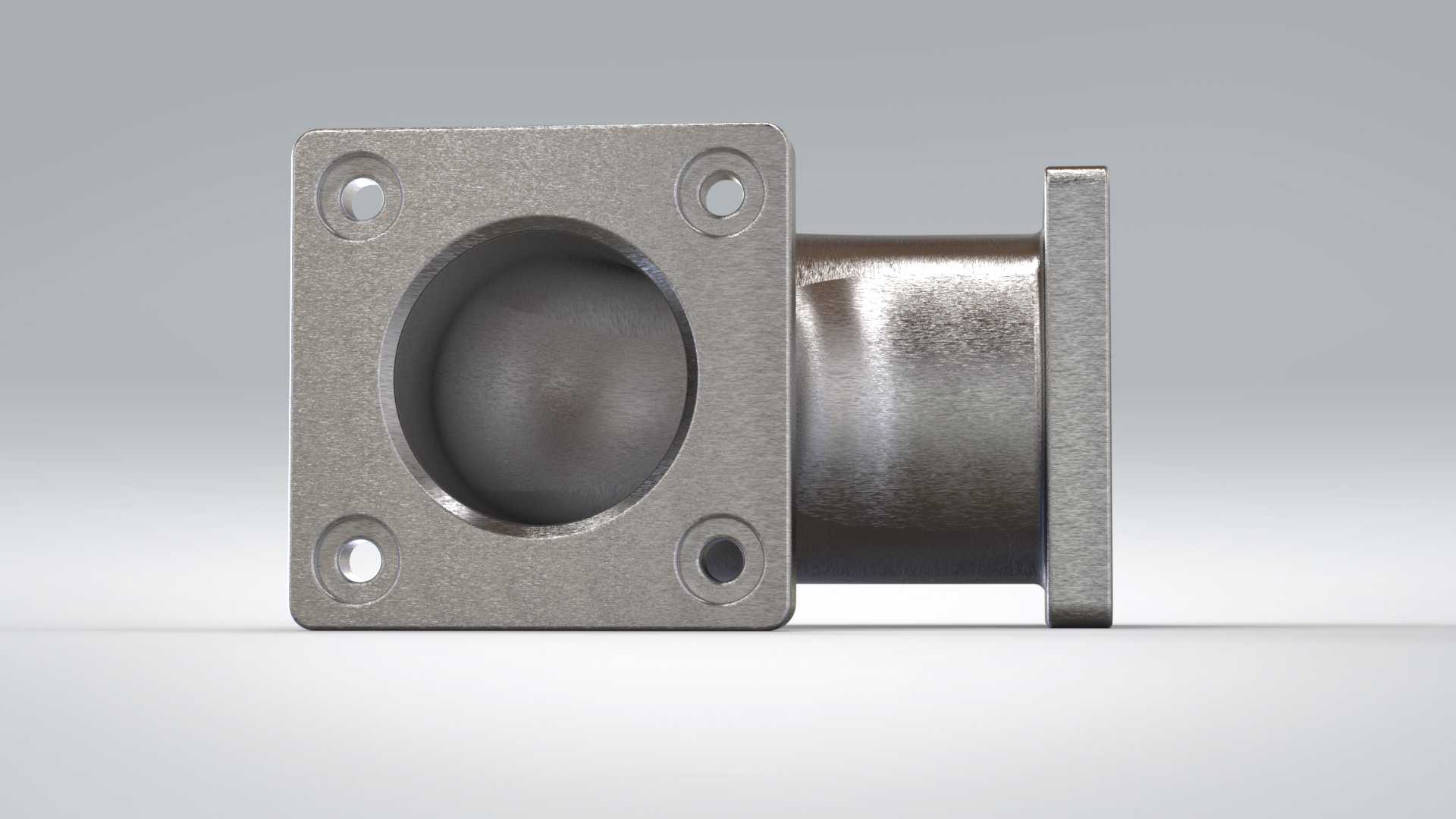

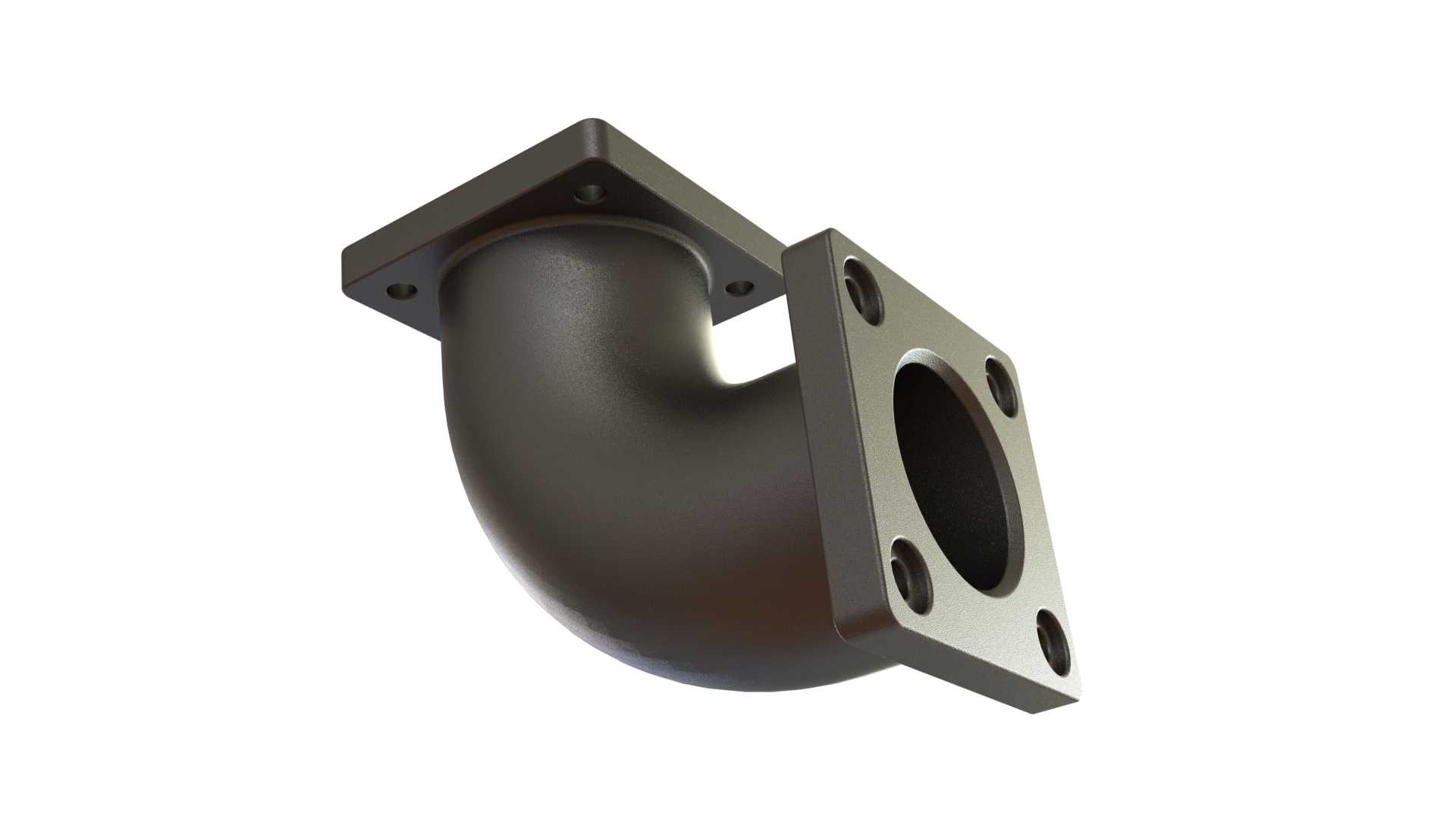

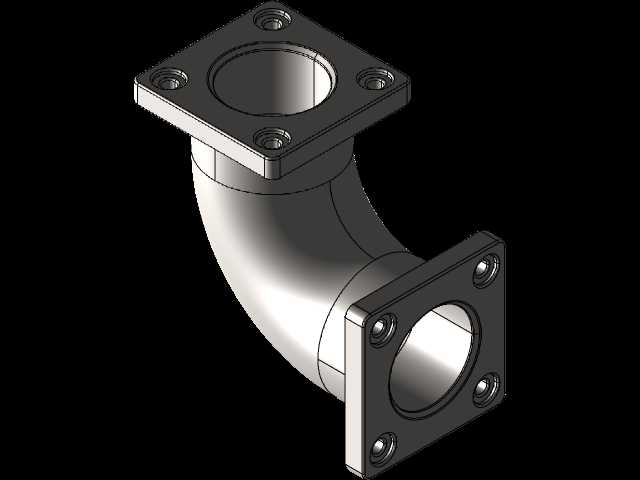

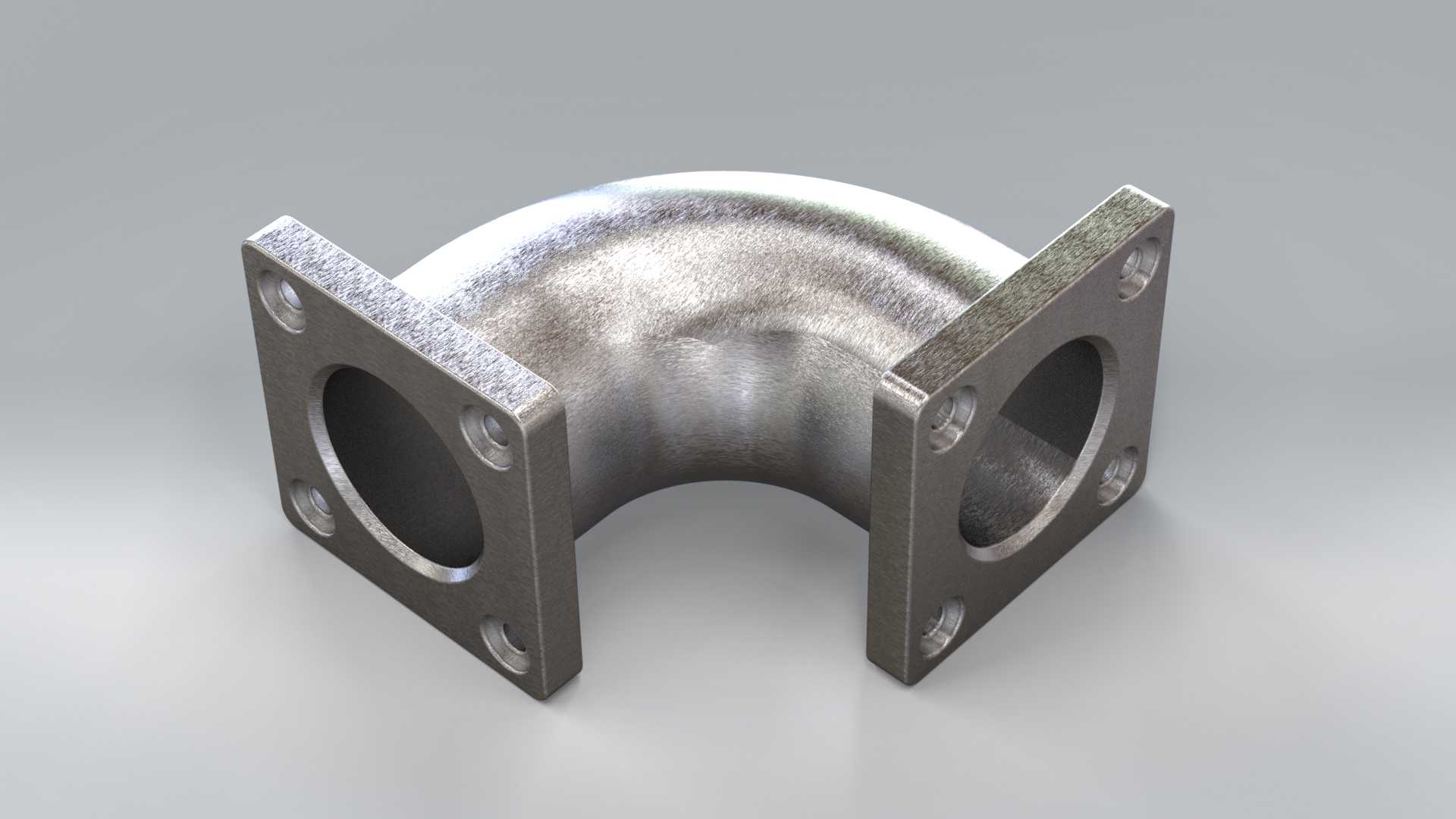

带方形安装法兰的90度弯管接头

　　这类带方形法兰的90度弯管，在工业流体输送场景里的应用覆盖范围极广，从普通的低压气路输送、循环水回路，到设备内部的润滑管路、工艺介质转接段都能见到它的身影，和常见的圆法兰弯管不同，方形法兰的安装适配性更强，尤其是在设备壁板、安装面预留螺栓孔为矩形排布的场景下，不需要额外做转接板就能直接完成固定，省去了不少现场改制的工作量。

　　从实际功能来看，它核心承担两个作用，一是完成管路走向的90度转向，避免管路硬弯折造成的通径缩减、流阻陡增问题，二是通过两端的方形法兰实现和相邻管路、设备接口的刚性连接，相比螺纹连接的弯头，法兰连接的密封可靠性更高，承压能力也更强，在存在小幅振动的设备管路上使用时，不容易出现接口松动渗漏的问题。

　　设计这类弯管的时候，首先要确定的是通径参数，弯管部分的内径要和对接管路的通径保持一致，弯曲半径不能过小，否则流体经过时会形成明显的紊流区，增大管路的压力损失，常规设计里弯曲半径一般取通径的1.5倍左右，既可以保证流道顺畅，也不会因为弯曲半径过大造成整体安装空间的浪费。两端的方形法兰结构，首先要匹配安装面的螺栓孔位，四个安装孔对称分布在法兰的四个角位置，孔位的公差要控制在合理范围，避免现场安装时出现螺栓无法穿入的问题，法兰的密封面要做平面度处理，表面粗糙度要满足密封件的安装要求，不管是加装橡胶密封垫还是金属密封环，都能保证压紧后密封均匀无泄漏。

　　从安装边界来看，这类弯管的整体占用空间要提前核算，两个法兰端面分别朝向垂直的两个方向，安装时要预留出螺栓拧紧的操作空间，法兰的厚度要根据管路的工作压力来确定，压力等级越高，法兰厚度越大，对应的螺栓规格也要同步提升，避免法兰在承压状态下出现变形导致密封失效。弯管部分的壁厚设计，除了要满足压力承载要求，还要考虑管路内介质的腐蚀特性，如果是输送有腐蚀性的介质，壁厚要留出足够的腐蚀裕量，法兰和弯管的连接位置要做圆弧过渡，避免应力集中，在长期受内压或者管路振动的工况下，过渡位置是应力集中的高发区，圆弧过渡可以有效分散应力，提升部件的整体使用寿命。

　　在实际选型应用的时候，要注意核对两端法兰的安装孔距是否和现场接口匹配，方形法兰的优势就在于四个安装孔的定位简单，现场安装时不需要像圆法兰那样调整旋转角度来对孔，只要孔距匹配，直接对位穿入螺栓就能完成安装，对于设备内部安装空间狭窄、操作不便的位置，这种结构能大幅降低现场安装的难度。另外弯管的进出口端面要和法兰面保持垂直，否则安装后会出现管路别劲的问题，长期运行下会在接口位置产生额外的附加应力，容易造成密封失效甚至部件开裂。这类弯管在机床的冷却管路、液压站的回油管路、小型化工设备的工艺管路上都有大量应用，结构虽然简单，但是设计时如果忽略了流道、安装公差、应力过渡这些细节，实际使用时很容易出现渗漏、流阻过大、安装困难等问题，建模的时候要把这些工程实际的约束条件都考虑进去，保证模型和实际生产应用的参数完全匹配，后续出工程图或者做装配仿真的时候才能直接使用，不需要再做额外的参数调整。
