带颈凸缘法兰式空心轴套零件结构

　　这类带颈凸缘的空心轴套零件，在常规工业装配场景里承担着多重衔接作用，既可以作为轴系部件的定位衬套，为旋转轴提供径向支撑与轴向限位，也可作为低压流体管路的过渡连接接头，实现不同通径管路的对接固定。从实际应用场景来看，这类零件常出现在普通机床的进给机构、小型输送设备的辊筒支撑端、低压气动回路的管路转接位置，部分轻工设备的传动端也会采用类似结构来简化装配流程，减少零件数量。

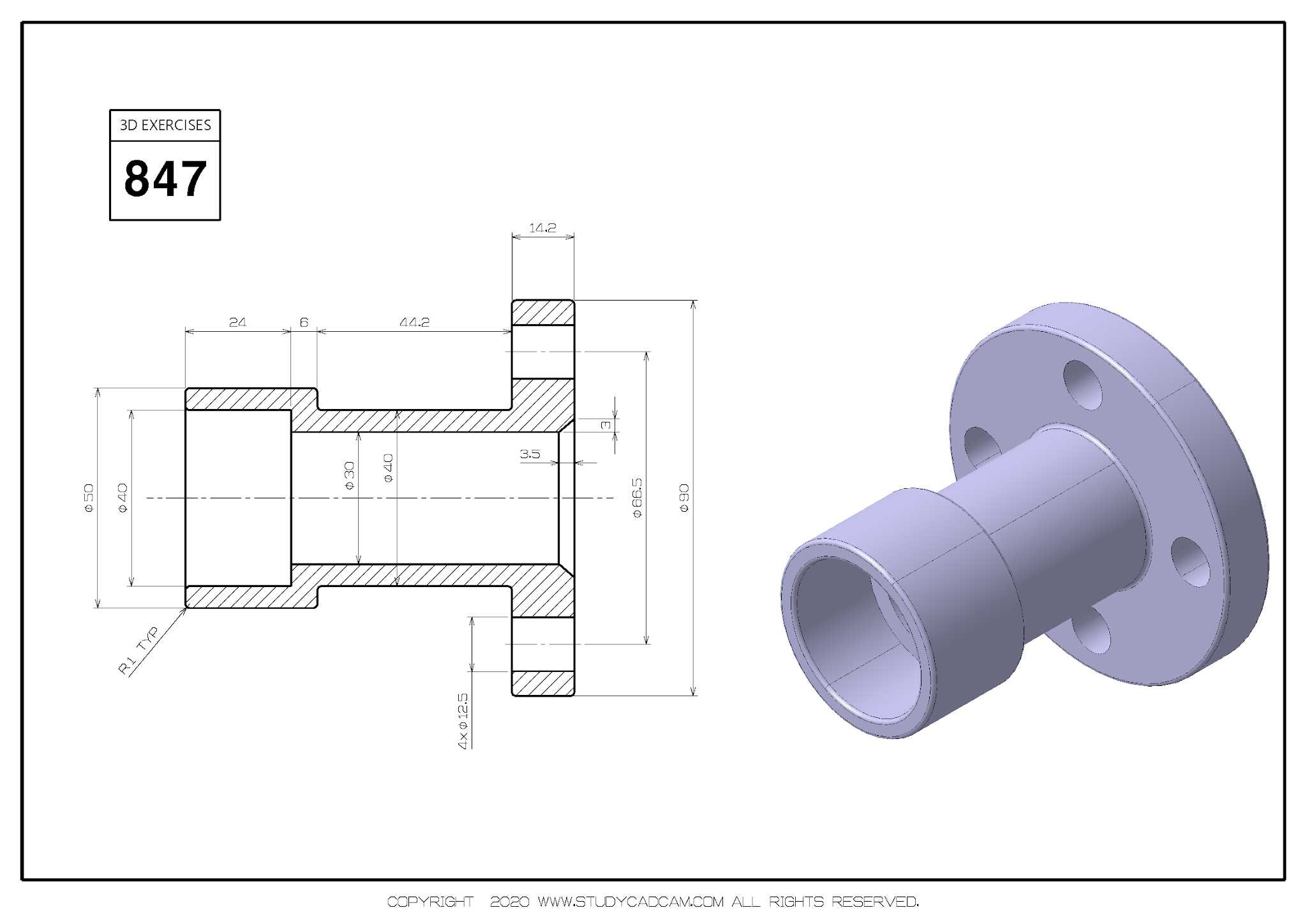

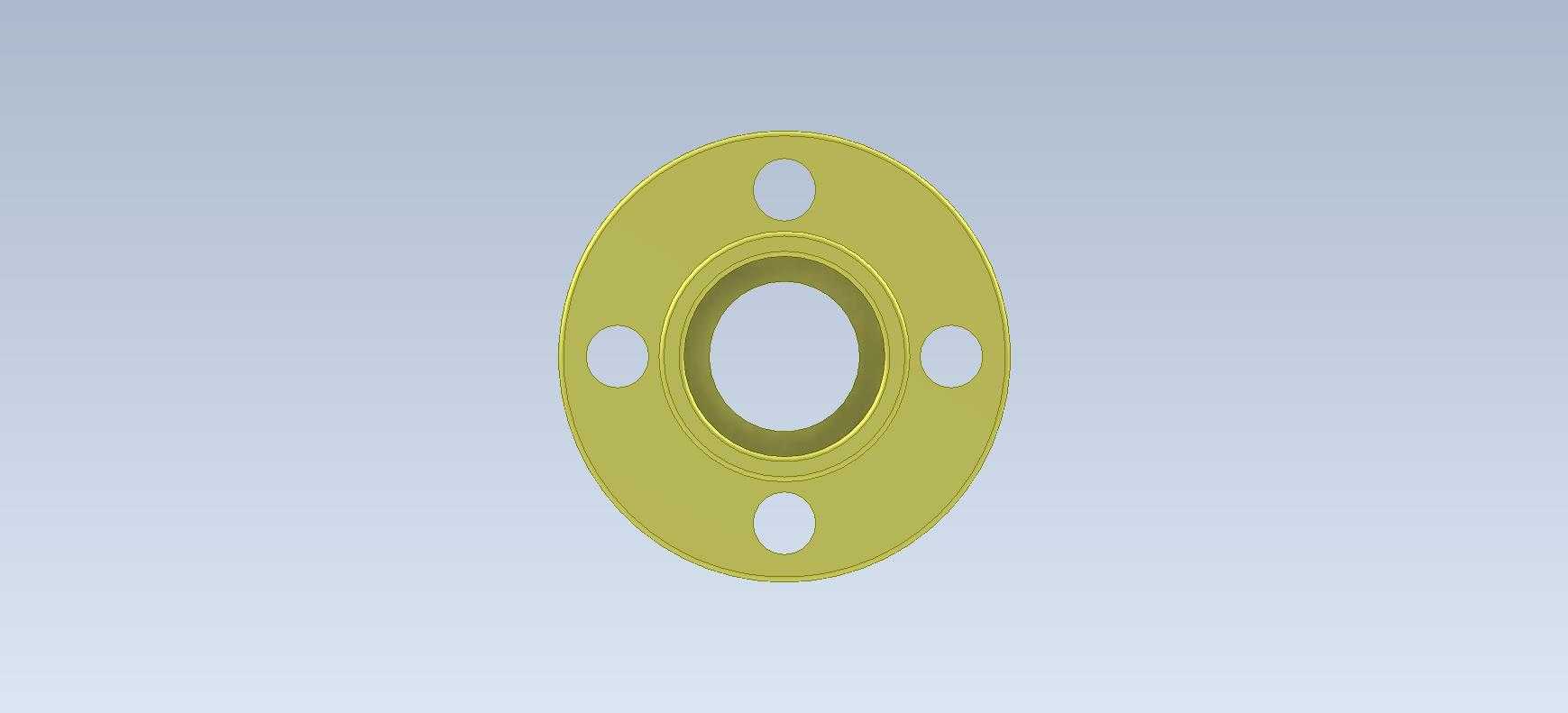

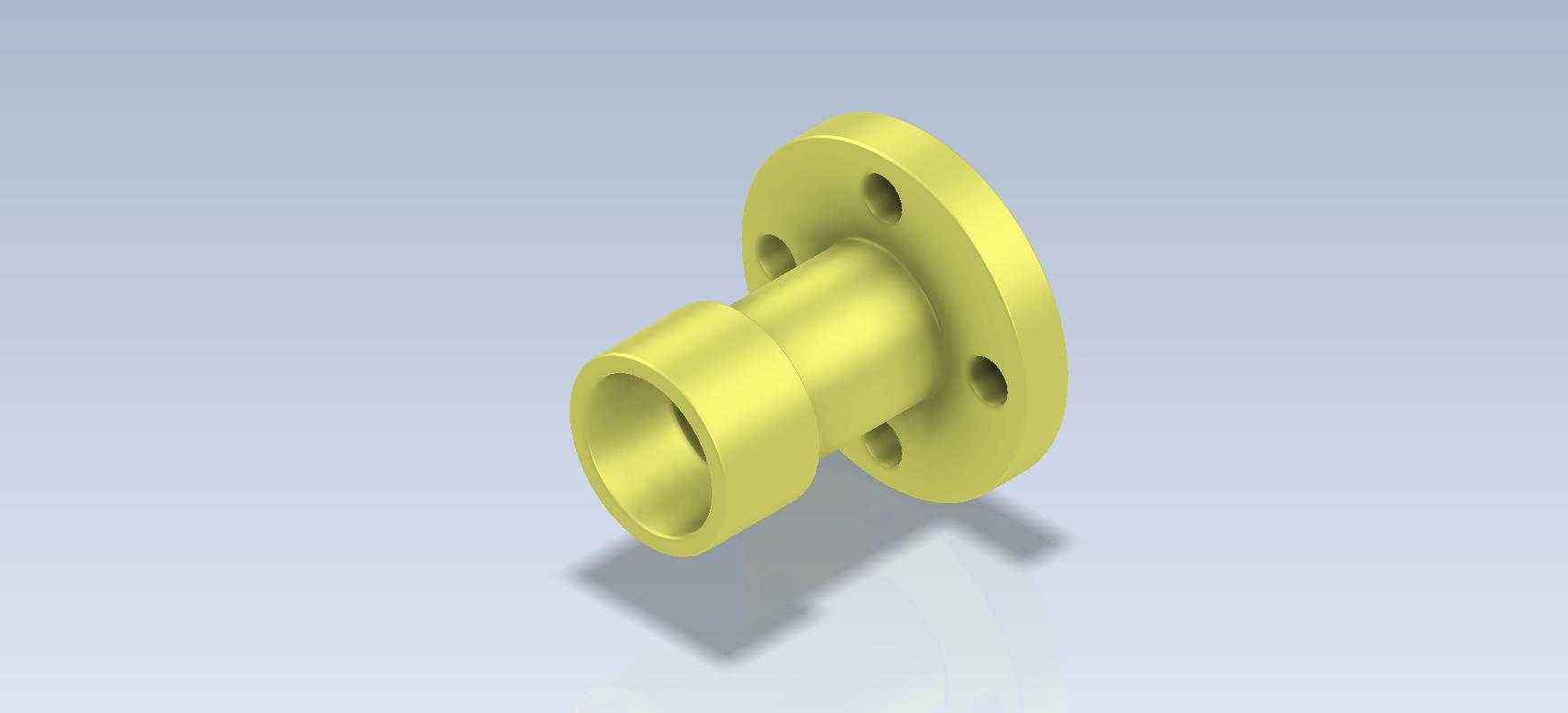

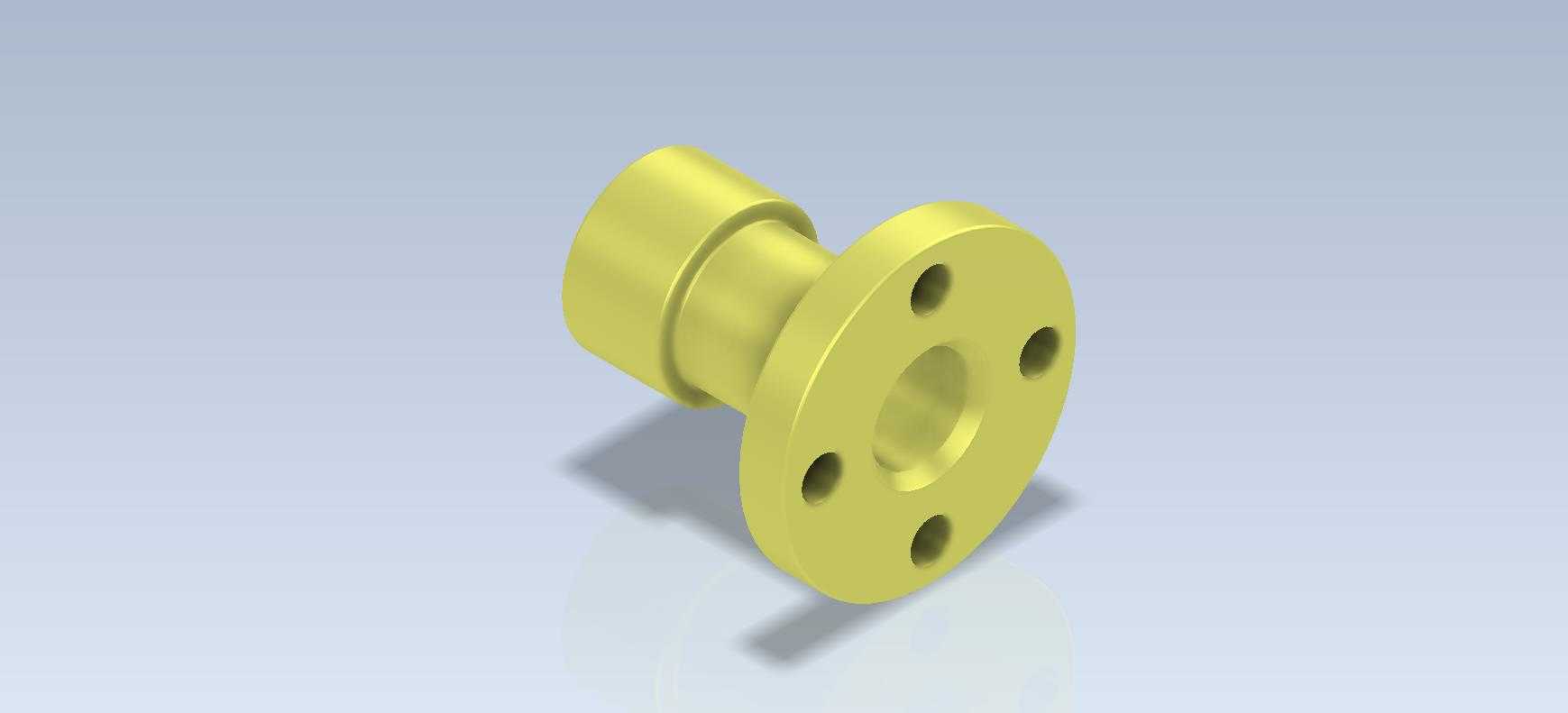

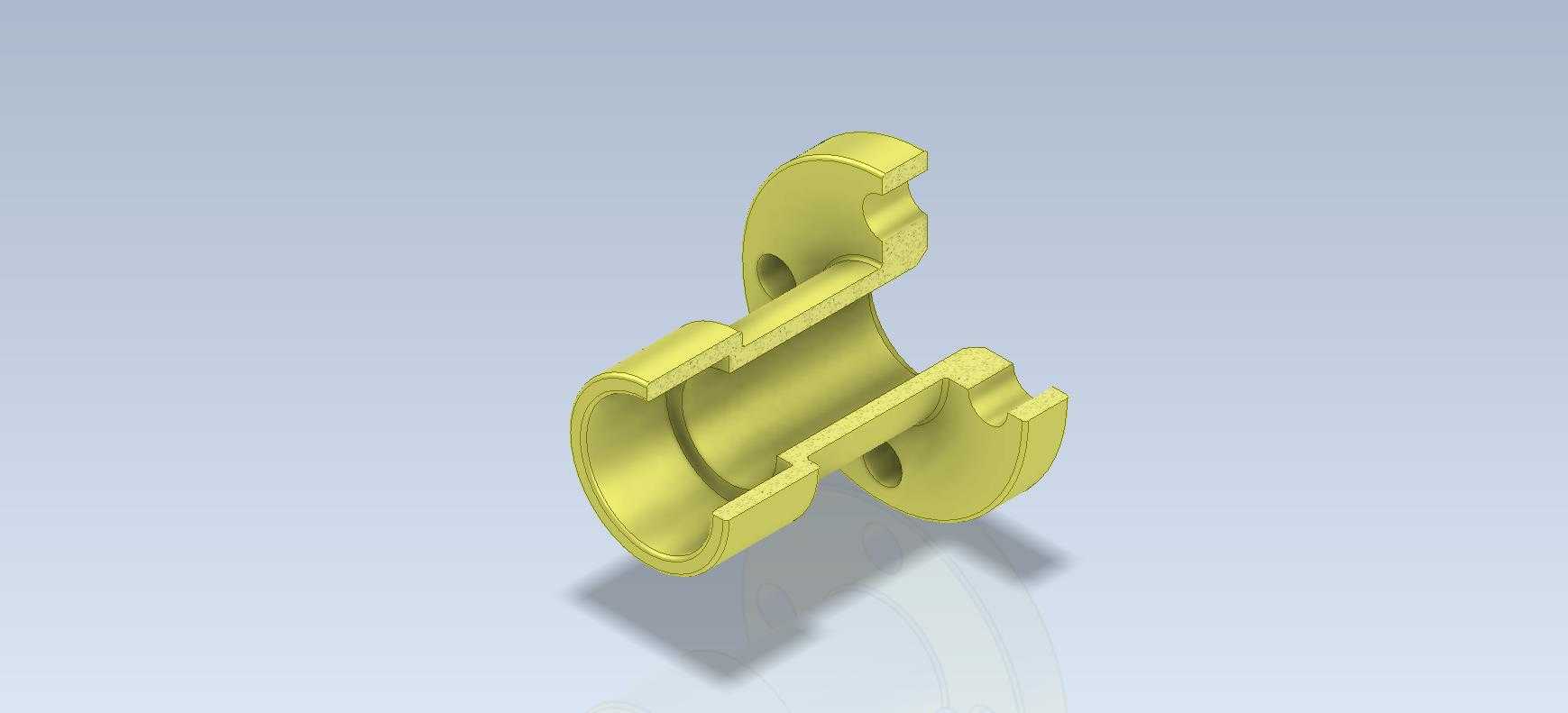

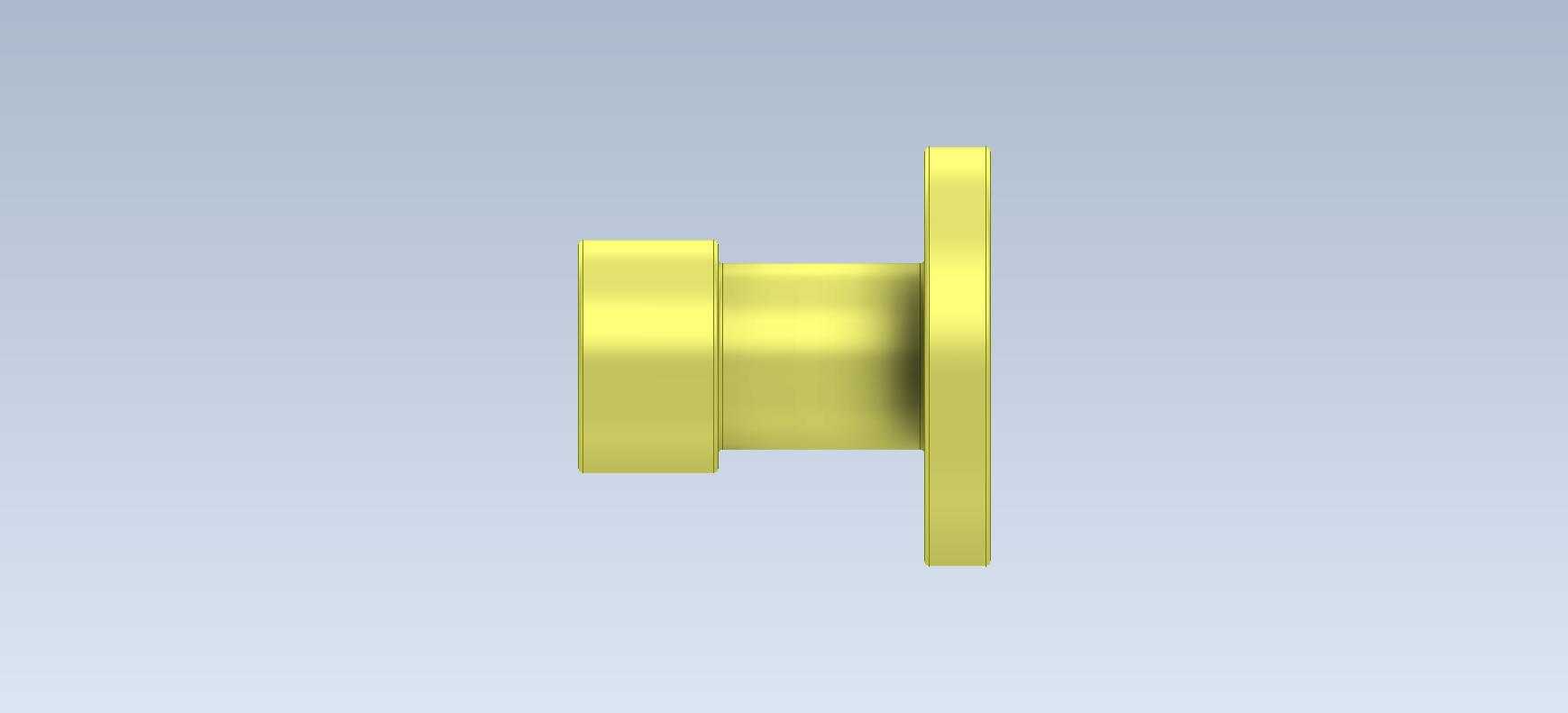

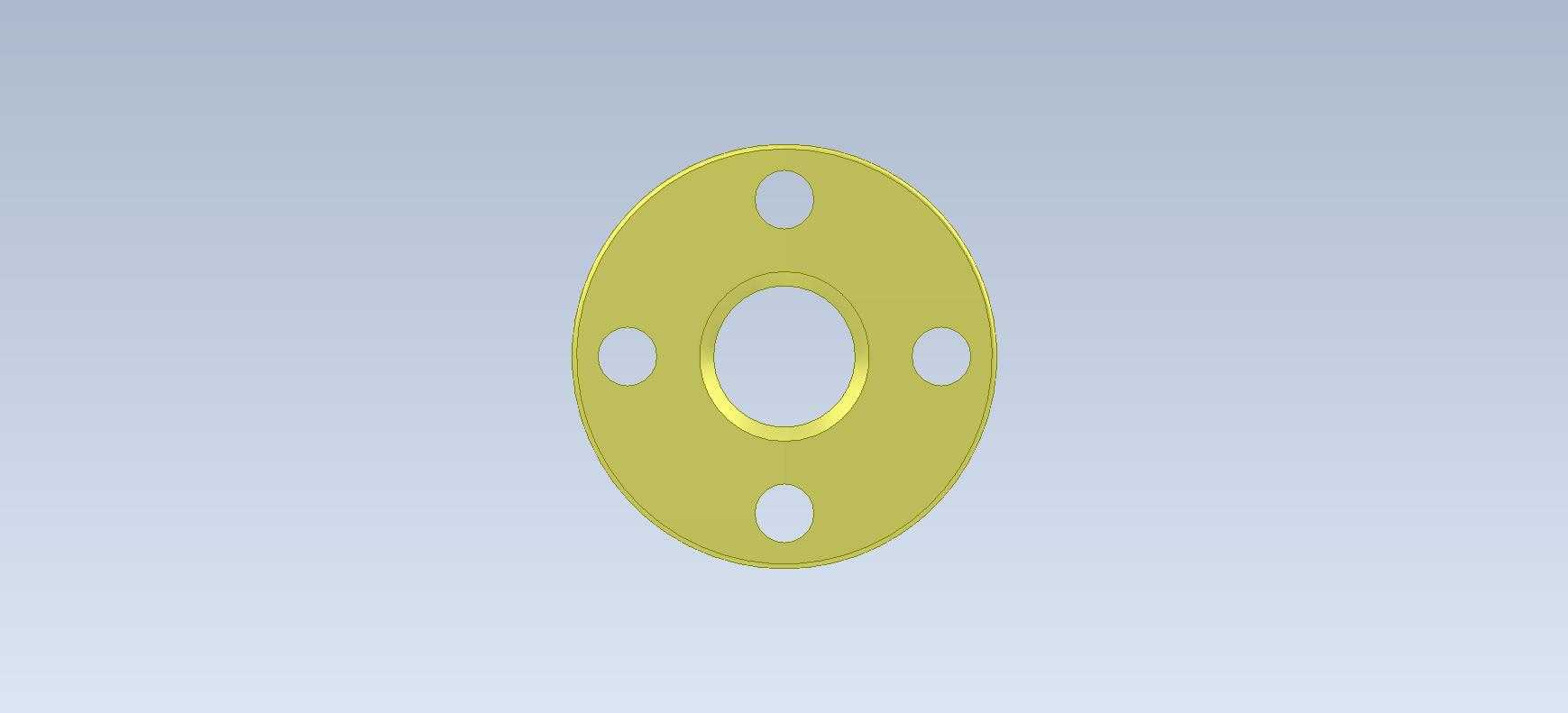

　　从功能特性上看，该零件采用一端带圆形安装凸缘、一端延伸出空心轴颈的整体结构，凸缘端均匀分布的安装通孔用于穿设螺栓，实现与相邻安装面的刚性固定，轴颈部分的外圆柱面可与配套的轴承内圈、安装座孔形成过渡或间隙配合，内孔则根据使用场景不同，既可以穿设传动轴传递扭矩，也可以作为流体通道输送低压气体或润滑介质。零件整体为等壁厚回转体结构，没有复杂的异形曲面，加工工艺性较好，常规车削工序即可完成主体外形加工，凸缘上的安装孔可通过钻床或加工中心一次装夹完成点位加工，适合中小批量生产，制造成本可控。

　　设计这类零件时，首先要明确安装边界的约束条件：凸缘的外径需要匹配相邻安装面的螺栓分布圆尺寸，保证安装孔位能够完全对齐，不会出现螺栓干涉的问题；轴颈的长度要根据安装座的厚度、配套轴承的宽度来确定，保证装配后轴颈端面不会超出配套零件的安装范围，同时预留足够的轴向定位台阶高度，避免工作过程中出现轴向窜动。内孔的直径尺寸需要根据穿设轴的直径或者管路通径来确定，壁厚要满足强度要求，在承受径向载荷或者内部流体压力时不会出现变形，通常这类用于常规工况的零件，壁厚不小于3mm即可满足使用需求，若用于有冲击载荷的场景，可适当增加凸缘与轴颈衔接位置的圆角半径，减少应力集中。

　　尺寸设计上，凸缘上的安装孔数量通常根据载荷大小确定，常规轻载场景下4-6个均匀分布的通孔即可满足固定要求，孔的直径要比配套螺栓大0.5-1mm，补偿安装时的位置误差，降低装配难度。轴颈外圆的尺寸公差需要根据配合性质选择，如果是与轴承配合的部位，通常采用k6或者m6的过渡公差，如果是与安装座孔间隙配合，可采用h7公差，内孔如果是用于穿轴的场景，公差可选择H8，保证轴能够顺利穿入同时不会有过大的径向间隙。零件的所有锐边都需要做0.5mm左右的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免刮伤配套零件的配合面。

　　实际选型使用时，需要注意零件的材质匹配，常规无腐蚀的工况下采用普通45号钢即可满足强度要求，若用于有腐蚀的流体输送场景，可更换为不锈钢材质或者做表面防腐处理。安装时凸缘端面与安装面之间可根据密封需求添加密封垫片，避免流体泄漏或者杂质进入配合面，螺栓紧固时要采用对角分次拧紧的方式，保证凸缘端面受力均匀，避免因局部受力过大导致零件变形，影响轴颈的同轴度。这类零件的结构通用性较强，在很多常规机械结构中都可以通过调整尺寸参数直接复用，能够有效减少设计重复工作量，缩短设备开发周期。
