机床进给机构JIB钩叉定制承载结构

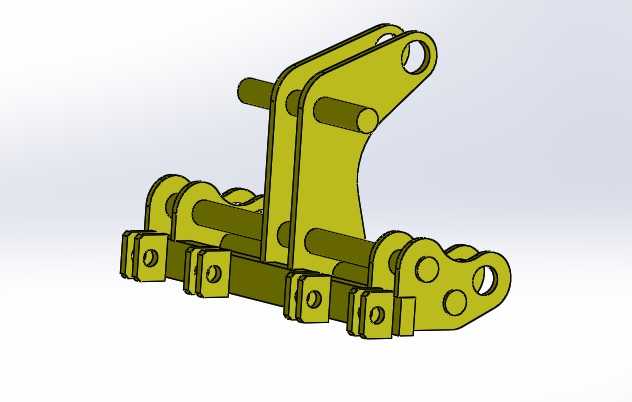

　　该结构件应用于普通卧式车床的溜板箱进给传动链路中，作为刀架纵向快移机构的钩式连接承载部件，承担进给动作的力传递与行程限位功能，实际运行中需要匹配溜板箱的开合螺母联动逻辑，在床身导轨的行程范围内完成刀架的自动进给与手动微调的动作切换。从结构设计逻辑来看，该部件采用双侧对称支撑板搭配横向穿轴的组合形式，三块立式支撑板上预留的同轴通孔用于安装滑动导向轴，轴与板之间采用过渡配合定位，避免长期往复运动出现轴系窜动；每块支撑板下端延伸出的带孔凸耳，是与溜板箱拨叉机构的连接点位，凸耳上的通孔加工有倒角，方便安装圆柱销时的导入定位，同时凸耳与支撑板主体采用大圆角过渡，消除应力集中点，避免频繁换向受力时出现根部断裂问题。

　　横向布置的长条形承载板作为整个部件的安装基准面，平面度公差控制在0.02mm以内，装配时与溜板箱的安装基面完全贴合，通过穿装螺栓完成整体固定，承载板的厚度经过受力校核，在承受最大进给抗力时不会发生挠曲变形，保证传动精度的稳定性。两侧支撑板上开设的大直径减重孔，并非单纯为了减少材料用量，孔位的布置经过重心配平计算，让整个部件的重心落在安装基准面的中心线上，减少高速快移时的惯性冲击，同时减重孔也可作为日常维护时的观察窗口，方便检查内部轴系的润滑与磨损情况。从安装边界来看，该部件的整体宽度匹配CA6140车床溜板箱的内部安装腔尺寸，安装后不会与溜板箱内的其他传动齿轮、操纵轴发生运动干涉，横向穿轴的伸出长度控制在安全范围内，

　　不会在溜板箱移动时剐蹭床身导轨的防护罩；下端凸耳的连接孔位与原有拨叉的安装尺寸完全互换，不需要对原有设备进行二次加工即可完成替换安装。实际使用过程中，该部件的钩式结构在进给挂挡时会与开合螺母的驱动销完成卡合，将操纵手柄的动作传递到开合螺母机构，实现丝杠传动的接通与断开，结构上的对称设计让两侧受力均匀，不会出现单侧偏载导致的卡滞问题；所有棱边都做了倒钝处理，避免装配和维护时划伤操作人员，同时也减少了应力集中带来的疲劳损伤风险。设计时还考虑了润滑通道的预留，横向导向轴的安装孔位侧面预留有注油孔，可定期加注润滑脂降低轴与孔之间的滑动摩擦，延长部件的使用寿命，整个结构没有复杂的曲面特征，所有加工面都是平面与圆柱面，普通的铣、钻、镗工序即可完成加工，加工成本低，工艺性好，适合批量备件生产。
