MB折叠机配套栅栏式平台固定支架

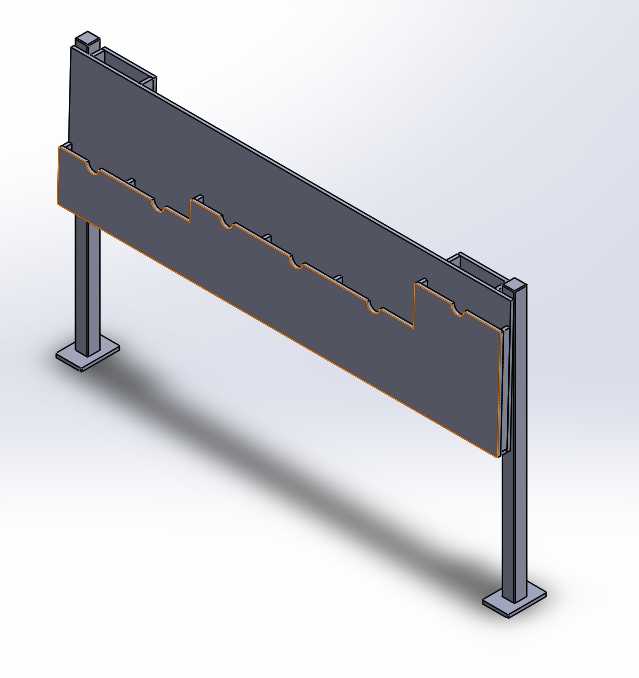

　　在纸品加工、印刷后道包装这类需要用到MB系列折叠机的生产场景里，不同批次待加工物料对应的作业平台尺寸差异很大，常规的一体式平台支座无法适配多规格平台的快速换装需求，这款栅栏式平台支架就是针对这一现场痛点开发的专用支撑构件。从结构设计逻辑来看，主体采用长条形栅栏式立板作为核心承载基体，区别于传统方管焊接支架的多点分散支撑形式，整根立板沿平台长度方向连续布置，立板上沿加工有连续的阶梯型卡槽，不同卡槽对应不同宽度规格平台的卡接定位位，作业人员更换平台时无需反复调整支撑点位置，只需将平台侧边对应卡入匹配的卡槽内即可完成初步定位，大幅压缩换型调整的辅助工时。两端的支撑腿采用方形空心型钢焊接制作，底部带方形安装底板，底板上预留四个螺栓通孔，

　　安装时可直接通过膨胀螺栓与车间混凝土地面固定，也可搭配T型螺栓固定在生产线的铝型材工作台上，安装边界适配性较强，不需要额外加工过渡连接座。立板与支撑腿之间采用满焊连接，焊缝沿接触边连续施焊，焊后做打磨清渣处理，避免应力集中导致长期受载后焊缝开裂。实际使用过程中，栅栏式的立板结构并非单纯为了减重，立板上的镂空区域一方面可以减少支架自身的钢材用量，降低整体制造成本，另一方面可以让作业人员清晰观察到平台下方的物料输送状态，避免平台下方卡料无法及时发现引发的设备故障。支撑腿的高度经过匹配折叠机作业台面的标准高度设计，安装完成后平台上表面与折叠机进料端的输送面保持齐平，不存在高度差导致的物料卡滞问题。

　　设计阶段针对不同规格平台的载荷分布做了受力校核，卡槽位置的立板厚度做了局部加厚处理，即使放置满负载的堆叠物料，立板也不会出现弯曲变形，支撑腿的截面尺寸经过挠度计算，满载状态下单侧支撑腿的形变量控制在0.2mm以内，不会出现平台倾斜的情况。安装时需要注意，两个支撑腿的安装平面需要提前做水平校准，水平度误差控制在0.1mm/m以内，避免立板倾斜导致平台卡装不到位，卡槽的加工公差按照H7级精度控制，与平台侧边的配合间隙控制在0.1-0.3mm之间，既保证平台可以顺利卡入，又不会因为间隙过大导致平台使用过程中出现晃动。这款支架的适配场景并不局限于MB折叠机的平台固定，对于其他需要沿长度方向连续支撑、且需要频繁更换不同宽度作业平台的生产设备，

　　比如书刊装订生产线、瓦楞纸模切生产线的辅助作业平台，都可以通过调整支撑腿高度、卡槽间距的参数做适配改型，结构的拓展性较强。相较于传统的独立式可调支架，这种栅栏式一体化支架的整体刚性更好，长期使用不会出现支撑点偏移的问题，日常维护只需要定期检查螺栓紧固状态、焊缝是否有开裂即可，不需要做复杂的校准调整，运维成本更低。
