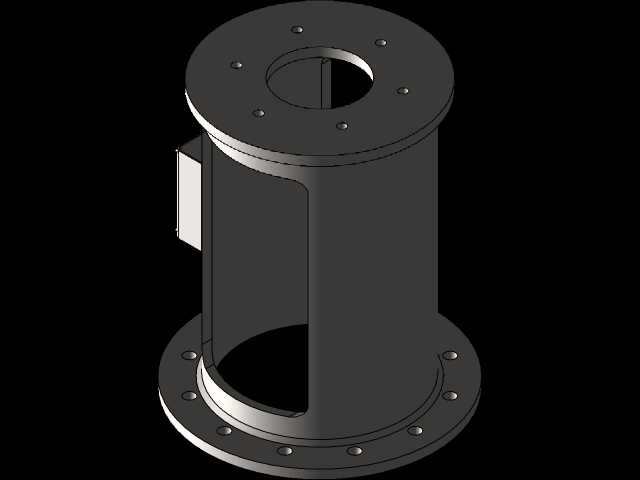

双法兰连接短节管路对接构件

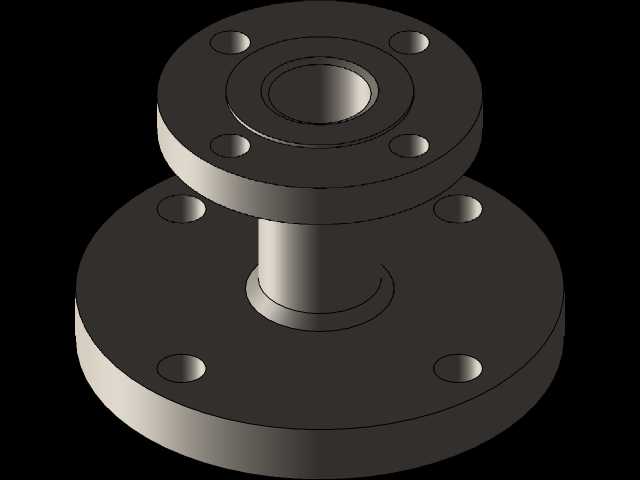

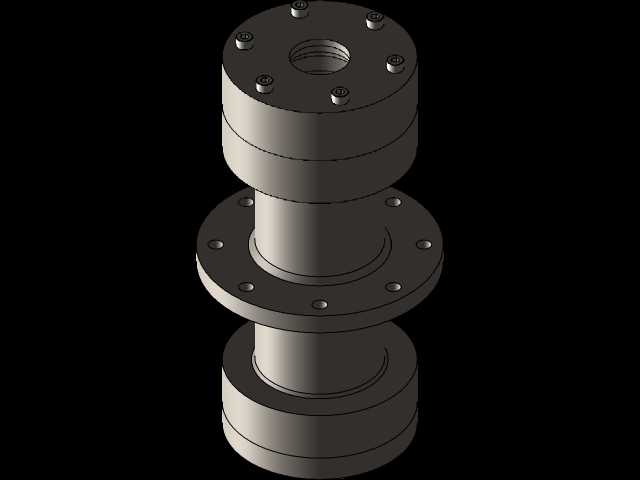

　　这套双法兰连接短节构件，在工业管路系统里承担两段不同标高、不同安装基准管道之间的刚性对接过渡任务，常见于泵组进出口配管、储罐侧壁接管、换热设备管路接驳、工艺管线高差调整段，现场施工时不需要额外加工变径或非标转接段，直接通过两端法兰盘完成螺栓紧固，就能实现管路的同轴连通与密封承压。

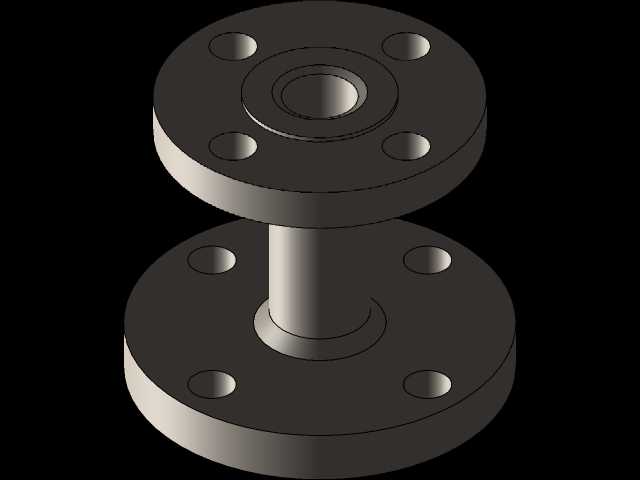

　　从结构布局来看，构件上下两端各设置一片圆形法兰盘，下端法兰盘外径更大，适配大口径管路或者设备端的安装接口，上端法兰盘外径稍小，对应上游侧小管径管线的连接标准，两片法兰盘之间由同轴的圆柱形中空筒体连为一体，介质从筒体内部的贯通流道通过，流道内壁做圆滑过渡处理，避免介质在变径位置形成涡流、压损或者物料淤积。法兰盘端面上沿圆周均匀分布螺栓通孔，孔位排布严格对应配对法兰的螺栓孔中心圆，现场穿装螺栓时不需要反复撬拨对位，六处孔位的角向等分精度保证螺栓受力均匀，紧固后法兰端面的密封垫片受压一致，不会出现局部压不紧导致的渗漏问题。

　　建模过程中首先以整体同轴回转体为基准，先绘制两端法兰的外圆、内孔、密封面台阶轮廓，通过回转特征生成主体毛坯，再按照配对法兰的螺栓孔规格阵列切除通孔，筒体与法兰衔接的位置保留焊接结构等效的圆角过渡，避免应力集中在焊根位置。上下法兰的端面平行度、筒体轴线与法兰端面的垂直度是这个构件最核心的形位公差要求，如果端面偏斜，管路对接后会产生附加装配应力，运行时伴随管路振动很容易在焊缝位置萌生疲劳裂纹。

　　安装边界方面，下端大法兰的外圆尺寸决定了管路支墩或者设备接口的最小操作空间，法兰外周要预留足够扳手空间，方便螺栓穿装与扭矩紧固，两片法兰之间的筒体长度就是这段过渡短节的有效安装高度，选型时可以直接对照管线两段接口的实际间距匹配，不需要现场切管调整。构件整体为中空等壁厚设计，在满足承压强度的前提下控制整体重量，吊装对位时单人或者小型起重工具就能完成就位，法兰密封面预留的凸台结构可以适配平面垫片、缠绕垫片等多种密封形式，适配给排水、化工流体、暖通循环水等不同工况的使用需求，结构没有多余的活动部件，后期运行几乎不需要维护，只要在定期检修时检查法兰螺栓的预紧力与密封面状态即可。
