直插八脚MOS栅极驱动光耦器件

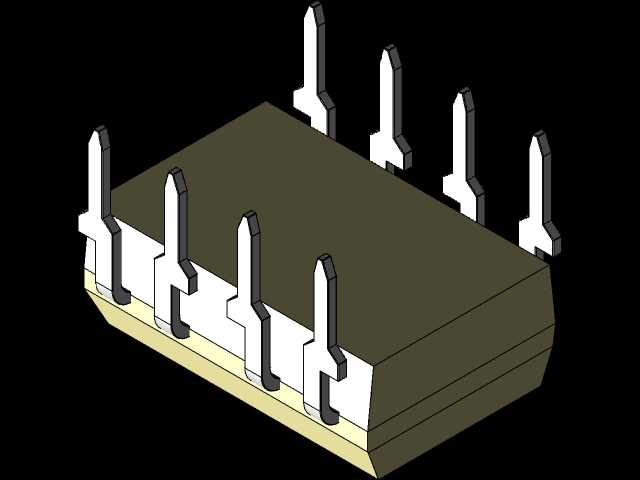

　　该模型还原的是一款DIP-8直插封装的MOSFET栅极驱动光耦，主体为黑色矩形塑封本体，底部沿两侧对称伸出8根弯折成型的金属引脚，引脚间距、肩高与插装弯折角度均按常规双列直插器件的装配边界建立，可直接用于PCB板级布局校核、驱动板三维干涉检查以及控制柜内元器件排布。在工业控制场景中，这类器件常布置在功率板与控制板之间，通过光隔离通道传递驱动信号，后端输出级用于推动MOS管或IGBT的栅极，使功率开关获得足够的瞬态充放电能力；在伺服驱动器、变频器、开关电源、焊机以及机床IO接口板上，它承担强弱电隔离、抑制地环路干扰和改善开关沿质量的作用。建模时先确定塑封体的长宽高与底部离板间隙，再按引脚中心距建立两侧焊脚，

　　引脚末端保留插装所需的平直段和导向斜角，弯折处采用圆角过渡，避免几何上出现锐边穿插。本体侧面保留封装分型线和端部倒角，底面与引脚根部的相对位置关系明确，能够反映波峰焊或手工焊接后器件在板面上的实际占用空间。结构设计上重点关注三类边界：一是器件本体高度，关系到上层线束、塑料盖板和散热片的净空；二是引脚伸出长度与焊盘孔位，决定PCB开孔、铜皮间距及安规爬电距离；三是本体宽度与相邻元件间距，影响电解电容、电阻、排针等器件的排布。模型将黑色绝缘外壳、金属引脚及底部封装层次分色表达，便于在装配中识别材料区域和检查接触关系。对于驱动回路而言，光耦靠近功率管布置可以缩短栅极走线，降低寄生电感带来的振荡和误导通风险；三维布局时借助该封装模型，

　　可同步核对器件与散热器、端子、壳体之间的距离，也能在维修拆装方向上判断手指和烙铁操作空间。引脚采用双列对称结构，插入PCB后依靠焊盘形成机械固定与电气连接，本体底部与板面之间的微小间隙有利于清洗液挥发和焊点检查。整体几何不追求内部芯片细节，而强调封装外形、引脚形态和安装坐标的工程可用性，适合在电气控制柜、功率驱动模块、自动化设备控制板以及教学样机中进行空间布置、装配验证和板卡干涉分析。
