CA6140车床主轴大轮圈传动轮盘

　　该轮圈属于CA6140普通车床主轴箱传动系统中的回转类零件，主要承担带传动或轮系传动过程中的动力传递、运动换向与转速变换功能。在卧式车床实际运行中，这类轮盘通常安装在传动轴或主轴端部，通过外缘带槽与传动带配合，将电机输出的扭矩逐级传递至主轴，从而带动工件完成车削加工。

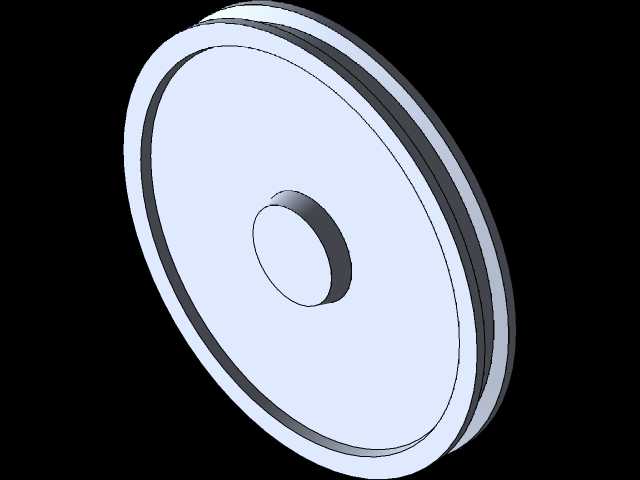

　　从结构上看，零件整体为盘形回转体，外缘设置多道环形槽，用于容纳V带或平带，槽型的宽度、深度和间距直接影响传动带的贴合面积、包角稳定性以及运转时的对中效果。轮盘中心带有凸起轮毂，轮毂内孔用于与轴段配合，轴向长度需要保证足够的支承接触面积，避免高速旋转时出现偏心、晃动或键连接松动。轮缘与轮毂之间通过较宽的盘体过渡，既保证整体刚性，又控制转动惯量，使启停过程更加平稳。

　　建模时先在右视图中沿水平中心线绘制半剖轮廓，把外圆、环槽、轮毂、内孔和各段过渡圆角一次性表达清楚，再利用旋转凸台特征生成完整实体。这种方式最适合轴对称盘类零件，能够保证各圆柱面同轴、槽形对称，也便于后续按工程图尺寸调整外径、槽宽和轮毂长度。尺寸标注阶段需要重点控制外圆直径、内孔配合尺寸、环槽位置以及轮毂端面到轮缘端面的轴向距离，这些参数决定了零件能否装入箱体侧板、带轮张紧位置是否合适，以及与相邻齿轮、垫圈、锁紧螺母之间是否发生干涉。

　　实际选型和装配中，轮圈外圆决定传动比和线速度，内孔与轴的配合常采用过渡配合并辅以键连接，端面则需要预留压紧螺母或挡圈的安装空间。盘体背面与轴肩贴合，应保证端面与内孔垂直，否则旋转后会产生跳动；外缘槽底直径和槽面粗糙度会影响皮带寿命，槽边应设置合理圆角，减少应力集中。

　　该结构可用于车床传动箱教学测绘、设备维修备件建模以及回转类零件工艺分析，也能帮助初学者理解旋转特征、轴对称轮廓、带轮槽型和轴毂连接在机床部件中的具体应用。
