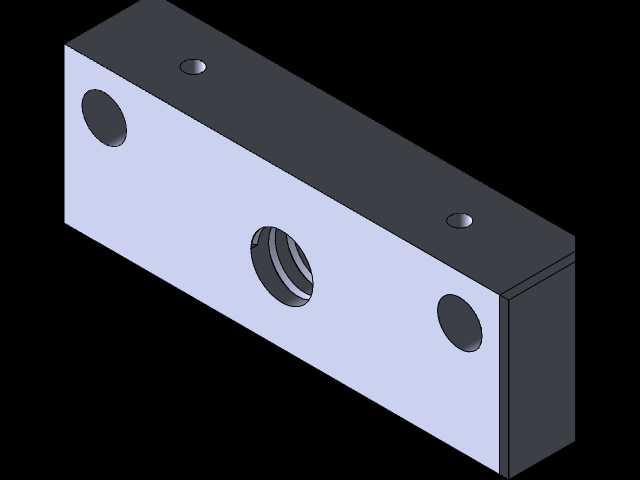

钻床虎钳配套安装定位固定板结构

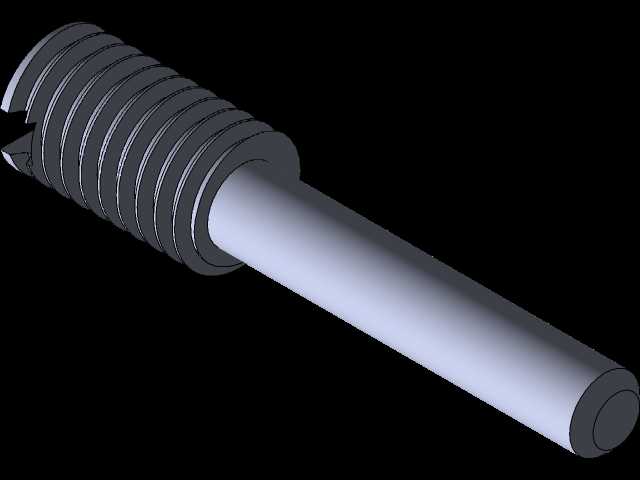

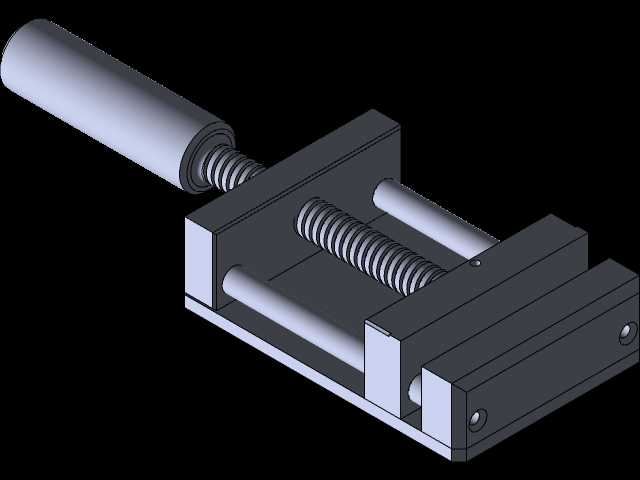

　　这块板件是钻床虎钳配套工装里的安装定位固定板，日常在台式钻床、立式钻床的工位上承担虎钳与机床工作台之间的转接定位作用。车间里做中小零件钻孔、扩孔、铰孔工序时，虎钳不能直接随意摆放在钻床工作台上，一方面频繁装夹找正会浪费大量辅助工时，另一方面钻孔进给的轴向载荷、工件切削时的侧向抗力如果没有刚性足够的安装基座承接，很容易出现虎钳移位、孔位偏斜，甚至工件飞出的安全隐患。这块固定板的设计思路完全围绕现场装夹的刚性需求展开，整体采用矩形平板构型，板厚选取兼顾刚性与整体重量，既不会因为板厚过薄在锁紧后出现板面翘曲，也不会因为过重导致操作人员挪动、清理工位时费力。板体四个角位加工有沉头安装孔，孔位布局对应钻床工作台的T型槽间距，

　　也可匹配标准钻床虎钳底座的安装孔距，安装时内六角螺钉从板面沉入，锁紧后螺钉头部完全低于板面，不会突出干涉虎钳底面的贴合，也不会在放置工件、清理切屑时造成刮碰。板面的长宽边界设计预留了足够的安装余量，虎钳固定在板面上之后，钳身两侧留出操作空间，方便扳手锁紧虎钳固定螺栓，也便于钻孔过程中用毛刷清理铁屑、加注切削液。板体的边角做了小倒角处理，没有尖锐锐边，避免操作人员上下料、调整工装时被划伤。从结构建模的角度来看，这块板的特征逻辑非常清晰：先拉伸生成基础平板实体，再对四个角位做沉孔特征，沉孔的深度、直径匹配对应规格内六角螺钉的头部尺寸，通孔直径略大于螺钉外径，方便安装时微调孔位对齐公差，最后对板体棱边做倒角工艺处理，

　　完全符合实际机加工的工序顺序，建模时特征参数可直接关联工程图，出图后可直接按图下料、铣削、钻孔、沉孔，不需要二次补画工艺结构。在实际生产线的工装改造场景里，这类固定板往往不只是适配单台钻床，同一块板的孔位如果做兼容设计，还可以在摇臂钻、小型铣床上通用，工装转用时不需要重新找正虎钳的基准，只需要把固定板整体锁紧在对应设备工作台上，就能快速完成工位切换。板件的平面度要求在设计时就需要明确，作为虎钳的安装基准面，如果板面变形，虎钳的固定钳口垂直度会直接失准，钻出来的孔就会和工件端面不垂直，因此加工完成后通常会做一次平面磨削，保证两面平行度在工装允许的公差范围内。沉孔的加工深度也需要控制，过浅会导致螺钉头突出，

　　过深则会削弱板体局部的结构强度，长期承受锁紧力后孔位周边容易出现压陷变形。整个板件没有复杂的曲面或者特殊传动结构，但是作为钻床夹具的基础承载件，每一处孔位、厚度、倒角的设计都直接对应现场使用的实际需求，是机床工装里非常典型的实用型结构件。
