CA6140车床主轴端阶梯法兰盘结构

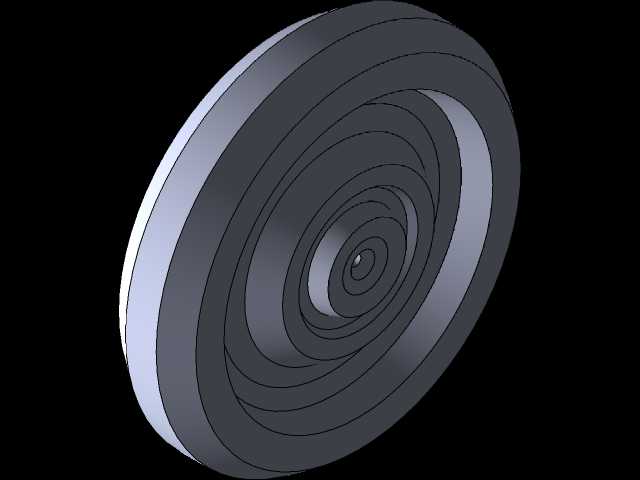

　　该回转盘类零件对应普通卧式车床主轴前端的安装连接环节，建模时按照CA6140主轴箱输出端的装配关系逐层还原，整体呈现同轴多阶圆环形态，外圆与内孔均围绕同一回转中心布置，适合在主轴端部承担卡盘、花盘或过渡夹具的定位与传力任务。

　　从使用场景看，这类零件处于机床主运动链的末端，工件装夹装置通过它与主轴形成刚性连接。主轴旋转时，扭矩经由端面和配合圆柱面传递，盘件本身需要兼顾定心精度、端面贴合质量和足够的截面刚度。模型中各台阶并非单纯装饰结构：外侧大直径圆环提供安装支承面，中间阶梯用于避让或压紧相关连接件，内层逐级收窄的孔系则对应主轴端配合、紧固件穿过以及定位基准延续。

　　结构设计上，盘体采用轴对称布局，有利于高速回转时减小不平衡量。外径方向保留较宽的环形实体，可提高端面接触刚度；轴向厚度随直径变化形成阶梯，既避免整块圆盘造成不必要的质量增加，也在受力较大的外缘区域保留材料。内孔各段直径差异明显，建模时需要重点控制同轴度、端面跳动和台阶过渡关系，任何中心偏移都会在装配后放大为卡盘偏心，进而影响车削外圆、内孔和端面的加工质量。

　　安装边界主要由主轴端部外圆、端面以及连接件位置决定。盘件装入时，配合孔先与主轴定位圆柱面贴合，随后端面压紧，使回转轴线与主轴轴线重合。外圆台阶和环形端面不能与主轴箱端盖、锁紧螺母或卡盘连接部位发生干涉；靠近内侧的小直径区域还要留出扳手空间和装配间隙。若在该盘件前端继续安装卡盘，需同时校核螺栓分布圆、止口直径和端面有效接触宽度，保证夹紧后不会出现悬臂松动。

　　三维建模过程中，回转体轮廓可通过草图截面旋转生成，再补充孔、倒角和台阶细节。工程处理时应关注配合面与非配合面的区分：配合段尺寸公差较严，非配合表面可放宽；台阶转角处宜设置合理圆角或退刀结构，降低热处理和切削加工后的应力集中。对于整机数字样机而言，该模型不仅用于展示外形，更可用于检查主轴端装配顺序、卡盘连接空间以及回转件与防护件之间的安全距离。

　　在车床维修、夹具改造和教学实训中，这类盘件结构能够帮助理解主轴端定位方式、扭矩传递路径和盘类零件加工基准。通过模型可直观看到各阶梯直径、内孔层次和端面关系，便于在测绘、改型设计或编制加工工艺时确定装夹方式、刀具走刀路径以及检验项目。
