车床卡米萨内撑涨紧夹持主轴机构

　　这套机构面向普通车床、数控车床及专用回转加工设备中的薄壁套、环类、筒形件装夹场景，核心作用是在零件内孔完成定位并向外均匀涨紧，避免外夹方式造成的局部压痕、圆度变形和夹持偏心。实际加工中，像衬套、轴承环、液压阀芯套、薄壁传动筒这类零件，壁厚较薄、外圆又需要保证与内孔同轴，若直接使用三爪卡盘夹持外圆，夹紧力集中在几个接触点，车削后松开容易出现弹性回弹；采用内撑方式后，支撑力沿内孔周向分布，零件在切削力作用下更稳定，也便于一次装夹完成外圆、端面和沟槽加工。

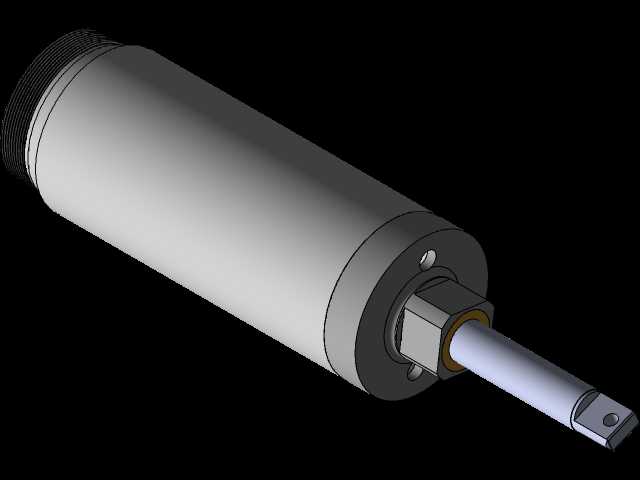

　　结构上，机构由圆柱形主体筒身、前端伸出轴、锁紧螺母、止动面、连接端头和内部涨紧执行件组成。主体筒身承担安装基准和受力骨架作用，外圆可作为装入主轴孔或夹具座的配合面；前端轴颈用于布置锁紧与定位零件，螺母将轴向锁紧力转化为弹性元件的径向扩张。伸出轴端部设置扁位或方头，可与扳手、拉紧螺杆或驱动件配合，使装拆动作更明确。模型中各零件的装配关系清晰，能够用于检查夹紧行程、螺母避让、轴端工具空间以及周边刀具干涉。

　　从设计思路看，内撑夹具的关键不只是把零件撑住，而是要控制定位基准、涨紧力和重复装夹精度。主体外圆与工作轴线应保持较高同轴度，前端定位面需要承担轴向限位，弹性夹持部分则通过合理的开槽和锥面配合实现均匀变形。锁紧螺母旋入时，锥面拉动弹性套产生径向位移，接触内孔后形成摩擦约束；为防止过撑，设计时需要根据工件孔径、壁厚和材料屈服极限限定螺母转角或拉紧行程。对于铝、铜等软质材料，接触区可加大支撑宽度或增加薄壁衬套；对于钢件，则需关注弹性套的疲劳寿命和锥面磨损。

　　外形尺寸方面，该机构呈细长圆柱布局，主体直径决定其可通过的主轴孔或夹具安装孔，伸出轴长度影响工件悬伸和刀具接近范围。安装边界主要集中在三处：一是筒身外圆与设备主轴或过渡法兰的配合长度，配合过短会降低刚性，过长则提高加工和装配难度；二是前端螺母外径与工件内孔、刀架轨迹之间的径向间隙，需保证车刀在端面和外圆走刀时不发生碰撞；三是轴端拉紧或扳动空间，若机构安装在主轴内部，后端应预留螺杆拉紧、防转和拆卸距离。

　　在设备选型和建模校核时，可将该机构作为车床夹具模块放入主轴装配中，检查工件装夹后的悬伸比、刀具包络、排屑空间以及顶尖配合可能性。对于需要二次装夹的工序，内撑基准还可与软爪、端面定位块组合使用，使内孔、外圆和端面之间的位置关系更容易保证。三维结构中圆柱面、锥面、螺母和轴端扁位均明确表达，适合进行装配干涉检查、夹紧动作演示和夹具方案沟通。
