三角支撑铰接式机械支座结构

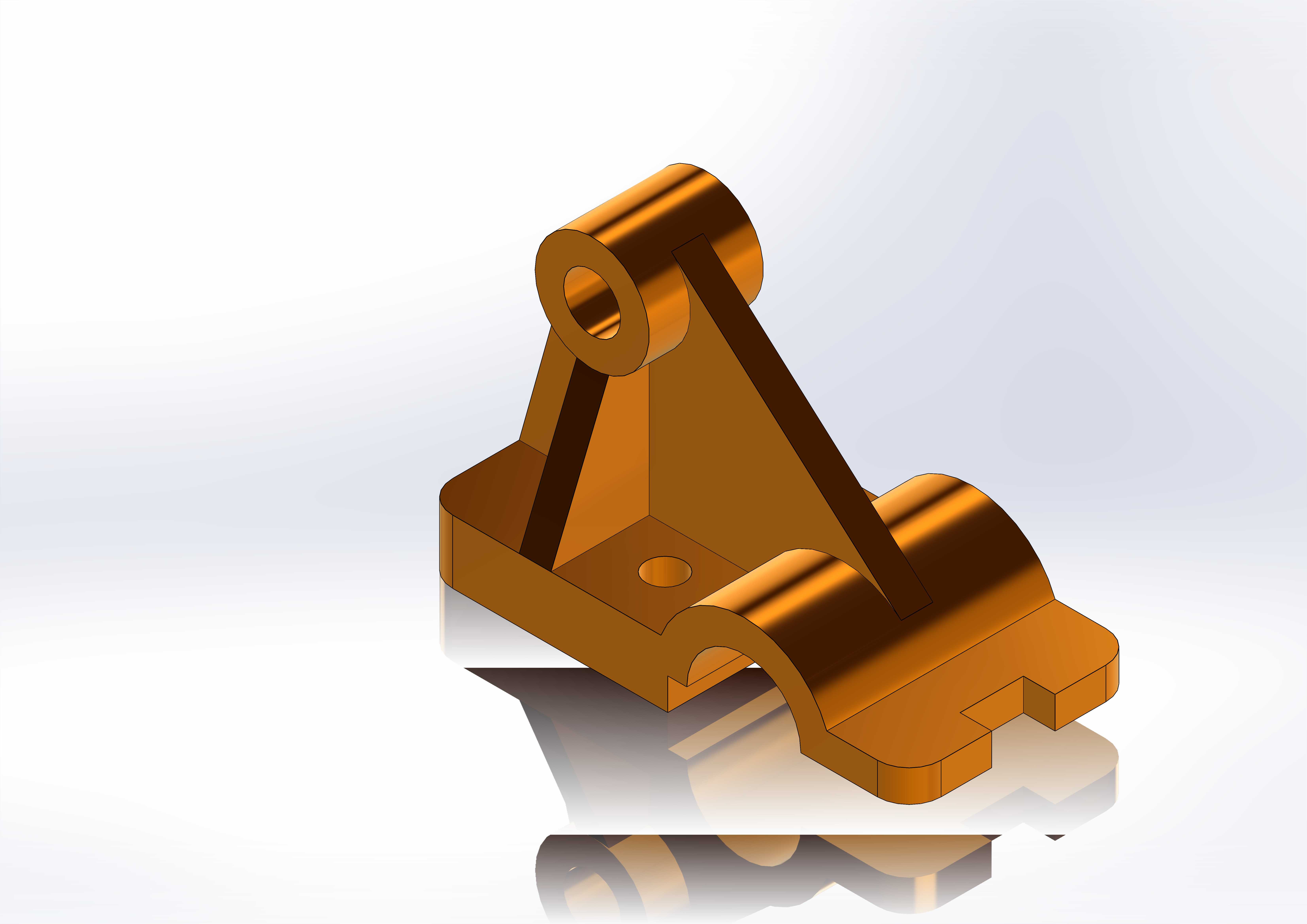

　　该铰接式三角支撑支座属于通用机械传动与支撑系统中的典型连接构件，多用于中小型工装夹具、轻型输送设备、可调式连杆机构以及机床周边辅助装置的铰接点位，承担转轴支撑、载荷传递与姿态限位的作用。构件下部为带定位卡槽的安装底板，底板平面预留沉头安装孔，可直接通过螺栓固定在设备台面、型材机架或焊接基座上，底板边缘的凹凸卡槽能够在装配时快速嵌入对应导轨或定位凸台，减少装配找正时间，同时承受横向剪切载荷，避免支座工作过程中出现滑移。上部同轴布置的圆筒铰接耳孔为核心配合部位，内孔可穿入铰接销轴，与外部摆杆、连杆或转动臂形成回转副，耳孔两端预留的轴向台阶可适配轴用挡圈或衬套，降低销轴转动过程中对支座本体的磨损，后期维护时仅需更换衬套即可恢复配合精度，

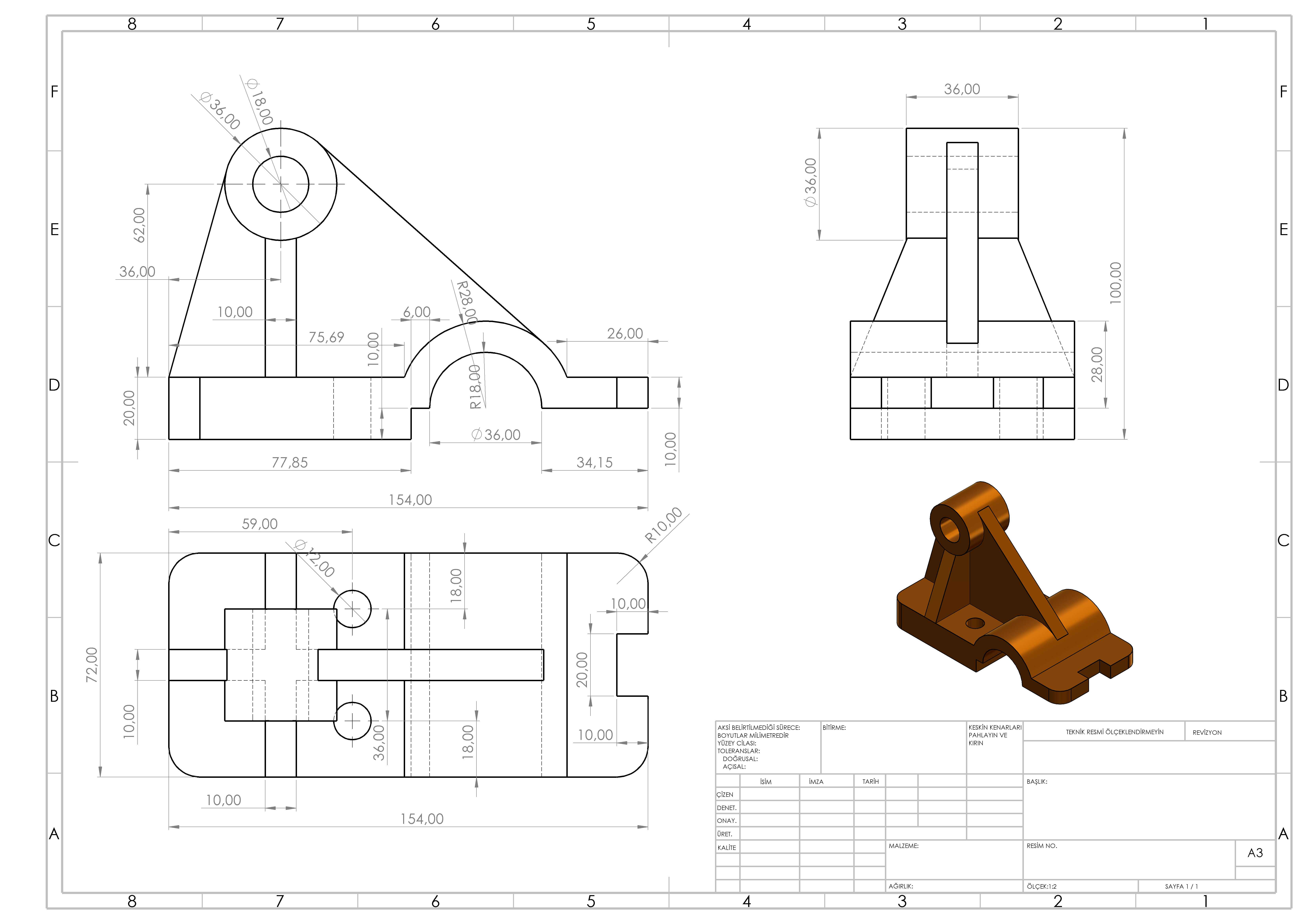

　　无需整体替换支座。连接底板与上部铰接筒的两块三角形加强肋板沿受力方向对称布置，肋板与底板、铰接筒的交接处均做圆角过渡，避免应力集中在焊缝或建模转角位置，三角构型在控制整体重量的前提下，大幅提升支座的抗弯与抗扭刚度，当铰接点位承受径向摆动力矩时，肋板可将载荷均匀分散至整个底板安装面，不会出现局部变形。右侧延伸的半圆弧托台可作为辅助支撑面，在连杆摆至下限位置时承接杆件，起到机械限位的作用，托台的圆弧曲率与配套杆件外径匹配，接触时为面接触，减少冲击磕碰。建模过程中先以底板安装面为基准搭建装配坐标系，保证铰接孔中心到底板安装面的中心高、铰接孔轴线与底板侧边的平行度均符合装配公差要求，各壁厚按照轻量化与等强度原则设置，安装孔位、销轴孔的配合间隙预留合理，既满足3D打印样件验证的成型要求，也可直接导出工程图用于机加工或铸造成型，整体结构无冗余特征，安装边界清晰，可直接嵌入整套连杆机构的装配体中完成运动干涉校验。
