异形多孔铰接联动支座结构设计

项目分类:通用机械零部件 发布时间:2023-09-05 ID:710640
  • 异形多孔铰接联动支座结构设计
  • 异形多孔铰接联动支座结构设计

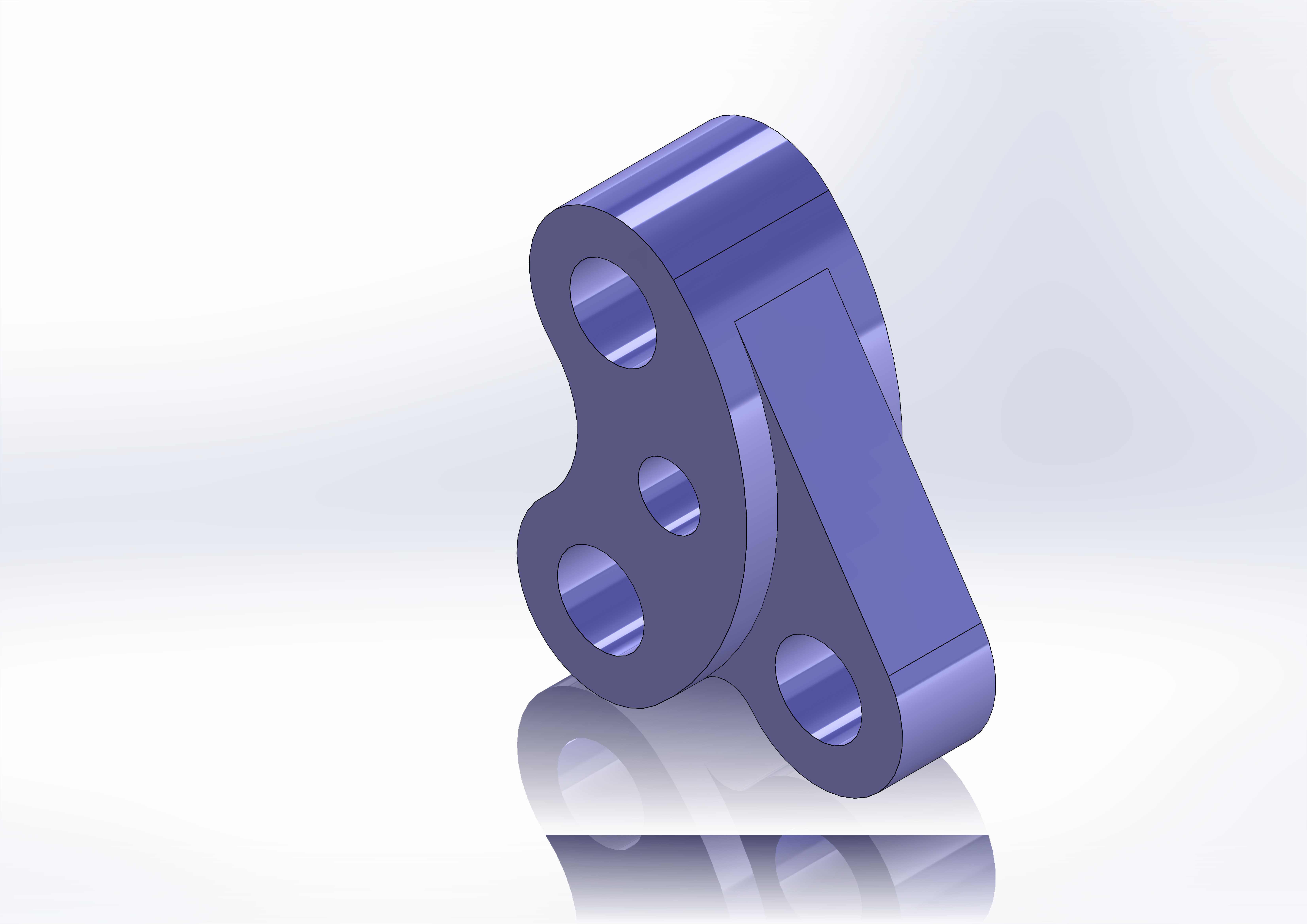

  该异形多孔联动铰接支座属于机床进给机构与轻工自动化摆臂工位中常用的传力连接构件,整体采用非对称曲线轮廓布局,打破常规平直连接板的受力边界,在有限安装空间内同时完成多轴铰接、载荷分流与侧向限位三项功能。构件主体为等厚拉伸实体,轮廓沿受力走向做平滑圆弧过渡,四个带同轴通孔的铰接凸台分别分布在构件的四个受力端点,孔位轴线互相平行,可同时穿装四根铰接销轴,分别对接动力摆臂、从动连杆、固定机架端与执行件连接端,让单一部件替代传统多片叠装的铰接板组,减少装配累计误差。

  从实际工位适配来看,这类支座常布置在CA6140普通车床溜板箱附加联动改造、小型包装机摆杆送料机构以及轻工非标设备的间歇转位单元中,工作时随摆臂做小角度往复摆动,四个铰接点将输入的旋转扭矩转化为执行端的直线推送或定角度转位动作,非对称的轮廓走向完全对应各铰接点的力流方向,避免直边连接板在交变载荷下出现应力集中拐角。构件侧向延伸出的加厚凸台在摆动行程中充当硬限位接触面,当摆臂走到行程端点时,凸台侧面与机架限位块贴合,抵消销轴传递的侧向剪切力,不让铰接孔单独承受横向冲击。

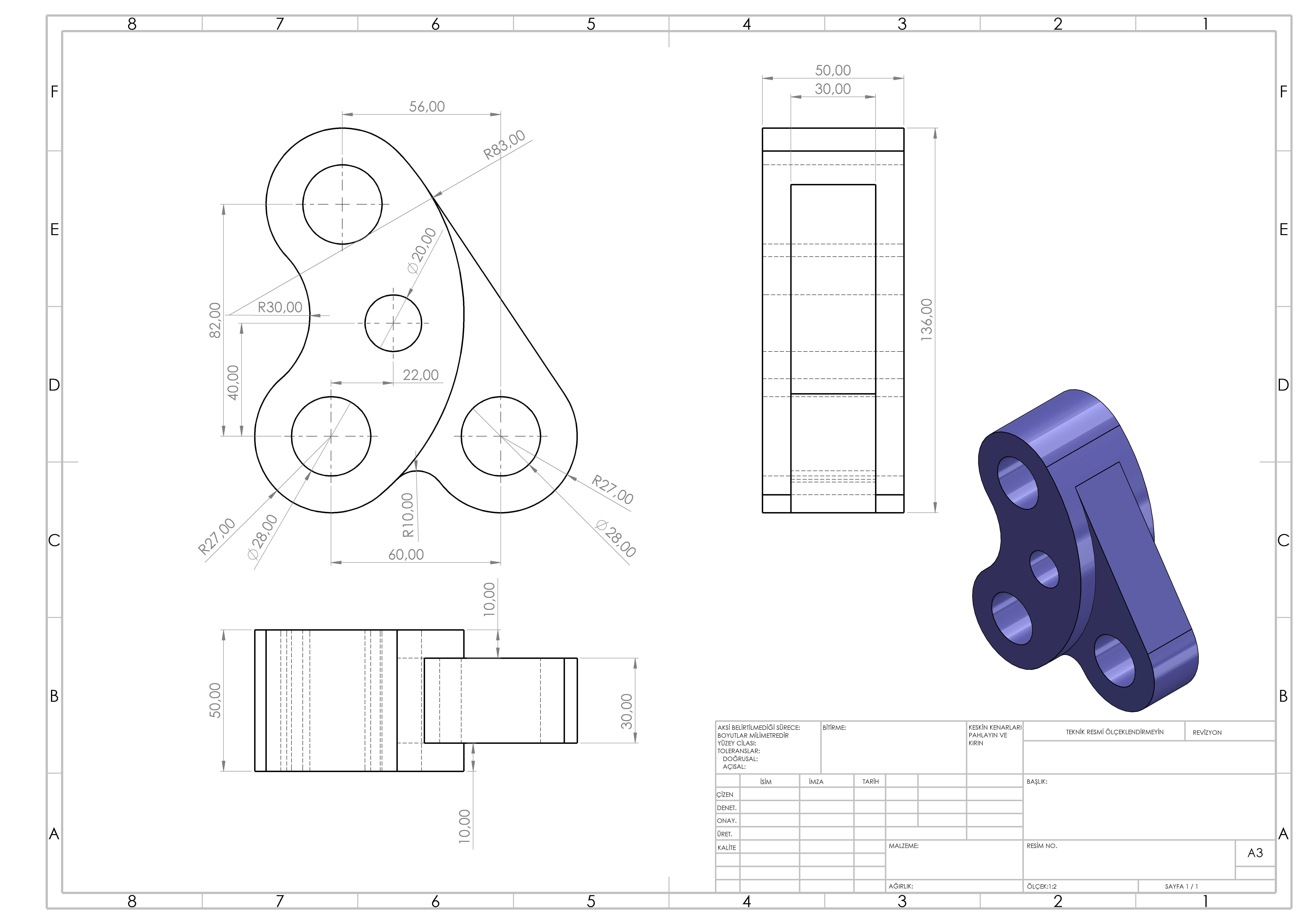

  建模过程中先绘制各铰接孔的中心定位草图,按照机构运动简图的杆长尺寸锁定四个孔的中心距,再沿力流走向绘制外轮廓样条曲线,保证轮廓边缘到各孔壁的壁厚均匀,不会出现局部壁厚过薄导致的刚性薄弱区;拉伸实体后对所有孔口边缘、轮廓转角处添加圆角,消除热处理与机加工过程中的应力开裂隐患。安装边界方面,构件整体厚度适配标准深沟球衬套的宽度,各铰接孔内径与常用销轴直径形成间隙配合,外轮廓的最大回转半径在摆臂全行程摆动时不会与周边机架、护罩发生运动干涉,侧向凸台的突出厚度刚好预留出限位块的安装间隙,无需额外加装外置限位支架。构件的平面贴合面可直接与连杆端面靠紧,销轴穿装后开口销孔预留出锁止空间,整套结构在满足传力强度的前提下最大限度压缩了机构整体占用空间,适合在布局紧凑的中小型机床辅机与非标自动线摆杆单元中使用。
