带铰接支座的机床夹紧限位铰接支架

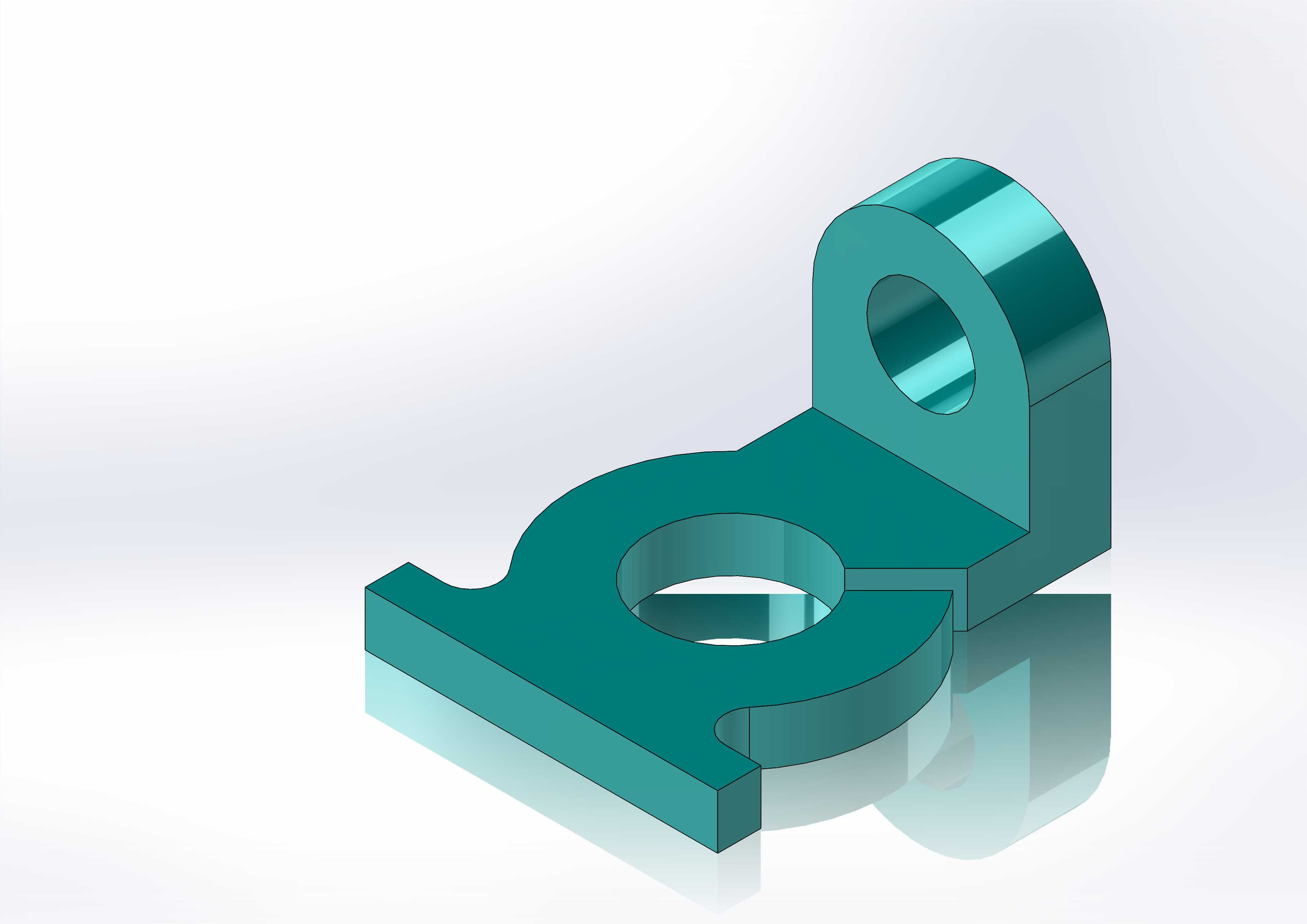

　　该铰接夹紧支座属于机床工装与通用机械传动系统里的典型小型限位支撑构件，整体采用一体式铸钢或中碳钢铣削成型的结构思路，没有多余的拼接焊缝，所有受力路径都在实体块内部连续传递，在CA6140普通车床的工装改造、小型自动化夹具的摆臂限位工位里十分常见。从结构布局来看，构件下半部分是带开口豁口的环形夹持基座，环形基座的中心通孔用来套在导向光轴或者固定销轴上，侧边开出的通槽配合锁紧螺钉就能把整个支座抱紧在轴系任意轴向位置，不需要在轴面上额外加工定位台阶，现场调整工位时松开螺钉即可沿轴滑动，锁紧后豁口产生的弹性变形会把内环面牢牢压在轴外壁，抗扭转负载的能力远高于顶丝固定的简易卡环。上半部分垂直立起的带孔耳板和下半环形基座做了大圆角过渡，避免直角根部在反复承受摆臂拉扯应力时出现应力集中开裂，耳板上的同轴通孔用来穿装铰接销轴，外接摆杆、压紧拨叉或者限位触片，销轴孔的两端预留了沉孔空间，可以装入轴用挡圈或者含油衬套，长期往复摆动时也不会出现孔壁偏磨松旷。

　　做三维结构校核的时候，首先要确认安装边界：下半环形基座的外轮廓宽度要和机床溜板箱上的安装槽宽度匹配，豁口的开槽宽度控制在基座壁厚的三分之一左右，既保证锁紧时豁口有足够的弹性收拢量，又不会因为开槽过宽导致基座整体刚性不足。立板的高度要根据外接摆臂的摆动行程来定，要保证摆臂绕耳板销轴转动到上下极限位置时，不会和下方环形基座的顶面发生运动干涉，耳板销轴孔的中心高度需要和配对驱动件的铰接点中心高严格对齐，同轴度偏差控制在0.1mm以内，否则往复动作时会出现别卡、销轴受侧向弯矩过早断裂的问题。

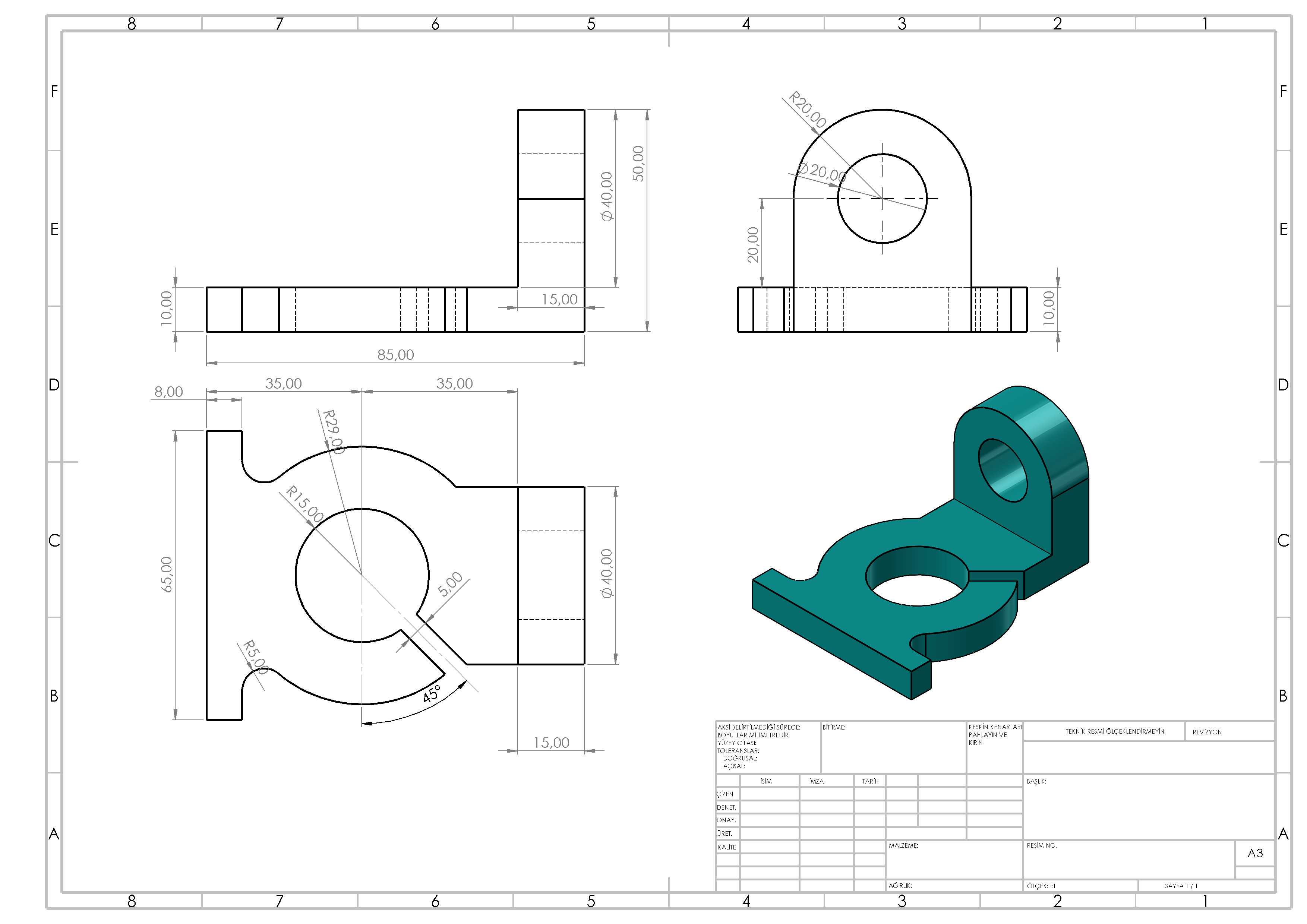

　　这类构件在实际车间场景里，大多用在车床的溜板行程限位、自动送料架的摆臂铰接座、夹具的快速压紧支座位置，相比分体焊接的支座，一体式铣削的结构在承受冲击载荷时不会出现焊缝脱开的故障，表面做发黑或者淬硬处理后，耐磨性能可以满足常年高频次的工位调整需求。建模过程中需要把豁口的夹持变形量、销轴孔的配合公差、根部圆角的应力释放都在结构里体现出来，后续出工程图时可以直接标注内环的配合公差、耳板孔的同轴度要求，直接对接车间的铣削、钻铰工序，不需要二次补画结构细节。
