MW54涡喷发动机剖视结构教学演示

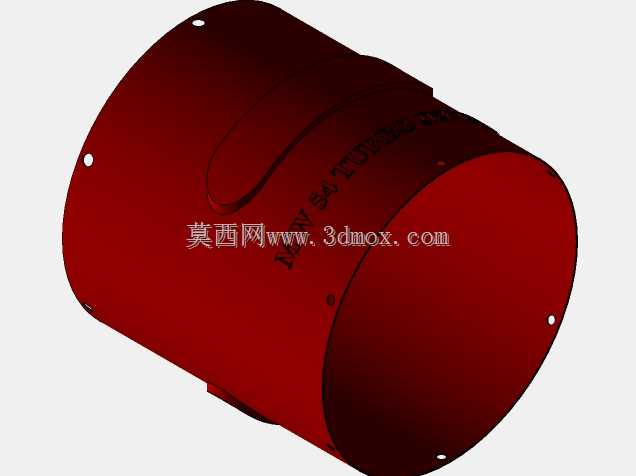

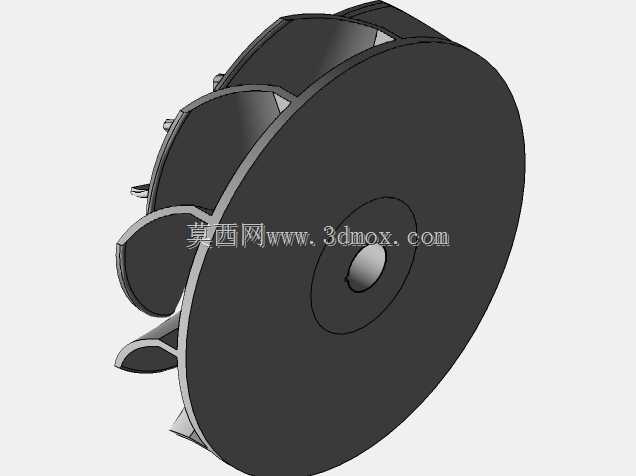

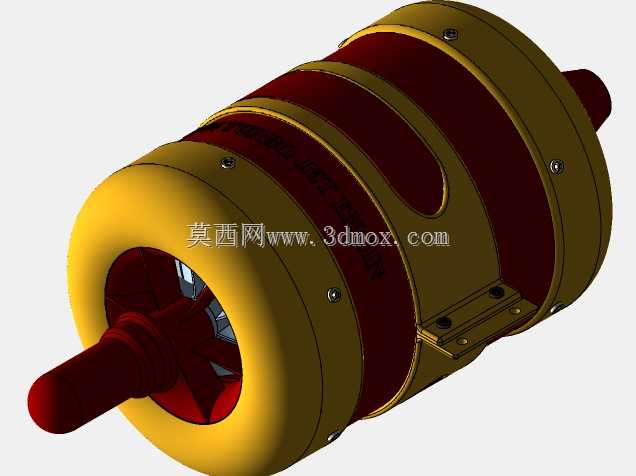

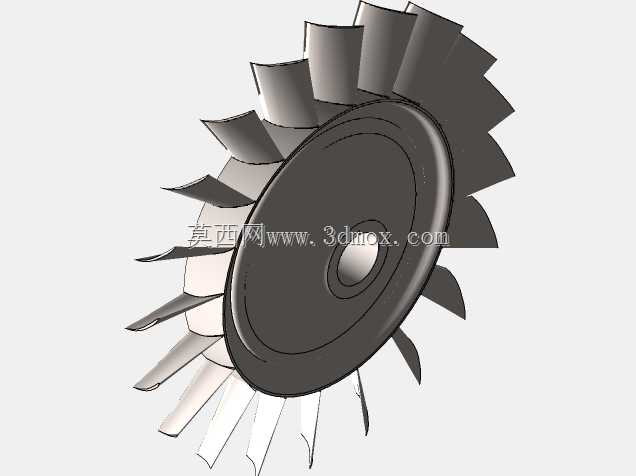

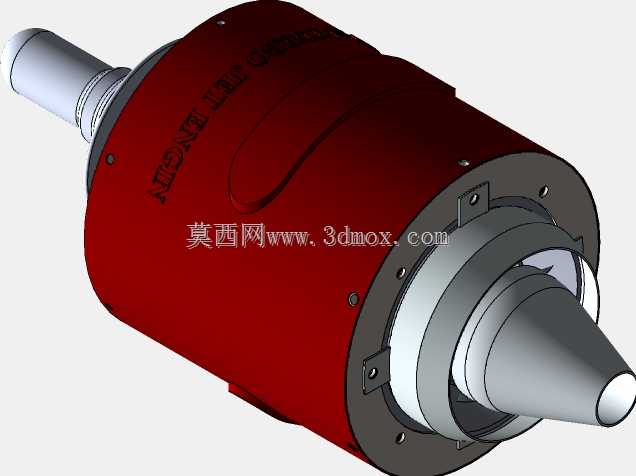

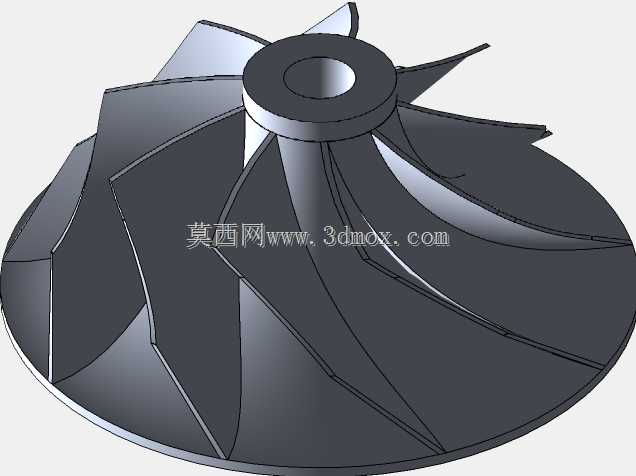

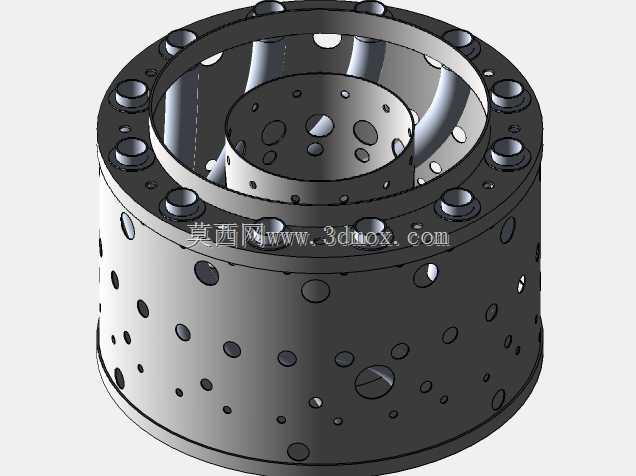

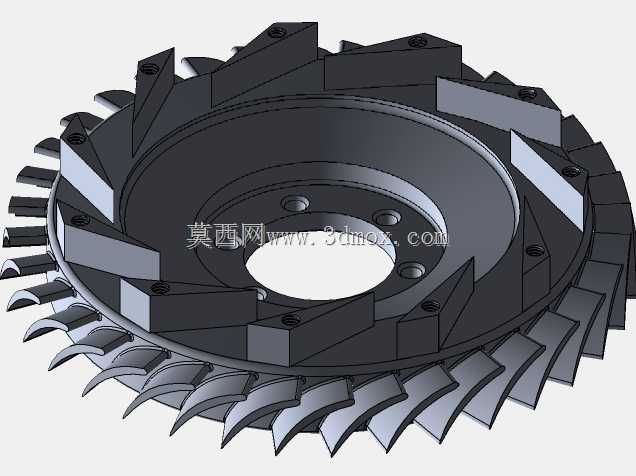

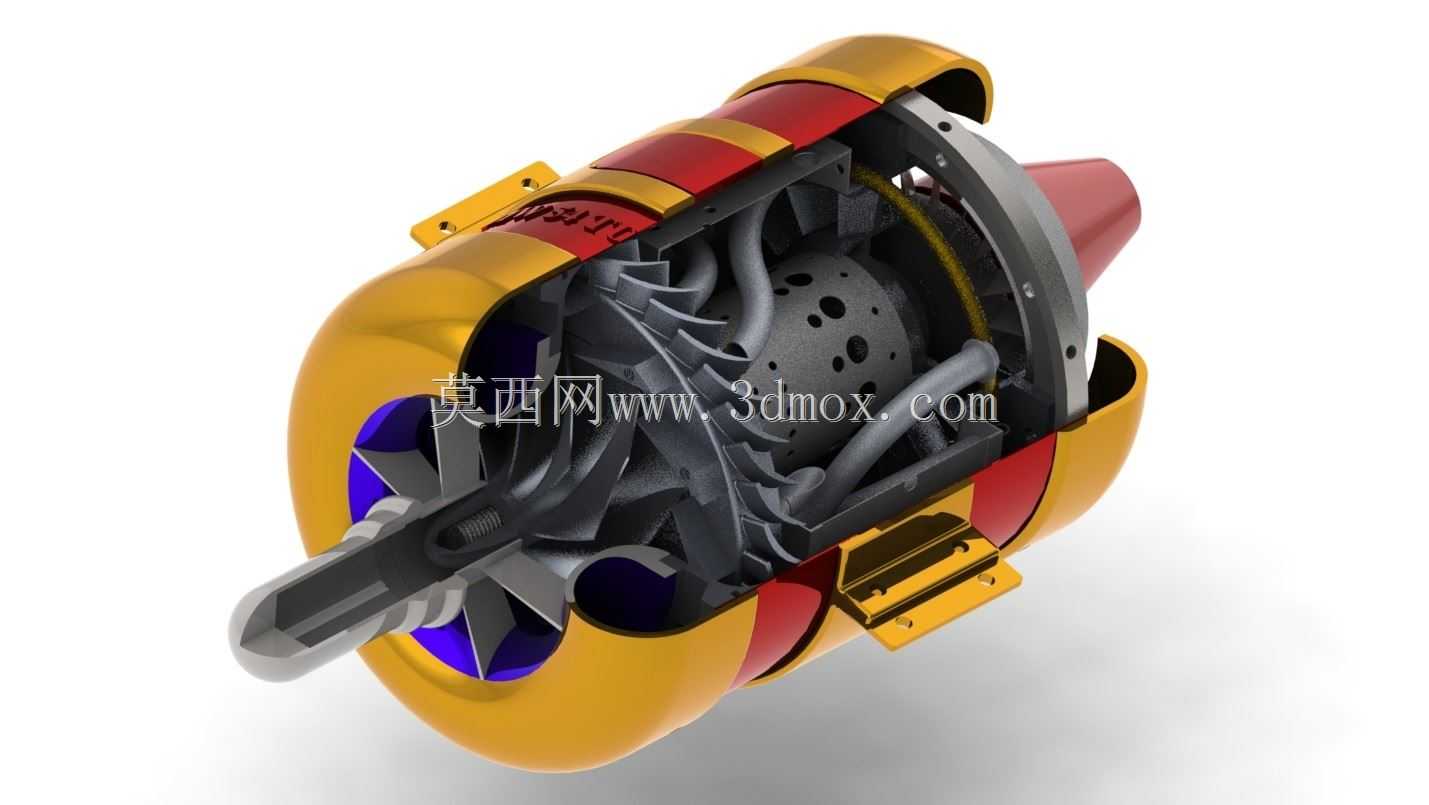

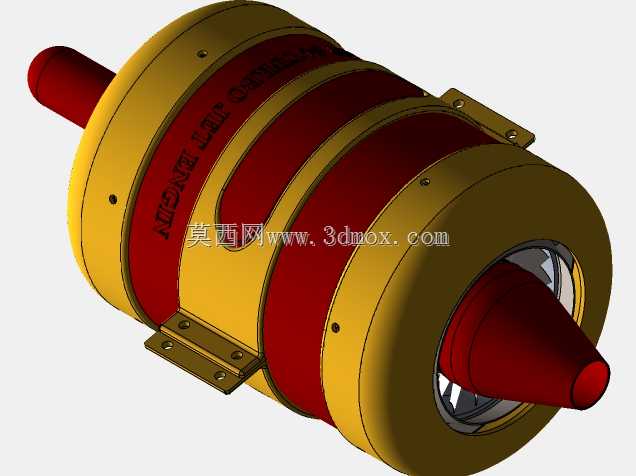

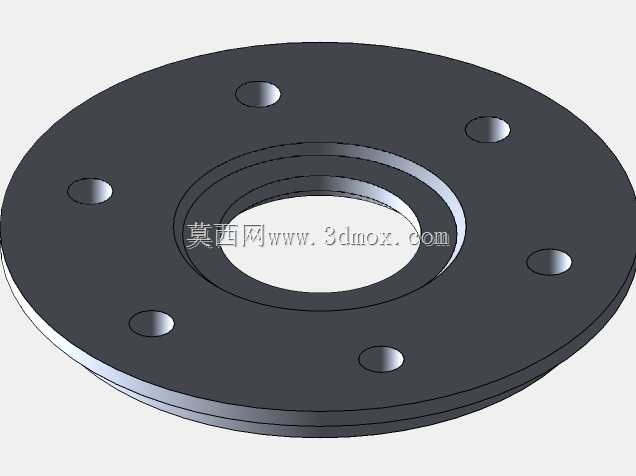

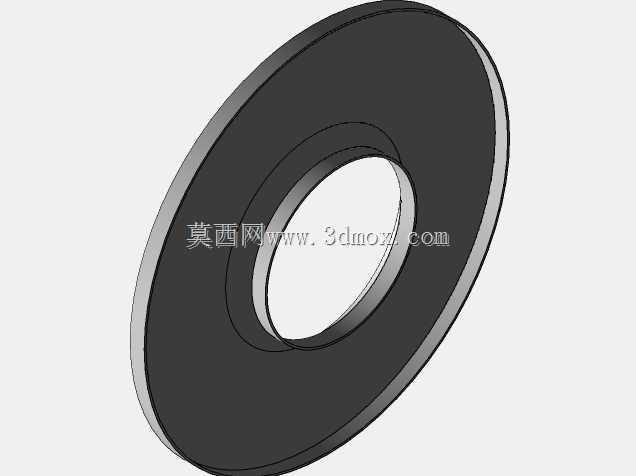

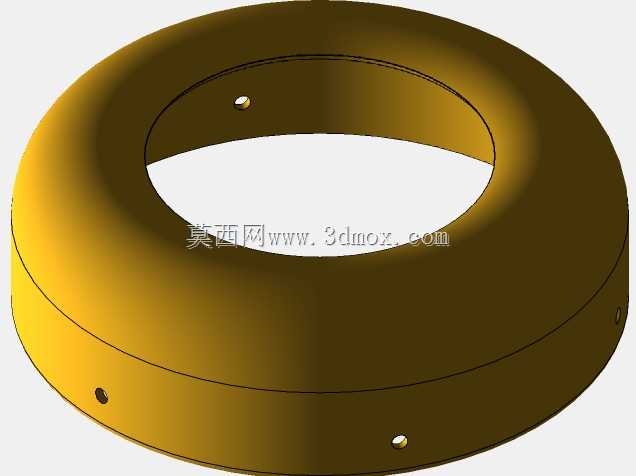

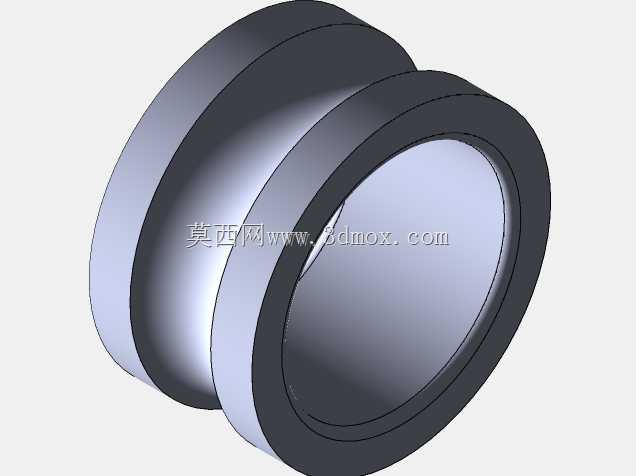

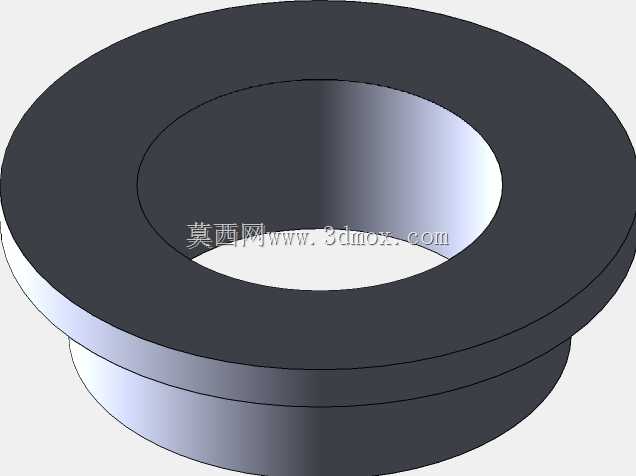

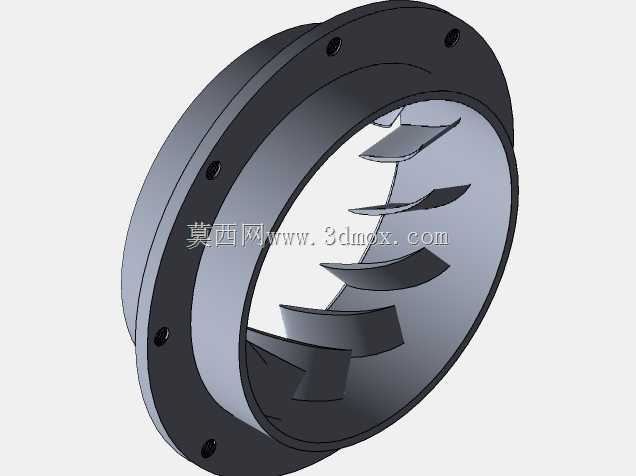

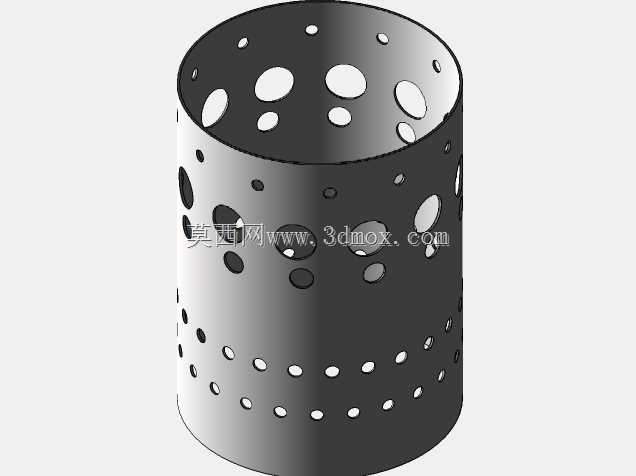

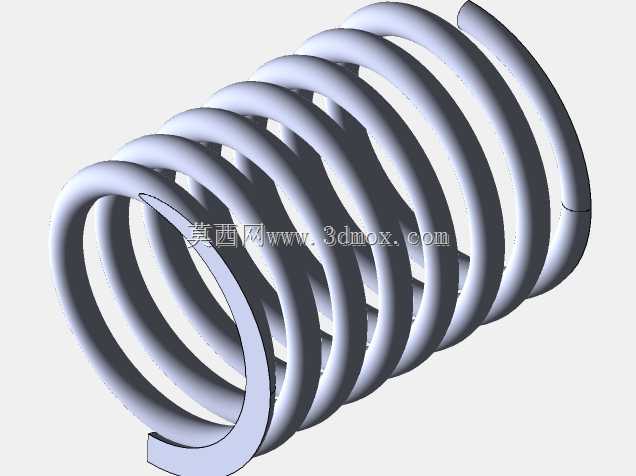

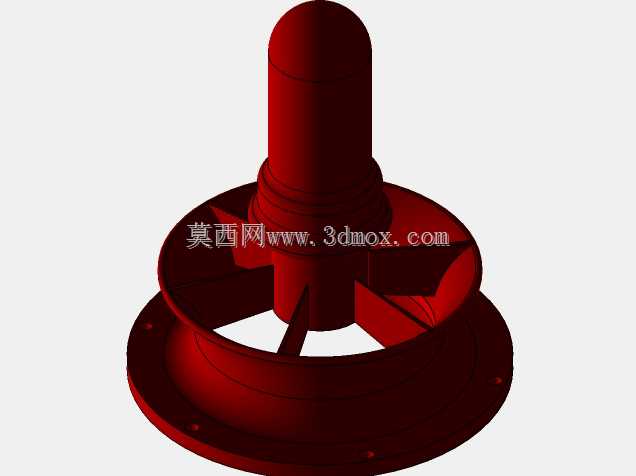

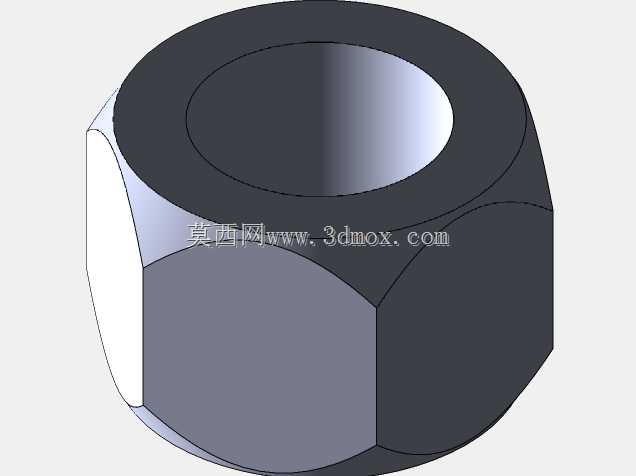

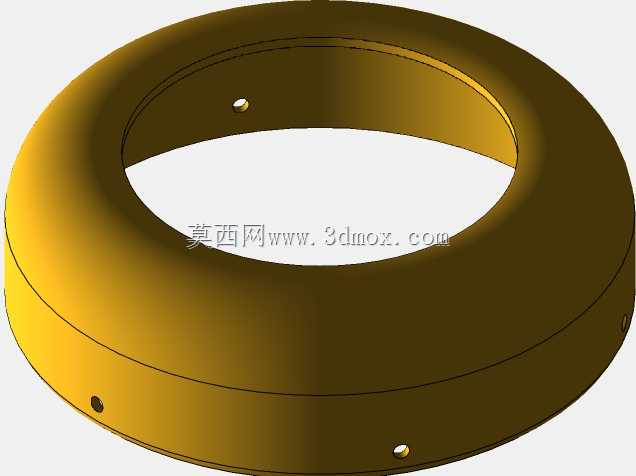

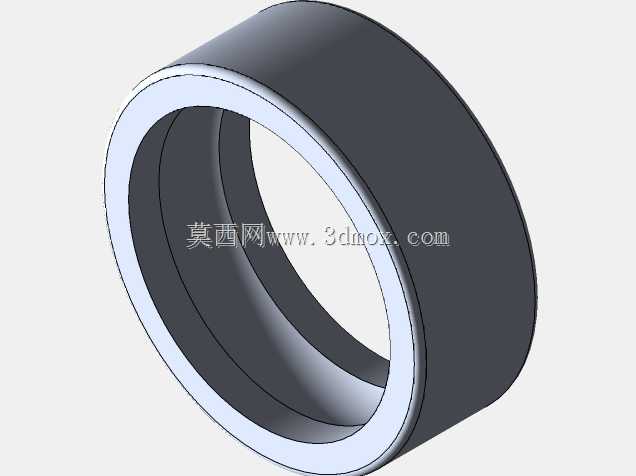

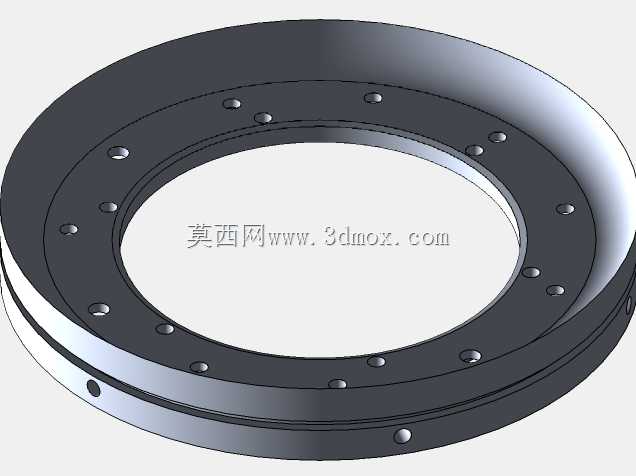

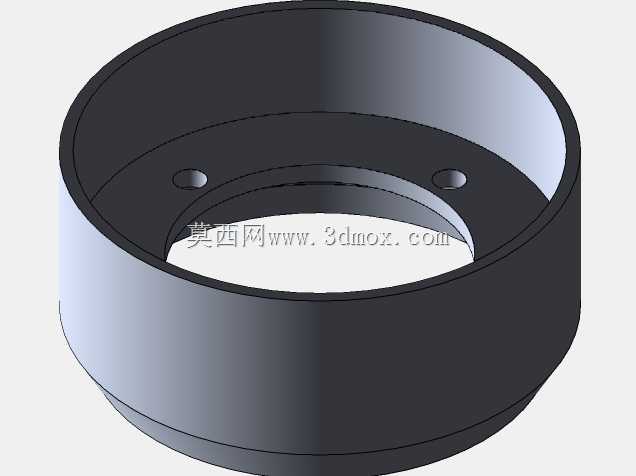

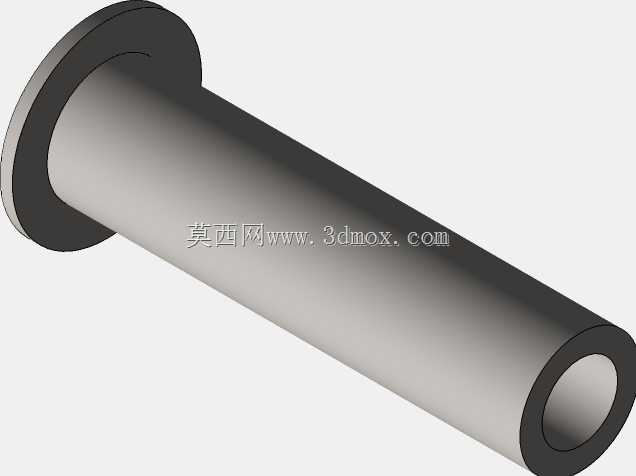

　　这套剖视化的小型涡轮喷气动力装置，主要面向航空原理教学、航发结构认知与小型喷气推进实验场景，可用于航模动力选型论证、航空院校发动机构造拆装演示，也能作为微型涡喷研发阶段的内部流道与转子布局参考。整机采用短舱式圆筒布局，外部机匣做了局部剖切处理，能够直接露出内部压气机、燃烧室、涡轮轴系与尾喷收敛段的完整装配关系，无需额外拆解即可看清气流从进气端到排气端的全路径走向。前端进气锥后布置多级离心式压气叶轮，叶片沿轮盘周向均匀排布，负责将 incoming 空气逐级压缩升压，压缩后的气流沿环形通道导入中部燃烧室区域；燃烧室内腔布置多孔火焰筒与燃油管路接口，高压空气在筒内与雾化燃油混合燃烧，形成高温高压燃气向后冲击涡轮叶片，

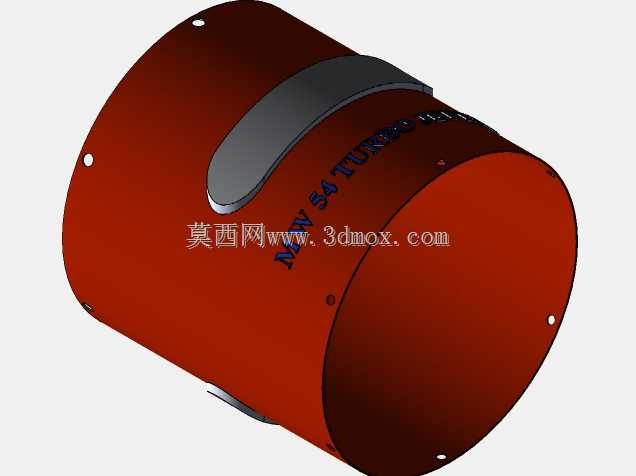

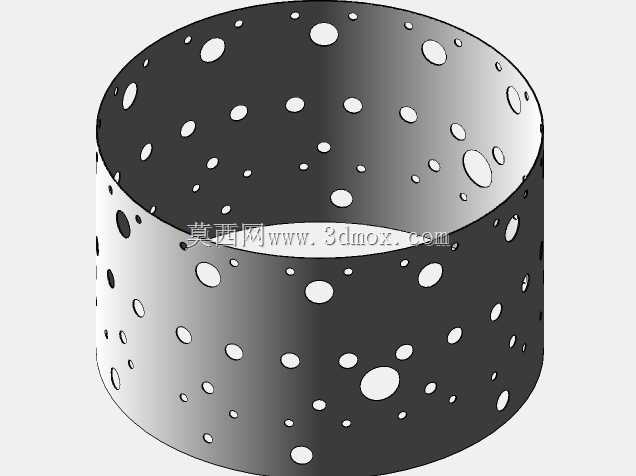

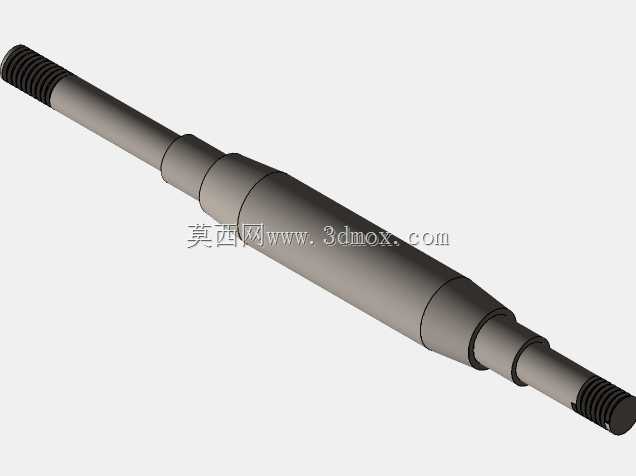

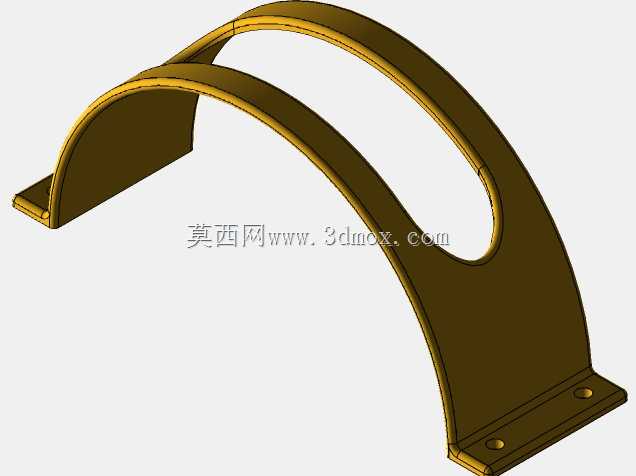

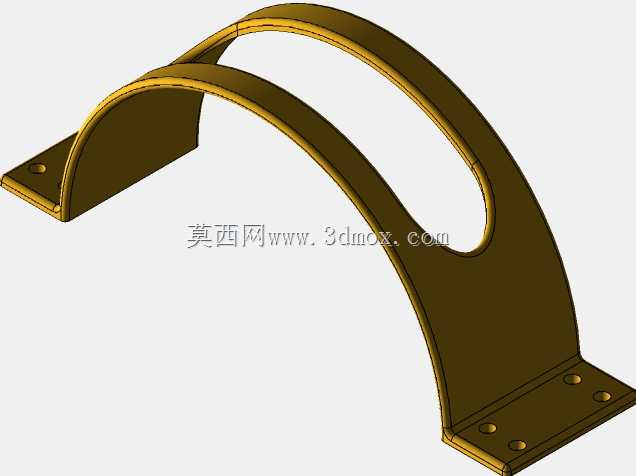

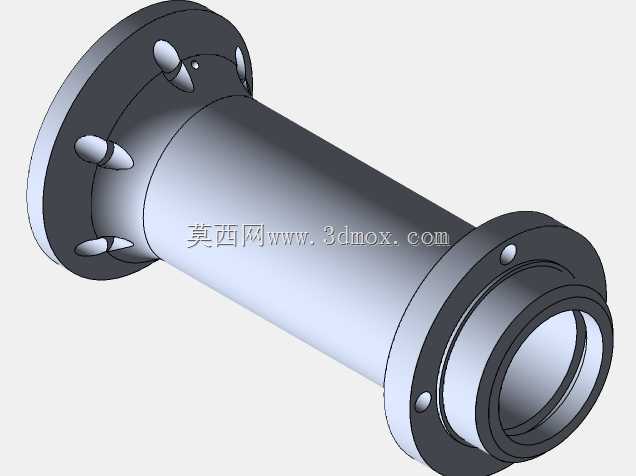

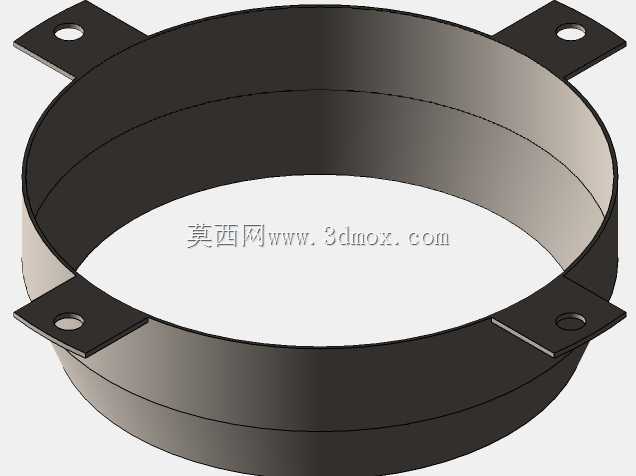

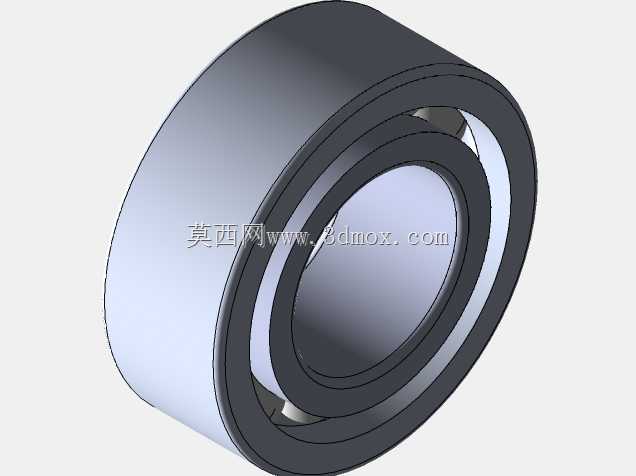

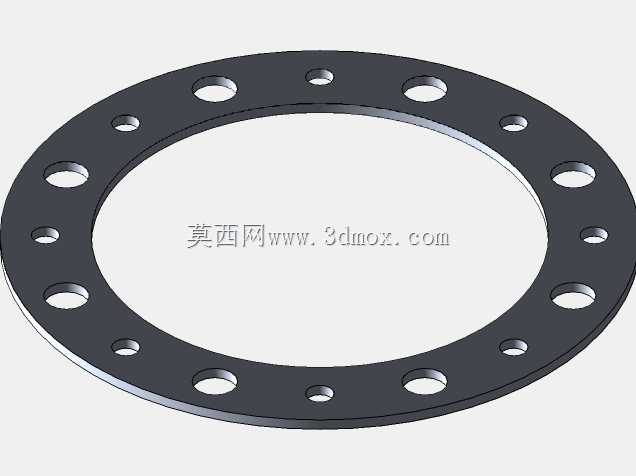

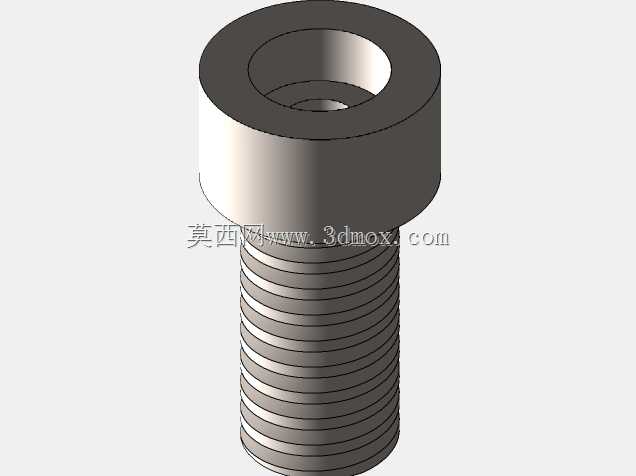

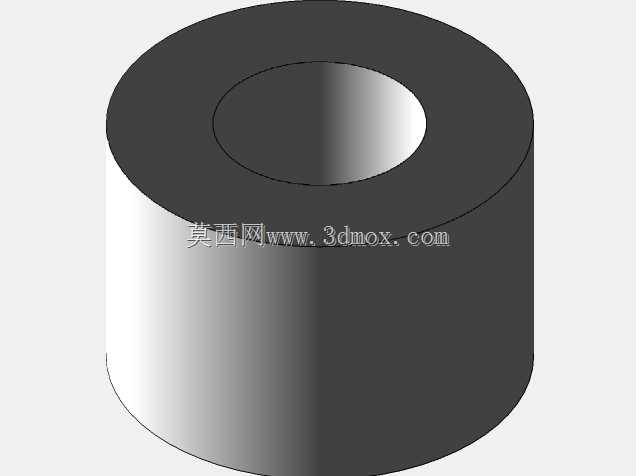

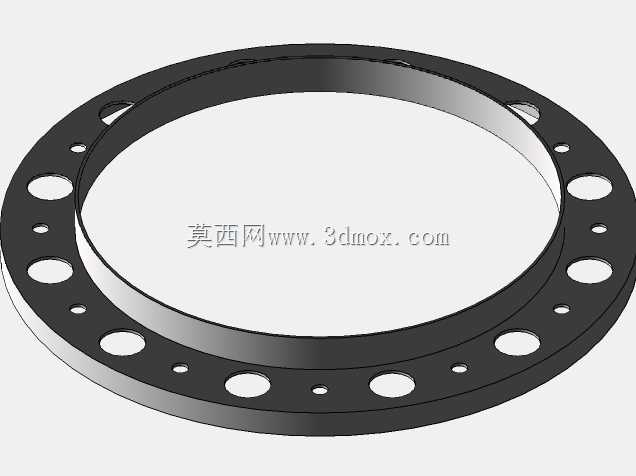

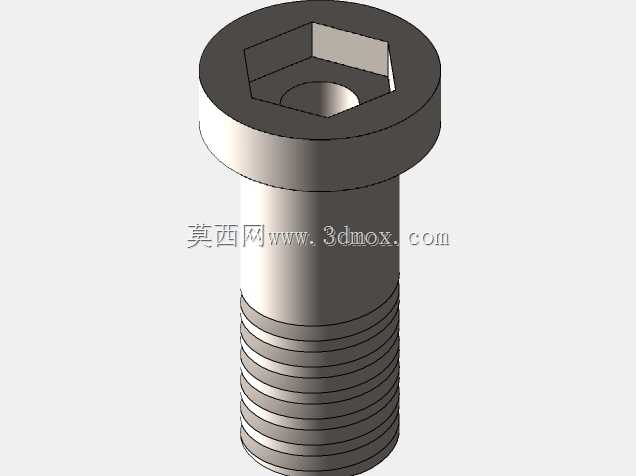

　　涡轮通过中心主轴与前端压气机刚性联动，将燃气部分能量转化为轴功率驱动压气机持续运转，剩余高温燃气从尾部收敛喷口高速排出产生推力。外部机匣采用分段抱箍式拼接结构，搭配多处安装固定耳座，耳座上预留螺栓过孔，可直接将整机固定在试车台架或航模机身承力框架上，机匣外壁的红黄分段标识对应内部不同功能舱段，剖切边缘做了加厚包边处理，避免演示过程中锐边划伤。中心主轴两端设置支承轴承位，转子装配时需保证压气叶轮与涡轮盘的同轴度，控制转子动平衡余量，避免高转速运转下出现振动超限；燃烧室火焰筒的开孔角度与排布密度直接影响进气掺混效率，建模时完整还原了筒壁各排进气孔、燃油喷嘴安装位与点火接口的相对位置，尾喷段采用渐缩收敛构型，

　　可加速燃气排出提升推力转化效率。整机外轮廓为回转体为主的短舱形态，径向最大尺寸集中在中部机匣区域，轴向从进气锥尖端到尾喷口端面为连续贯通的流道轴线，两侧安装耳座向外凸出形成整机最大安装宽度，台架布置时需在耳座下方预留减振垫安装空间，尾喷口后方留出足够的高温燃气排放安全距离，进气端前方避免遮挡保证进气顺畅。建模过程中对转子叶片型面、火焰筒薄壁结构、机匣剖切边界与管路走线都做了等比例还原，各零部件间的装配间隙、止口定位关系、螺栓连接点位均按照实际涡喷装配逻辑搭建，可直接用于结构剖切展示、装配干涉检查与工作原理动态演示，帮助从业者快速理清微型涡喷从进气压缩、燃烧做功到排气推力产生的完整机械逻辑。
