卧式斯特林动力装置结构设计

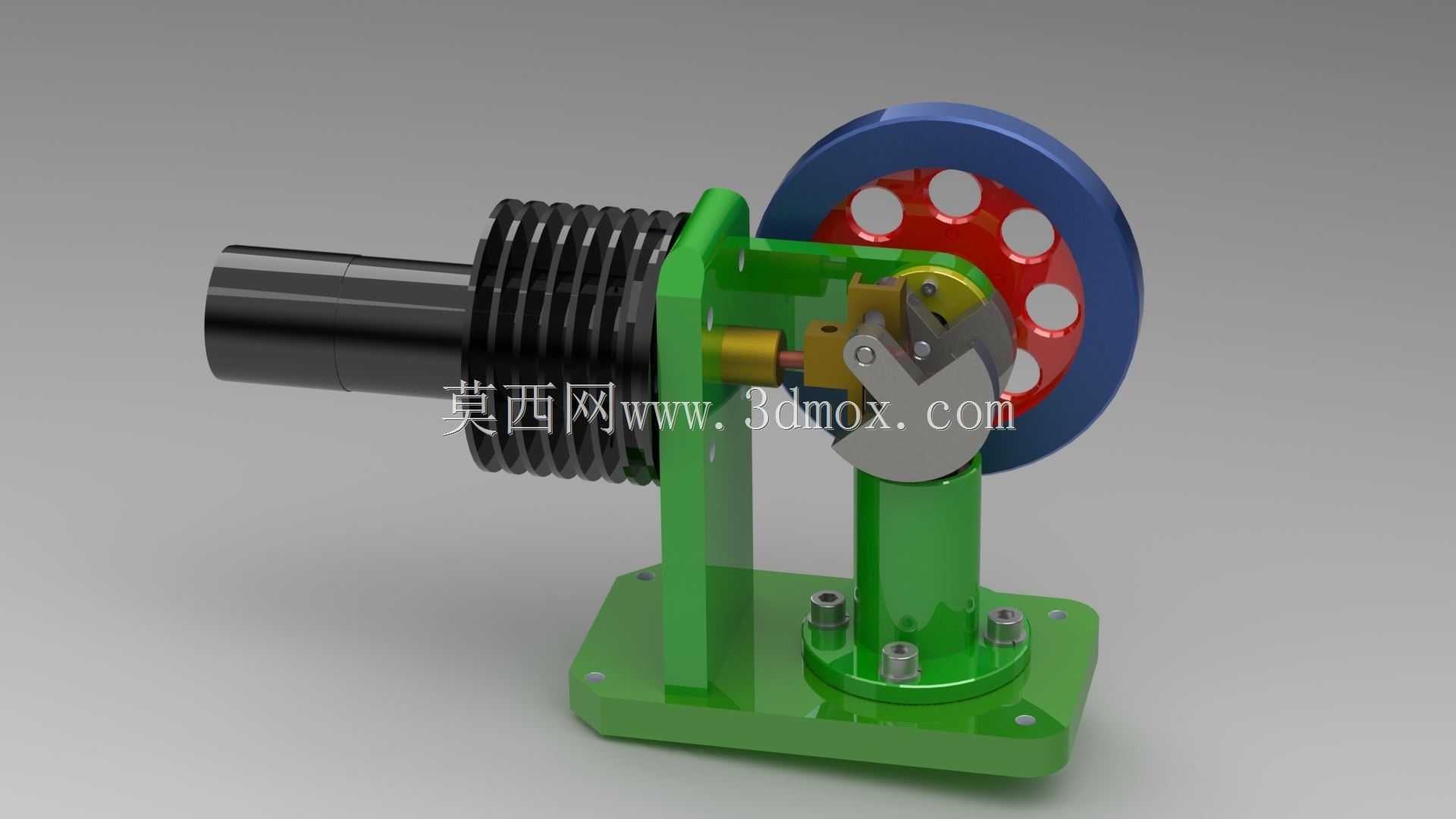

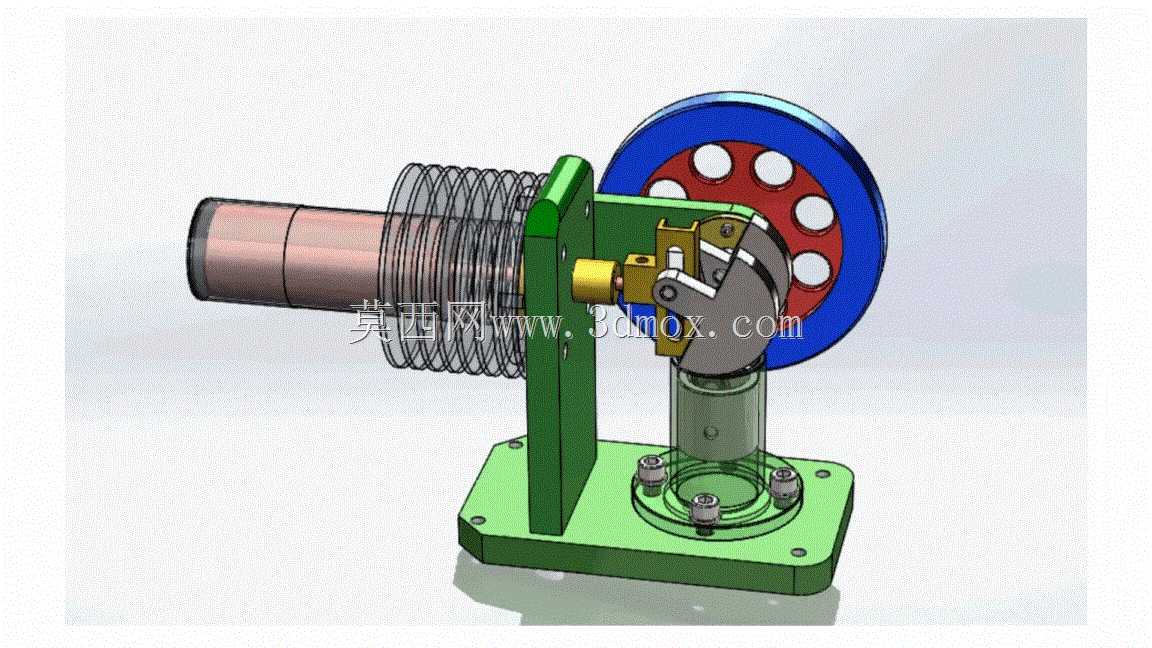

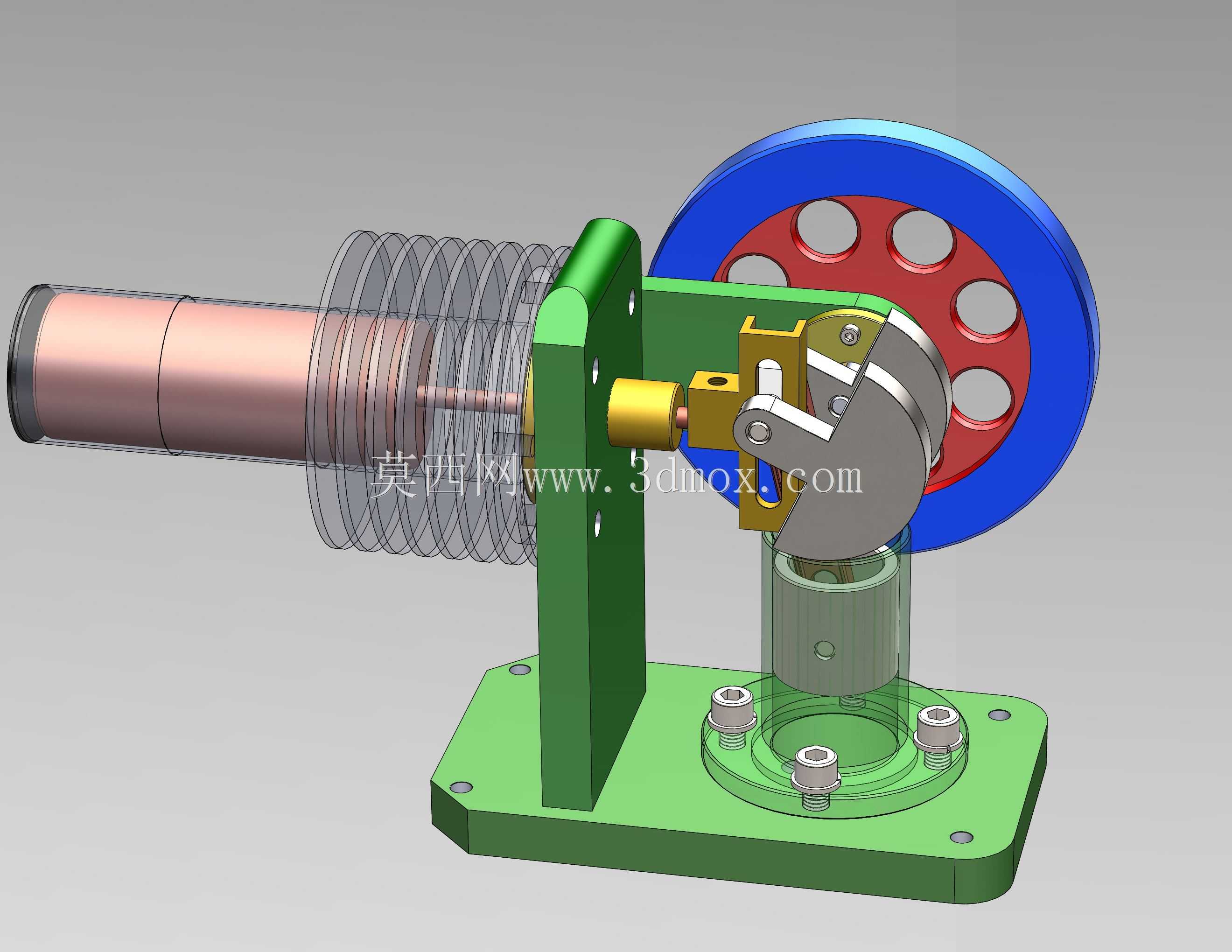

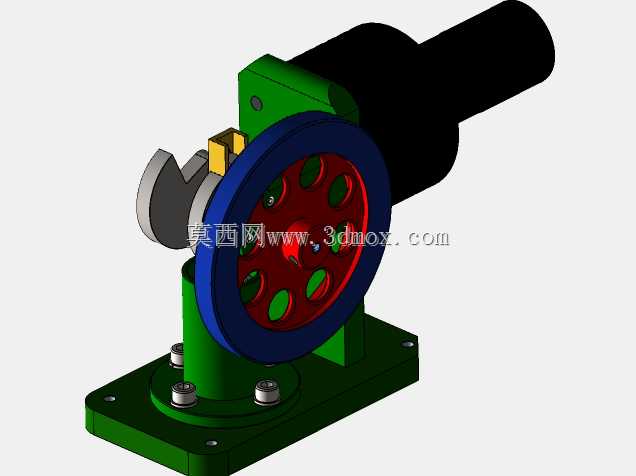

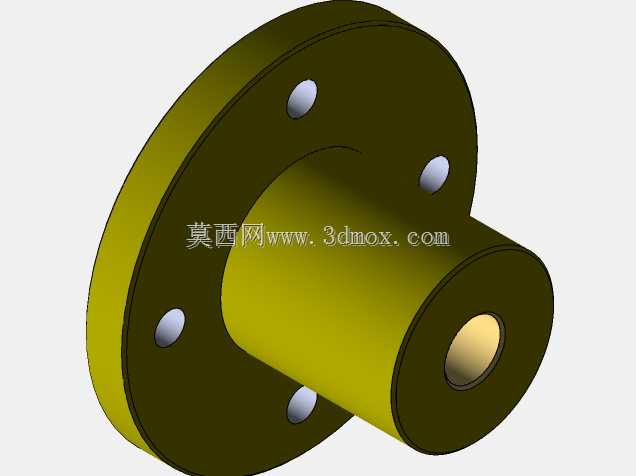

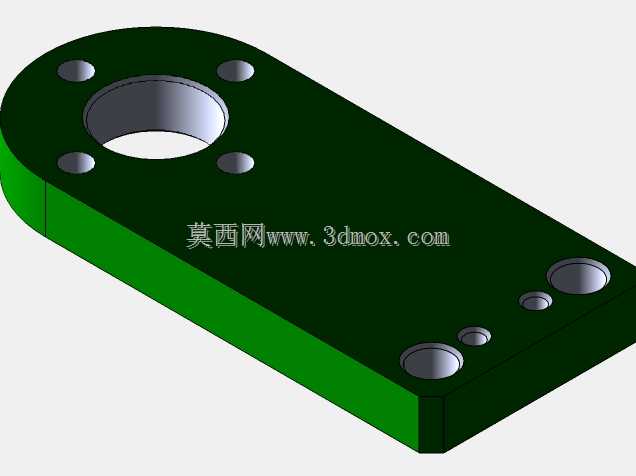

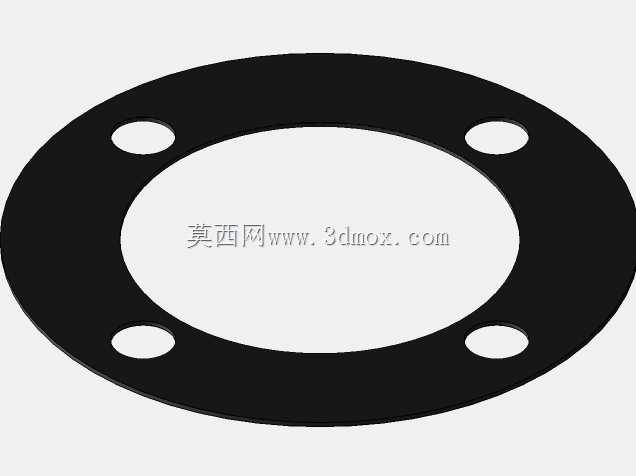

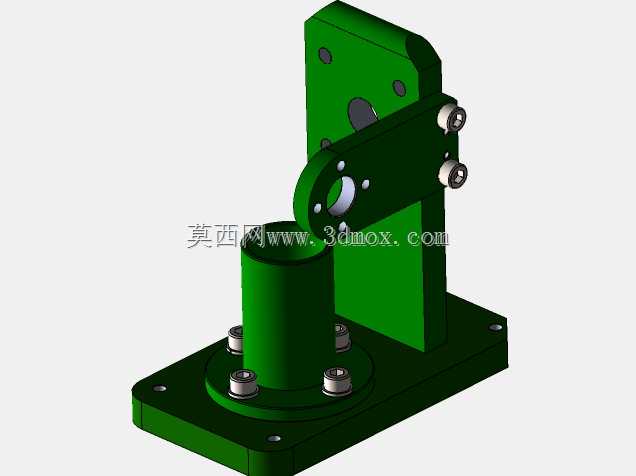

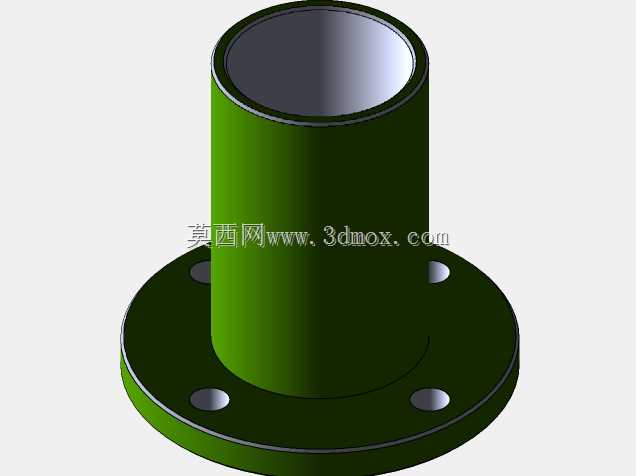

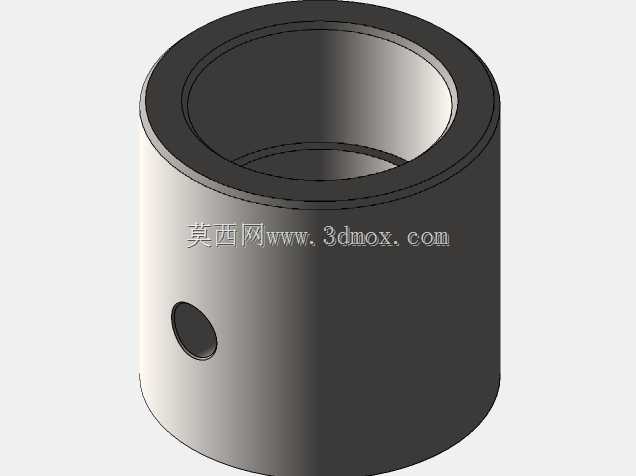

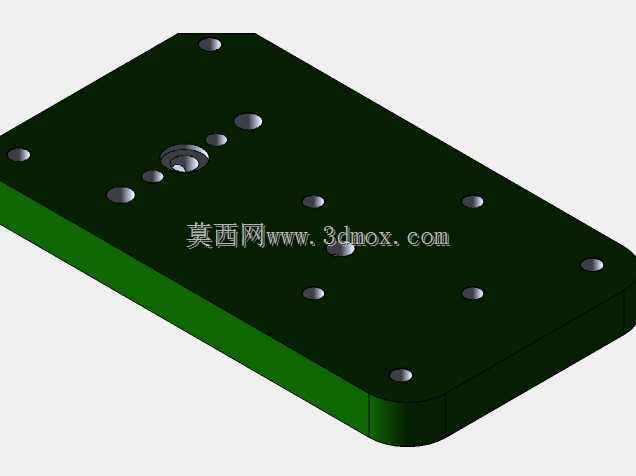

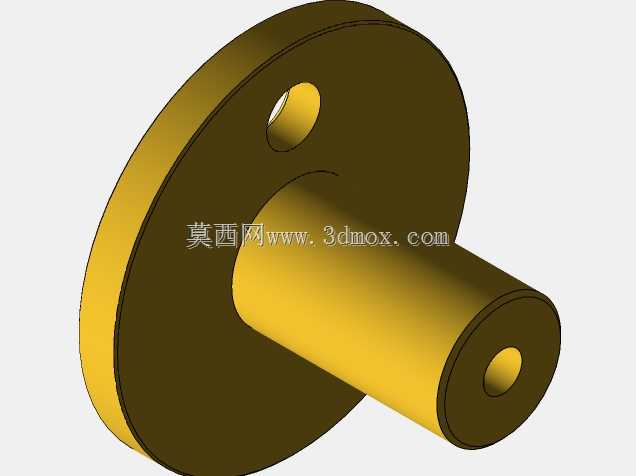

　　这款卧式斯特林动力装置的结构设计，核心围绕外燃式热力循环的工作特性展开，整体采用卧式布局压缩整机轴向占用空间，适配桌面教学演示、小型余热回收试验台等场景的安装需求。从结构组成来看，装置左侧为带散热鳍片的换热气缸组件，黑色鳍片沿气缸周向均匀排布，可在冷端循环过程中快速散出多余热量，保证冷热端温差维持在循环所需的合理区间，气缸端部采用封闭轴套结构，减少工质泄漏的同时降低运动副的摩擦损耗。中部绿色立式机架为整台设备的承载核心，机架底部为方形安装底板，底板上预留四个沉头安装孔，可通过螺栓直接固定在试验台架或演示基座上，安装孔的位置公差按照通用机械安装标准设计，可兼容多数小型动力试验台的安装孔位布局；机架上部集成了曲柄连杆机构的安装支座，

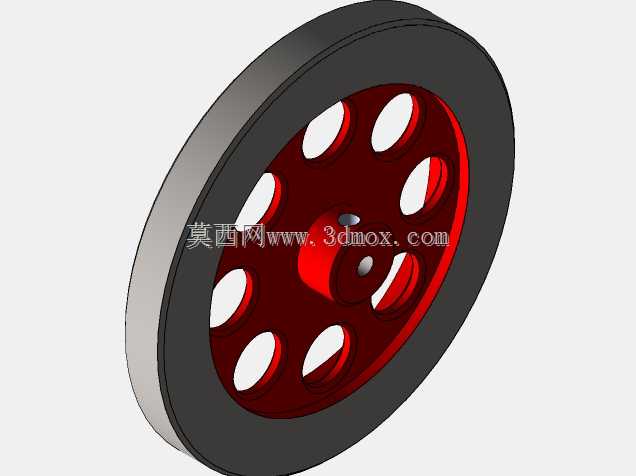

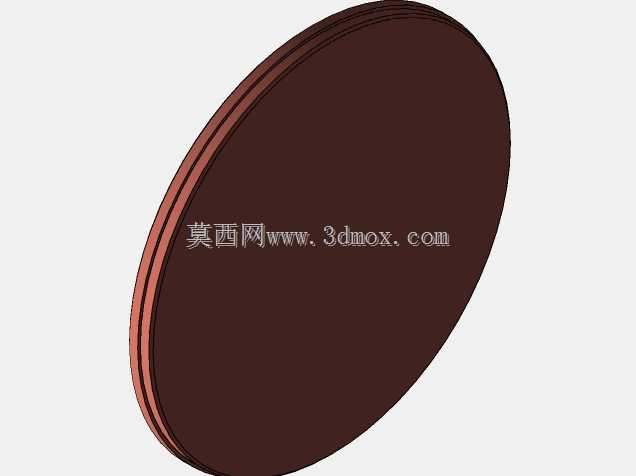

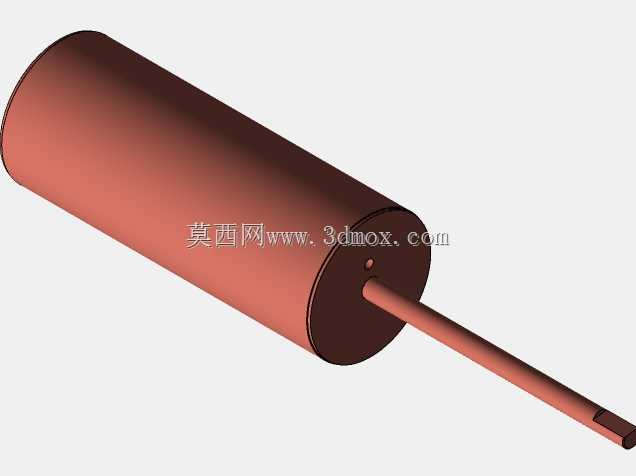

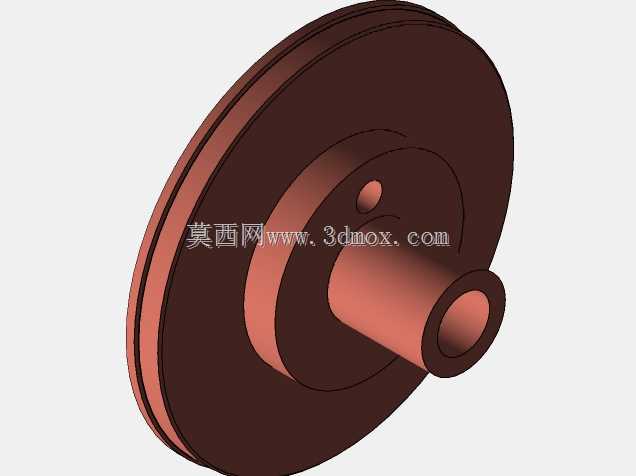

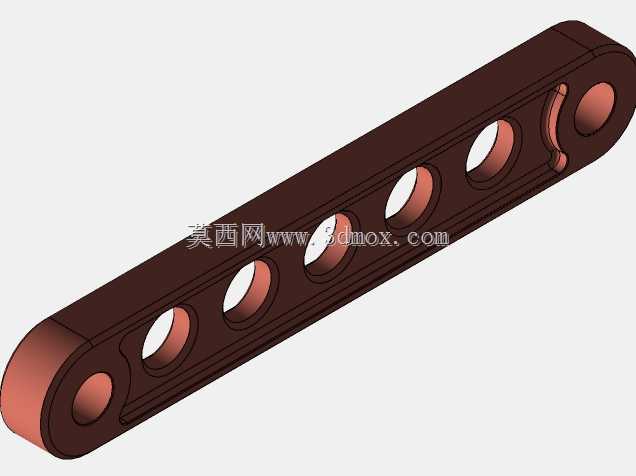

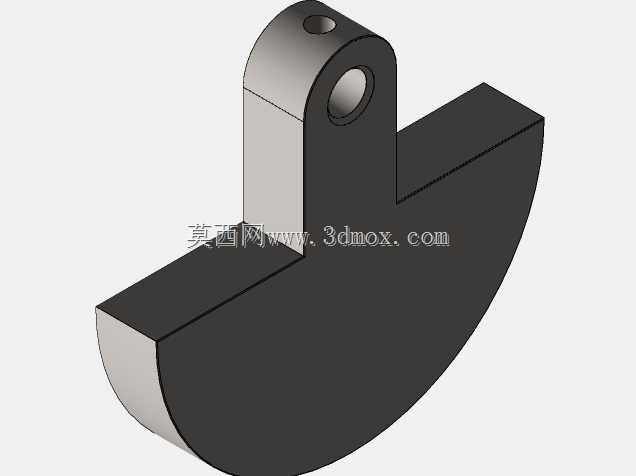

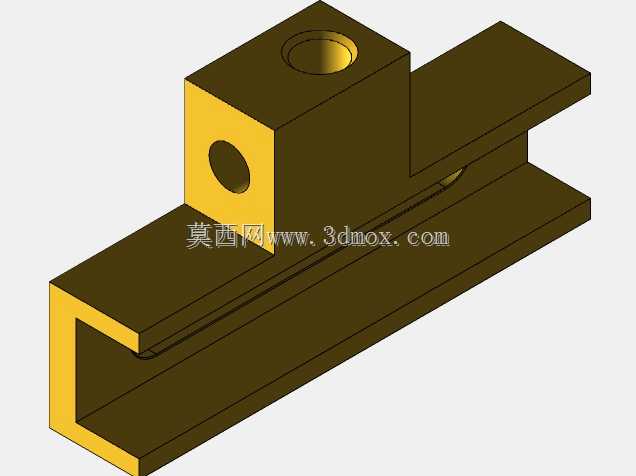

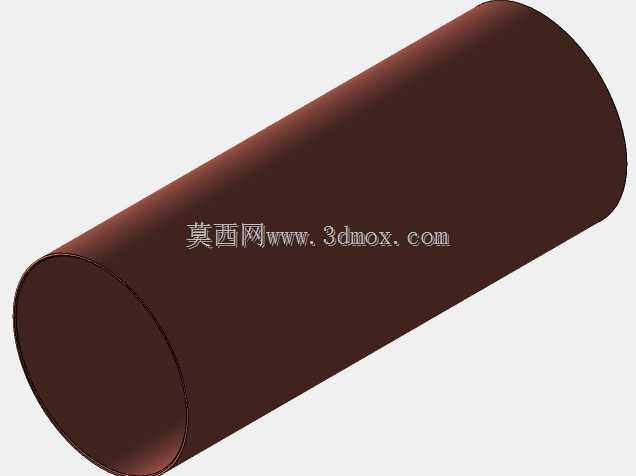

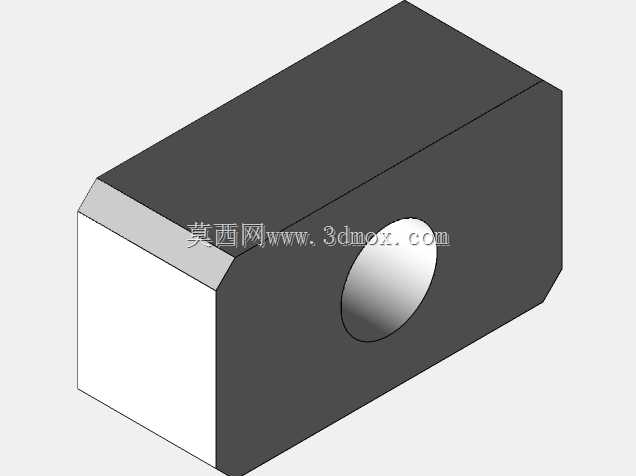

　　将动力转换组件完全容纳在机架的防护空间内，避免运动部件外露带来的安全隐患，同时保证传动部件的同轴度精度。右侧的带辐条飞轮采用红蓝分层结构，外圈蓝色轮缘提供足够的转动惯量，可储存循环做功过程中的多余动能，带动曲柄顺利越过止点位置，保证整台装置运转的连续性，飞轮中心通过平键与曲柄轴连接，拆卸维护时可直接沿轴向拔出，无需额外拆解周边机架结构。设计过程中优先考虑了运动部件的干涉校验，曲柄连杆的运动行程与气缸活塞的位移量做了精准匹配，活塞在气缸内的往复运动全程无卡滞点，连杆与曲柄销的配合采用间隙配合公差，既保证转动灵活性，又不会出现过大的旷量影响运转平稳性。整机的重心落在安装底板的几何中心范围内，即使在较高转速运转时也不会出现明显的振动，

　　无需额外加装配重块即可稳定放置。这类卧式结构的斯特林装置，相比立式布局更适合水平方向的动力输出场景，可直接通过曲轴端部连接小型发电机、水泵等负载，在低品位余热回收、科普教学演示、小型独立动力源等场景中都有对应的应用空间，结构上的模块化设计也方便后续针对不同应用场景更换气缸尺寸、飞轮重量等部件，调整整机的输出功率与运转特性。
