车载关节折叠转向节臂起重装置

　　这套折臂式起重装置主要面向随车装卸、厂区转运、狭窄场地维修和轻型物料吊装场景。与直臂吊相比，关节式臂架在靠近中部的位置设置铰接点，臂体能够像手指一样向后折叠，收车后沿车体或基座方向紧凑布置，减少外伸长度，也降低行驶和停放时的空间占用。展开时，多段臂体通过变幅和折臂动作组合，可在车辆侧面、后方以及较低净空环境下完成起钩、送钩和定位作业。

　　结构上，装置由底部回转支承座、主臂、折臂、末端吊钩连接段、液压油缸、连杆铰点和安装底板组成。基座承担整机倾覆力矩，底板预留与车辆副梁或固定工位连接的安装边界，设计时需要重点校核螺栓分布、底板厚度以及支撑面平面度。回转区域应保留足够的安全间隙，避免臂架在旋转过程中与车厢、护栏、厂房立柱或周边设备发生干涉。

　　臂架采用箱型截面思路，受力路径从吊钩载荷经末端臂、折臂铰点、主臂变幅油缸传递至基座。折叠关节处不仅是运动枢纽，也是载荷集中区域，铰点孔径、销轴强度、衬套耐磨面和耳板间距都需要围绕额定起重力矩进行匹配。油缸布置在臂体侧面与下侧之间，利用较短行程实现大角度折展；在收拢状态下，油缸不应承受异常侧向力，管路走向也需避开铰接摆动范围。

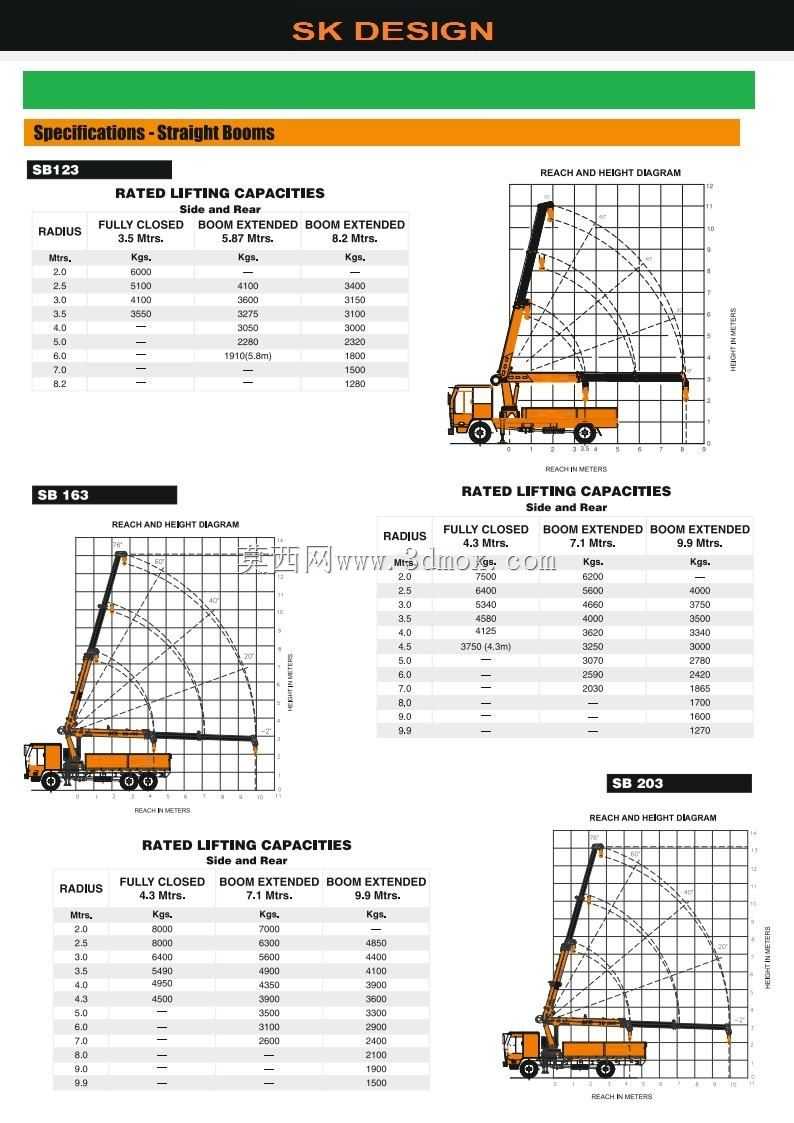

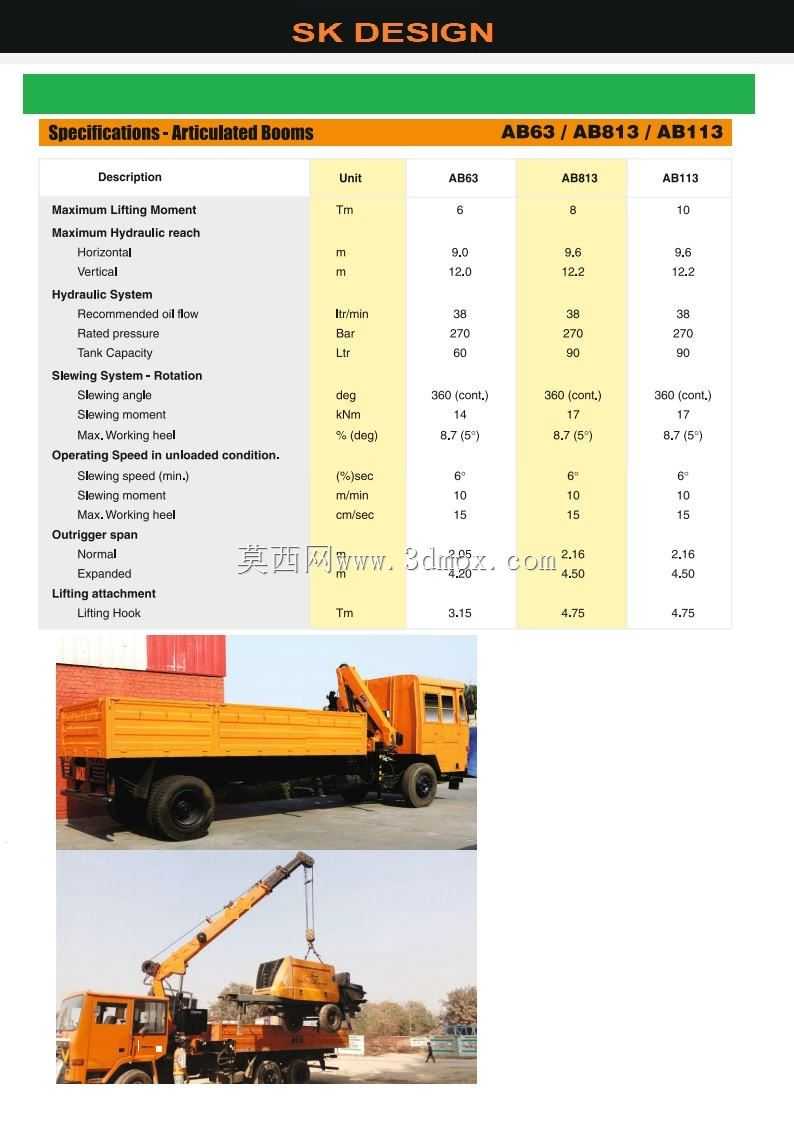

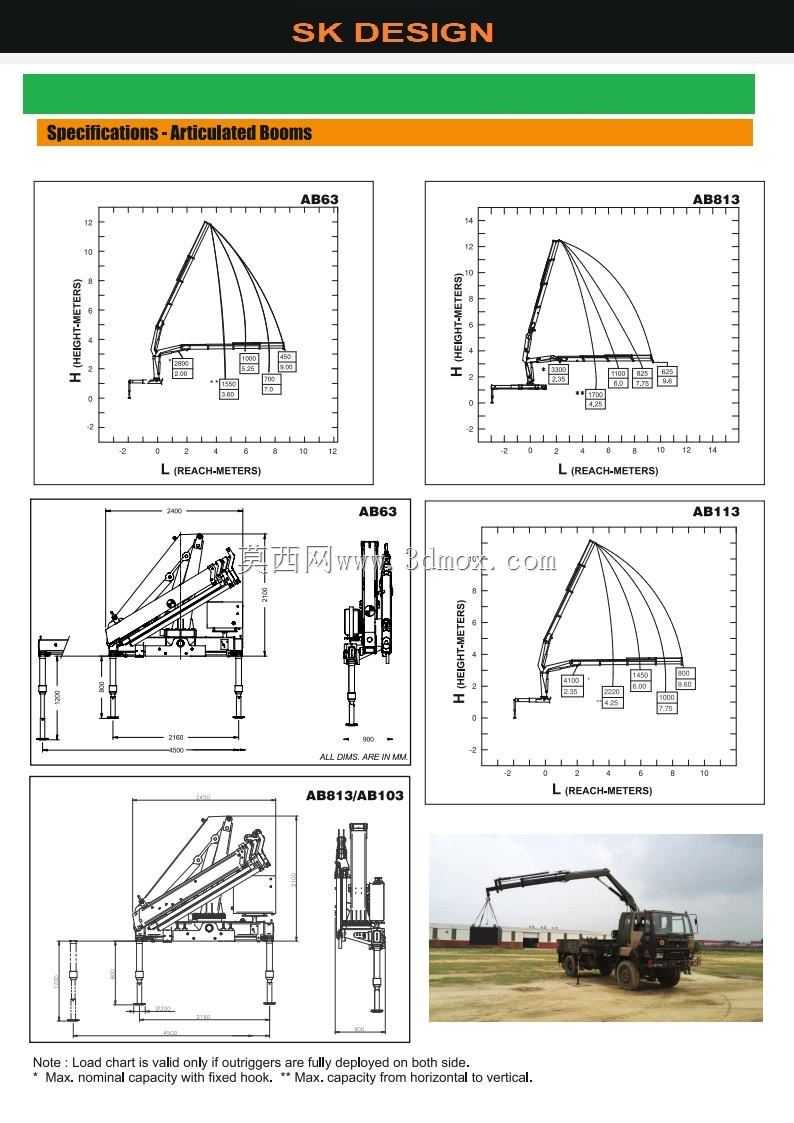

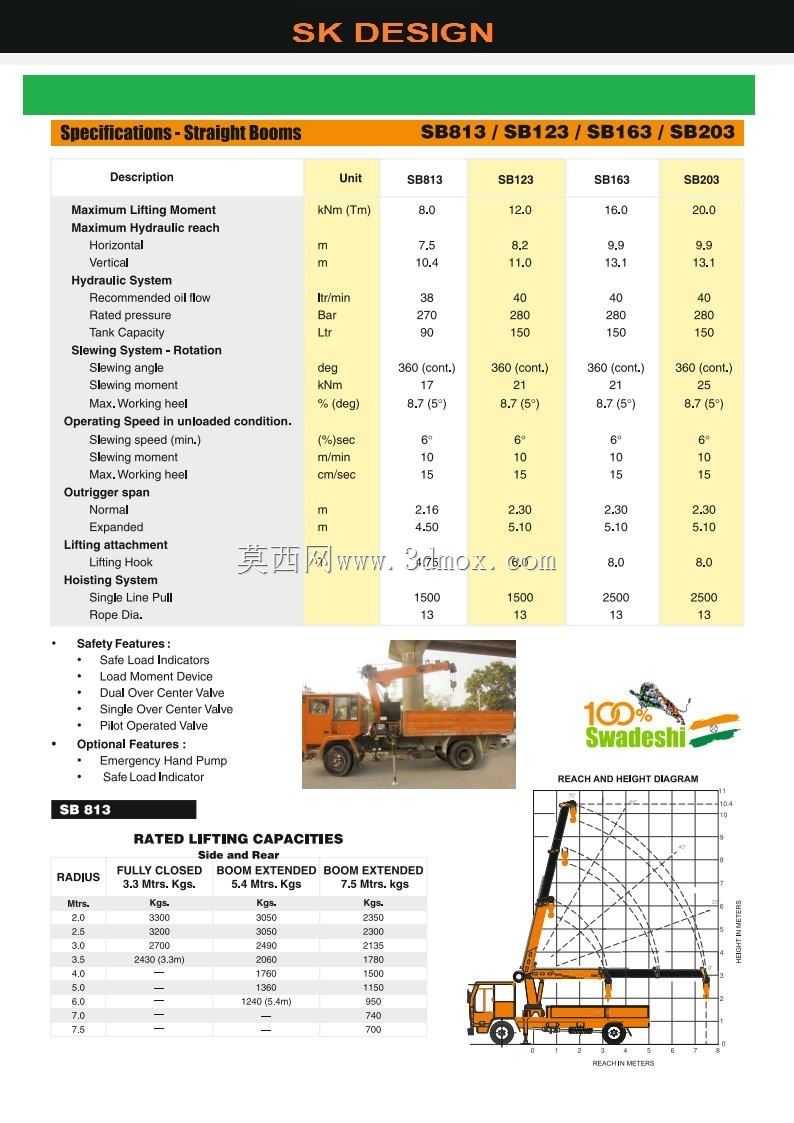

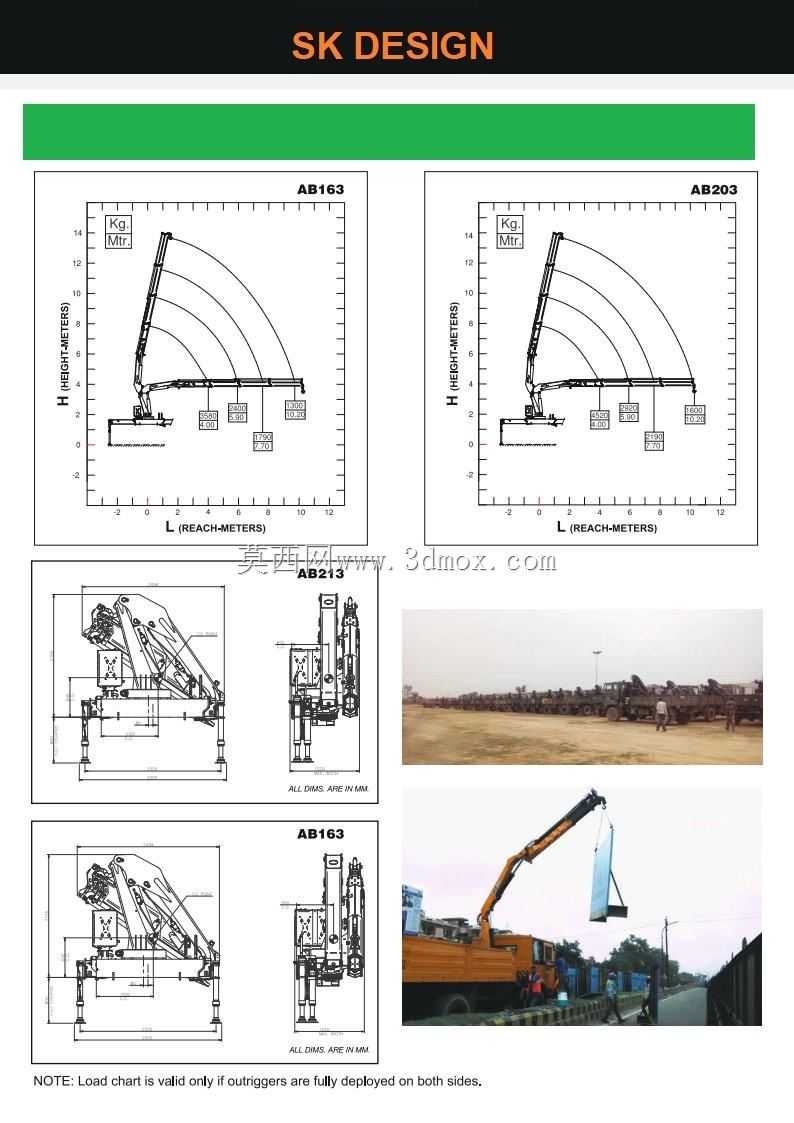

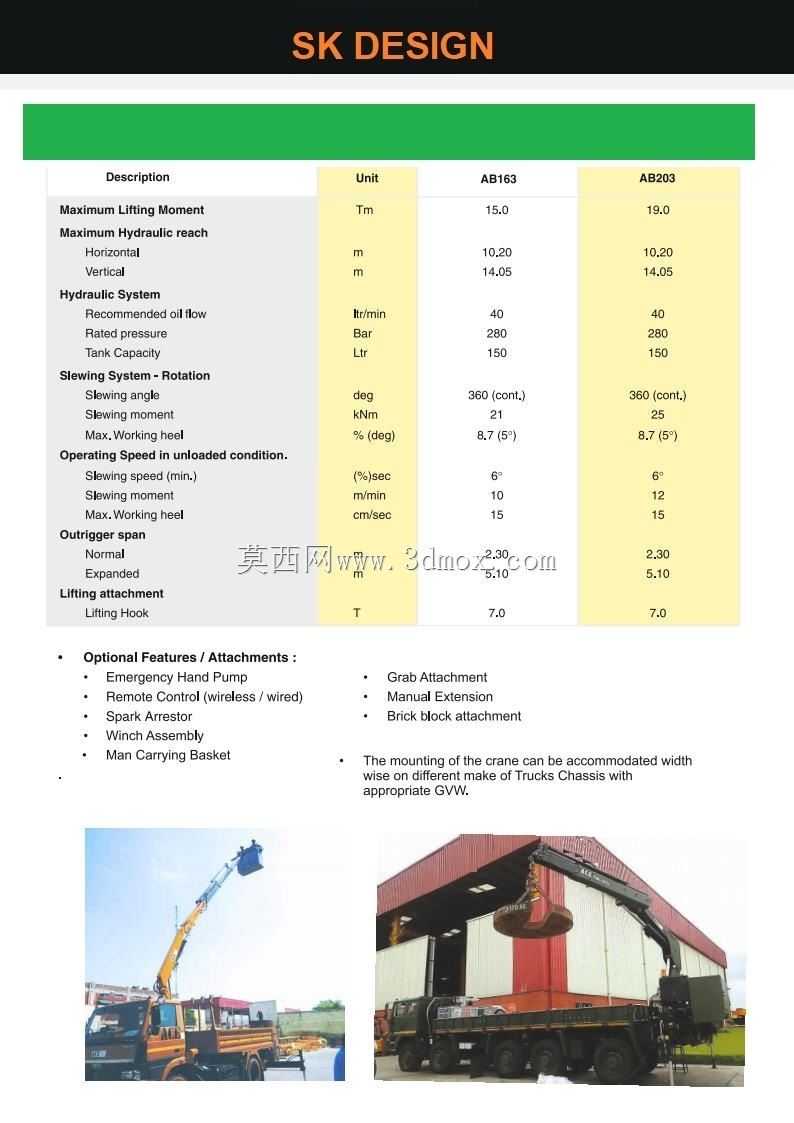

　　实际选型时，不能只看最大起重量，还要结合作业半径、起升高度、臂节角度和车辆承载能力综合判断。近距离吊装时，臂架折角小、力臂短，承载能力较高；远距离伸臂时，倾覆力矩迅速增大，必须按载荷曲线限制吊重。安装在轻型卡车或专用底盘上时，还需考虑整车轴荷、支腿跨距和作业地面承载条件；固定工位使用时，则应将基座与预埋钢板或钢结构平台可靠连接。

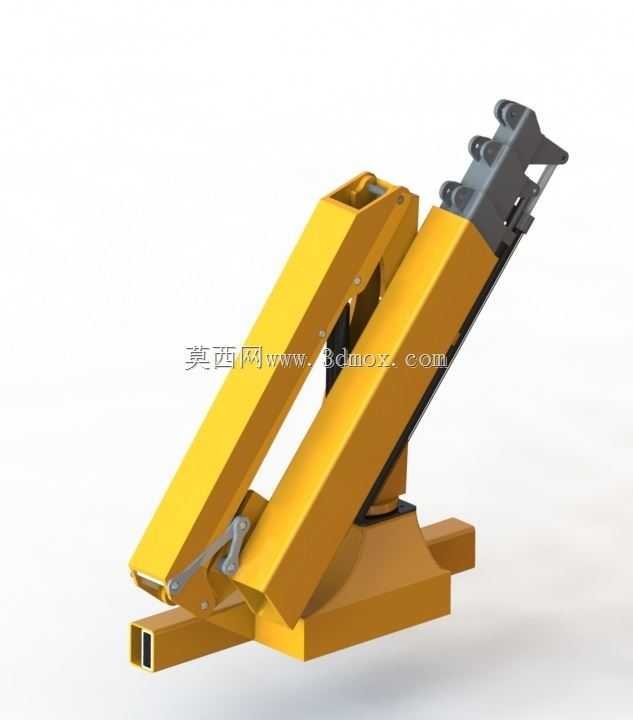

　　三维建模过程中，臂体外形保持了折臂设备典型的黄色涂装，末端执行段保留吊钩安装接口和滑轮附件位置。模型可用于检查折叠包络、展开干涉、油缸极限行程、维修拆装空间以及底盘布置关系。对于结构设计人员，该装置适合进一步开展铰点受力分析、臂架截面优化和液压管路布置；对于设备集成人员，可作为随车起重运输、应急救援、市政维护和车间短距离吊运方案的参考结构。
