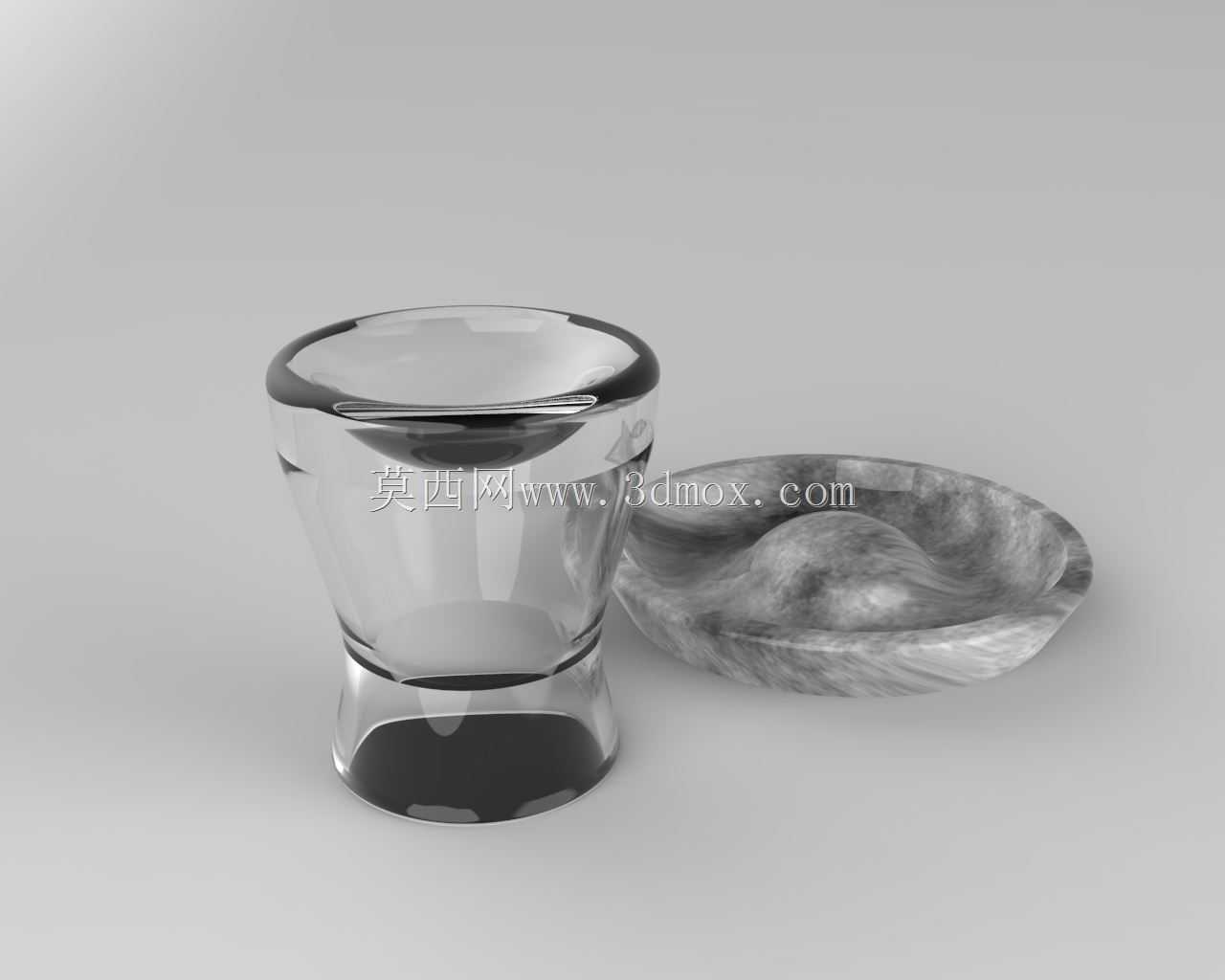

这套日用茶饮器皿围绕土耳其传统窄腰茶杯的使用习惯展开,主体包含一只上敞下收的透明玻璃杯与配套石质承托碟,杯身采用连续回转曲面成型,杯口做外翻加厚唇边,既规避饮用时唇边薄料割手的问题,也能在端取时增加手指接触面积,降低热饮传导带来的烫手感。杯身上段为直筒敞口段,方便注入红茶后观察茶汤色泽,中段向内收窄形成握持腰位,下段向外扩出平底沉腔,落座托碟时可形成稳定支撑,收腰结构同时缩小杯身中部与空气的接触截面,延缓热茶散热速度,适配当地长时间慢饮的茶饮场景。

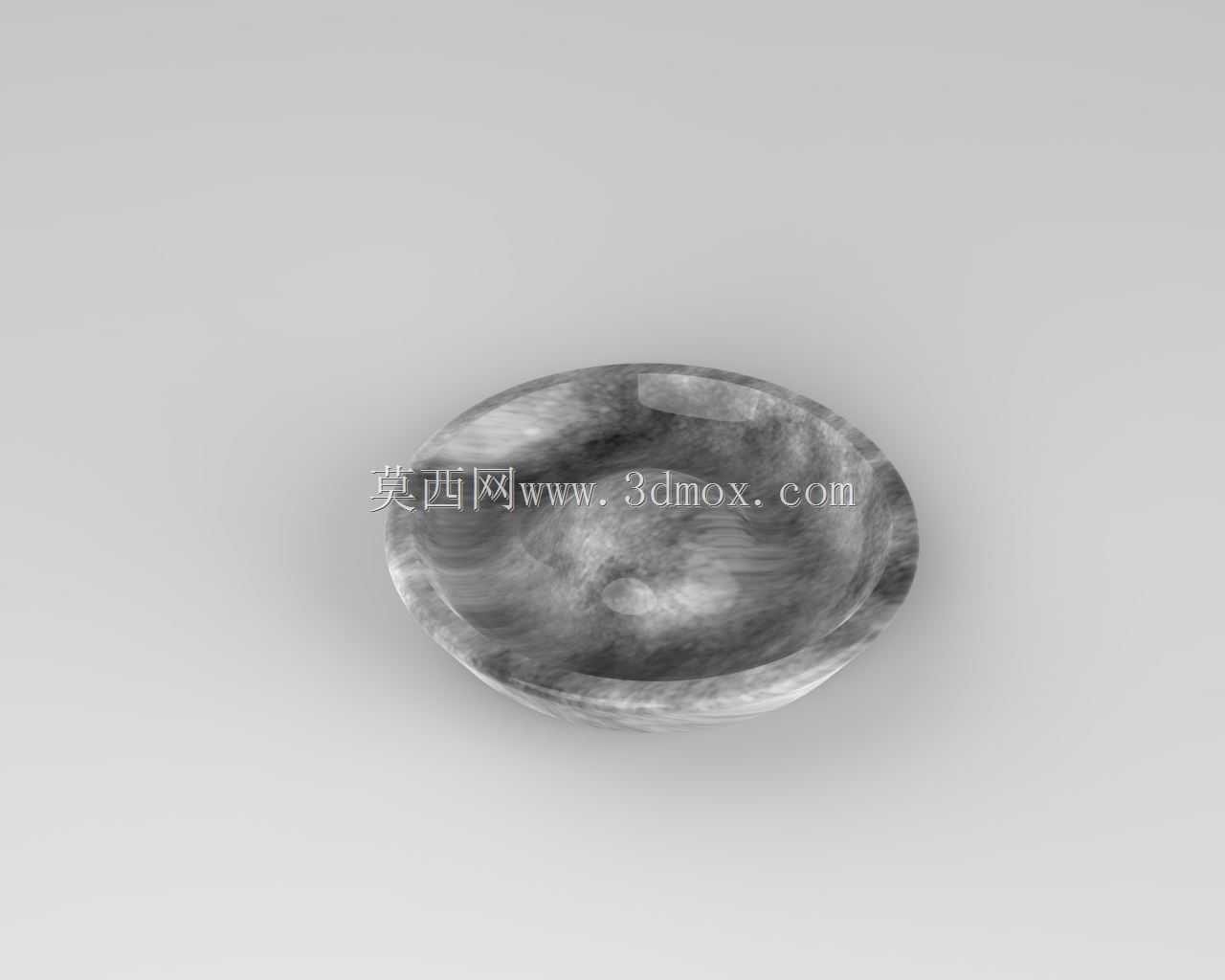

托碟采用浅腹圆盘造型,盘面中心下凹形成与杯底轮廓匹配的定位沉台,杯体落座后径向窜动被沉台侧壁限制,桌面受碰撞时杯体不易滑移倾翻;碟边做平缓抬升的挡边,不慎洒出的茶汤会被挡边截留于碟面,不会直接流淌至桌布或工作台面。碟体底面预留平整贴合面,放置在木质、石材桌面均可保持全周接触,无翘边晃动问题。

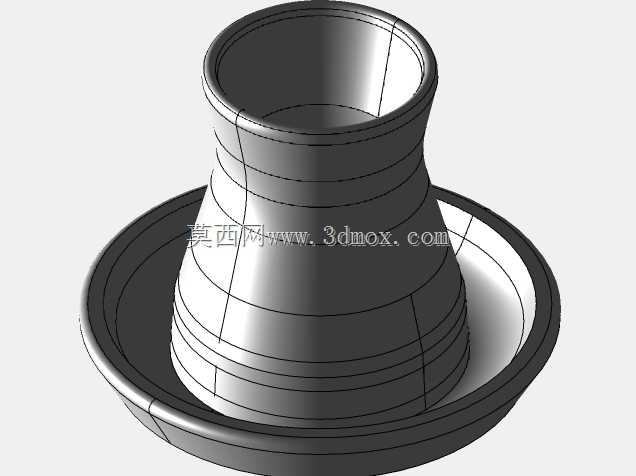

建模阶段以回转中心线为基准搭建杯身骨架,杯口、收腰位、杯底三个关键截面分别控制直径与圆角过渡,内壁曲面相对外壁均匀偏置,保证玻璃壁厚全程一致,避免吹制成型阶段出现局部料厚不均、冷却后应力集中开裂的缺陷。杯底转角做大圆弧过渡,消除直角根部的应力集中点,同时降低玻璃热胀冷缩时的碎裂风险。托碟建模优先保证沉台与杯底的配合间隙,单边预留微量间隙方便杯体取放,碟面外缘做圆角钝化,搬运清洁时不会划伤手部。

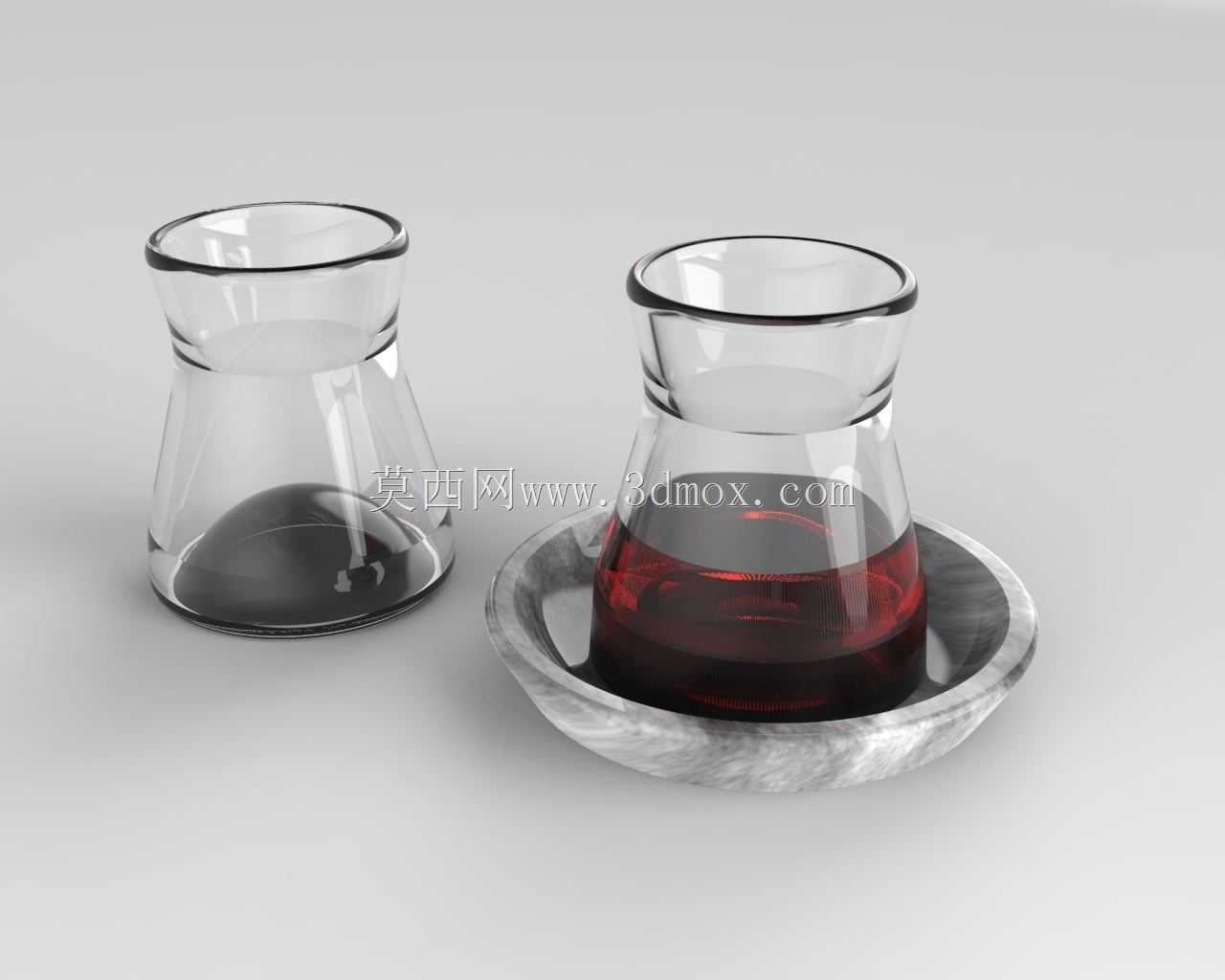

结构验证阶段重点核查杯体放置稳定性:满液状态下整体重心落在托碟沉台支撑范围内,侧向施加常规触碰力不会发生倾覆;杯身收腰位置的最小内径满足常规茶滤投放、杯刷清洁的通行需求,内部无狭窄死角,日常冲洗可快速清空残留茶汤。玻璃材质的曲面连续性达到G2以上,渲染时光线沿杯壁折射路径自然,可清晰呈现内部红茶的液面层次;石质托碟的盘面纹理与厚度匹配天然石材加工特性,边缘厚度兼顾承重强度与材料减重需求,整套器皿既满足茶饮场景的实用功能,也可作为日用玻璃制品结构设计、曲面建模的参考样件。
