多级斜齿轮传动啮合结构动画

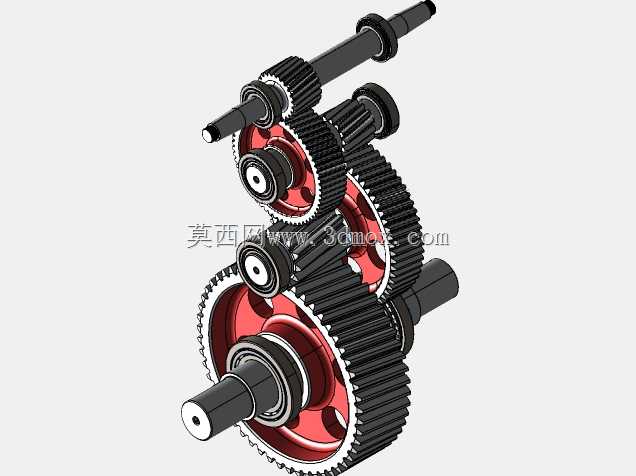

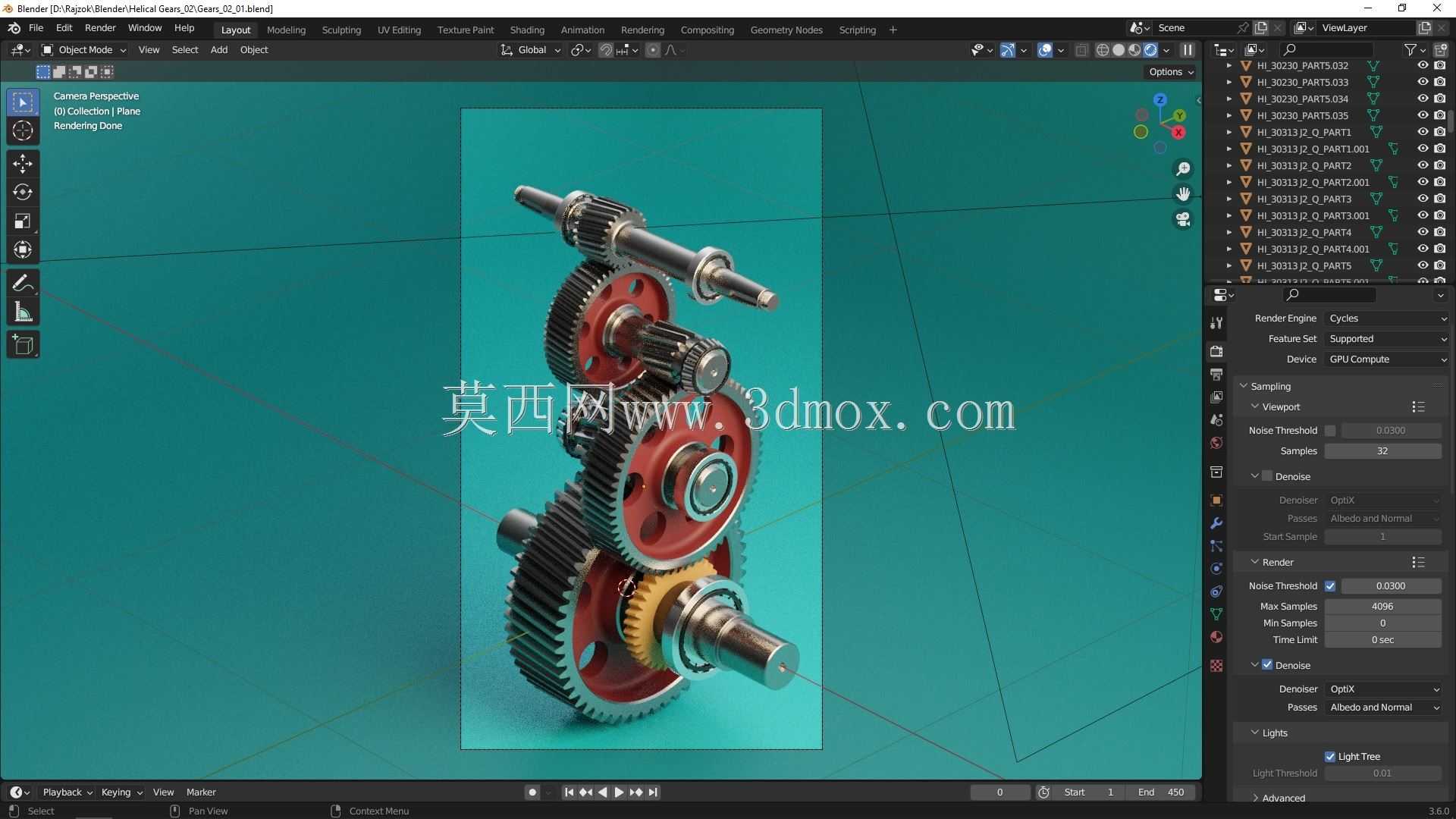

　　这套多级斜齿轮传动组件，常见于中小功率减速传动工位，在轻工输送线、小型搅拌设备、机床进给辅机以及非标自动化动力头里都能见到同类布局。做结构方案时，最先要敲定的不是齿形细节，而是输入轴与输出轴的空间走向——图中三根平行轴沿竖直方向错落排布，输入侧轴端预留联轴器对接位，输出侧轴颈可直接装同步轮、链轮或工作辊，轴端伸出长度要给锁紧螺母、挡圈和轴承端盖留出操作空间，避免现场装拆时扳手无法就位。

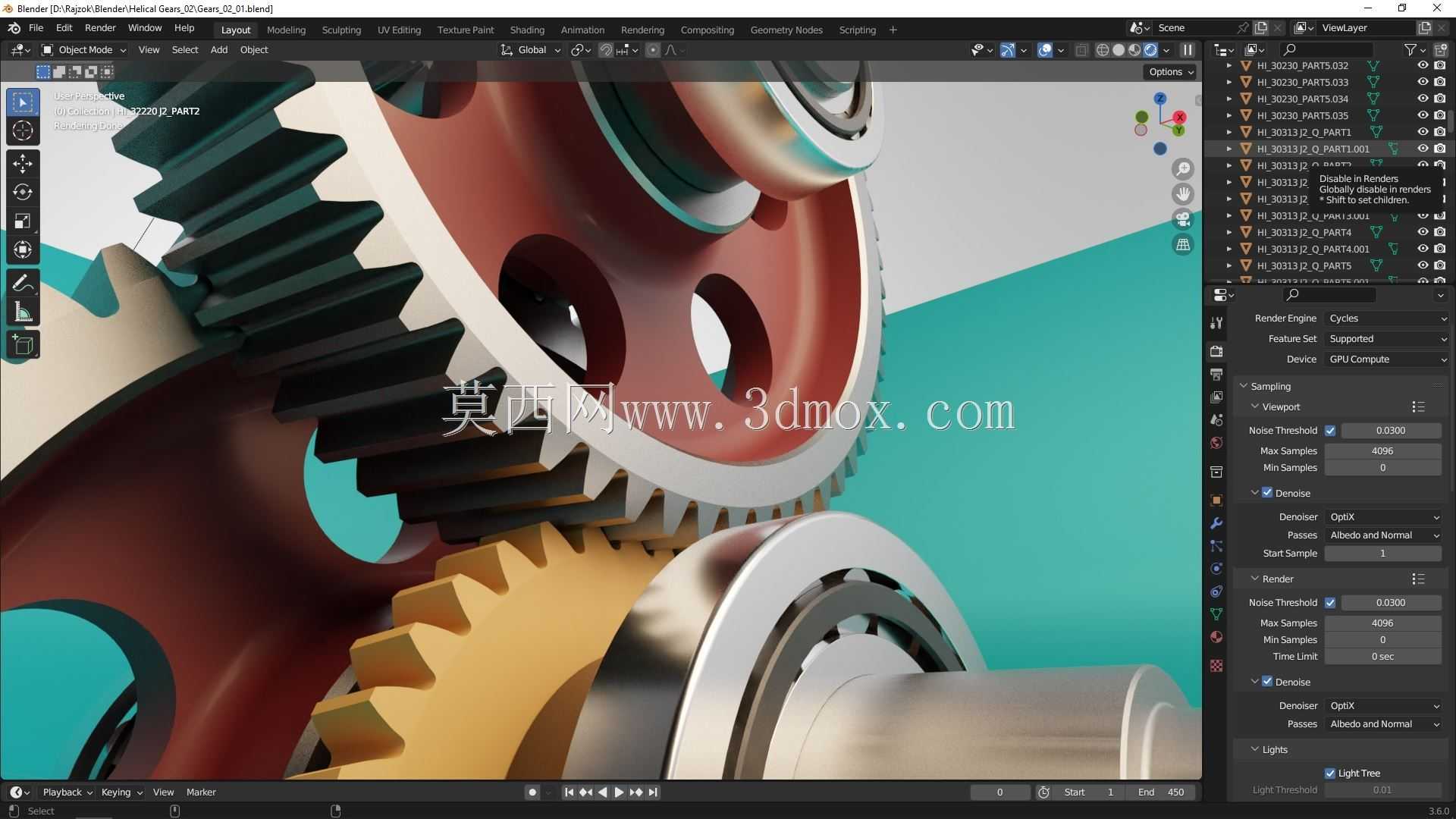

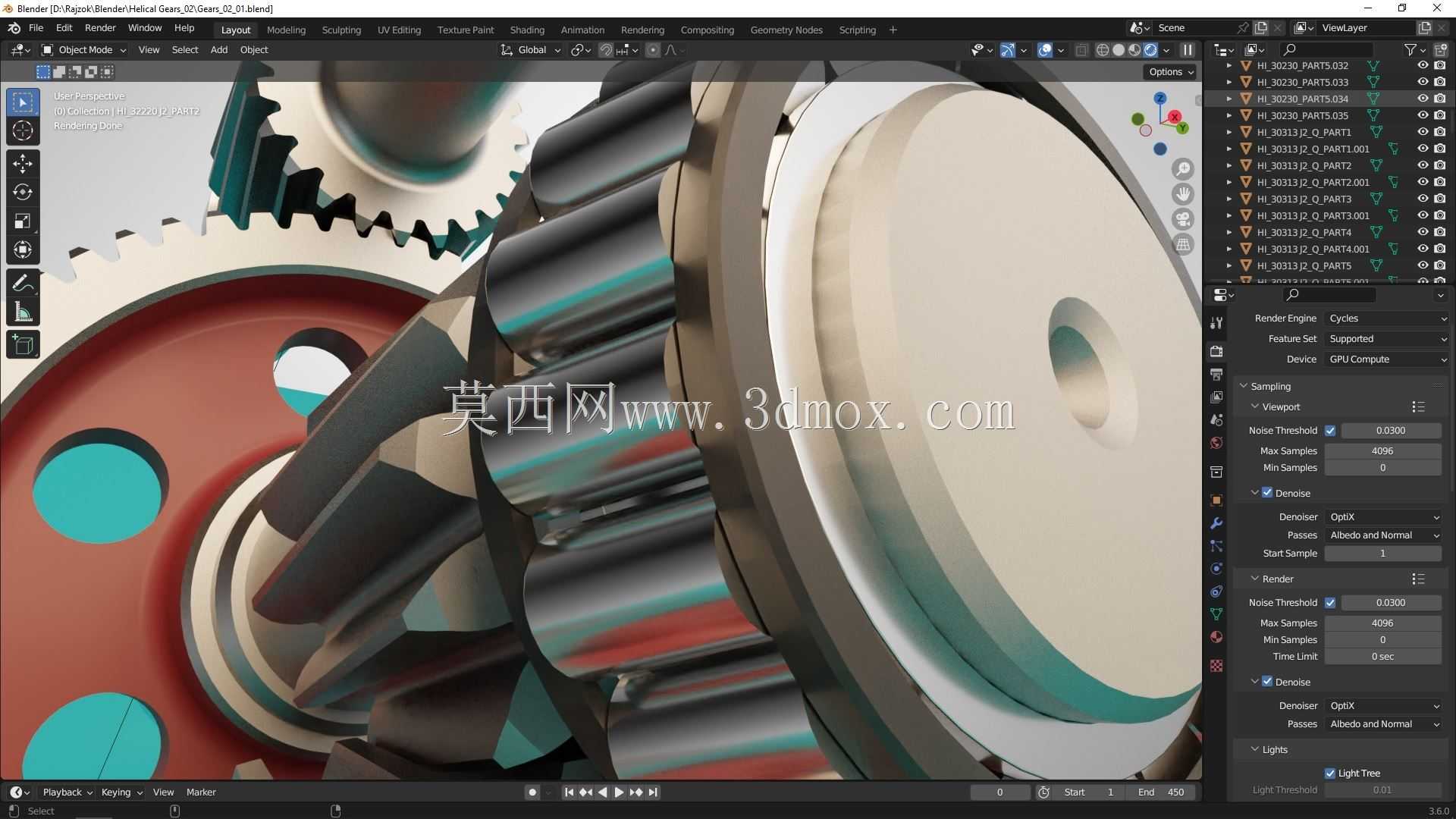

　　齿轮选用斜齿形式，核心考量是啮合重合度比直齿更高，重载启停时不会出现直齿那种逐齿撞击的顿挫感，传动噪音在1500rpm输入转速下能明显降低，适合布置在车间临近操作位的设备上。各级齿轮的齿数搭配沿动力流逐级降速：小齿主动驱动大齿从动，末级大齿盘承担最大扭矩，齿宽设计比高速级更厚，抵消低速端大扭矩带来的齿面接触应力。齿圈与轮毂的配合在建模时做了分层处理，不同直径齿轮区分配色，方便方案评审时快速核对传动链层级，也能在动画演示中清晰展示每一对齿的啮合时序。

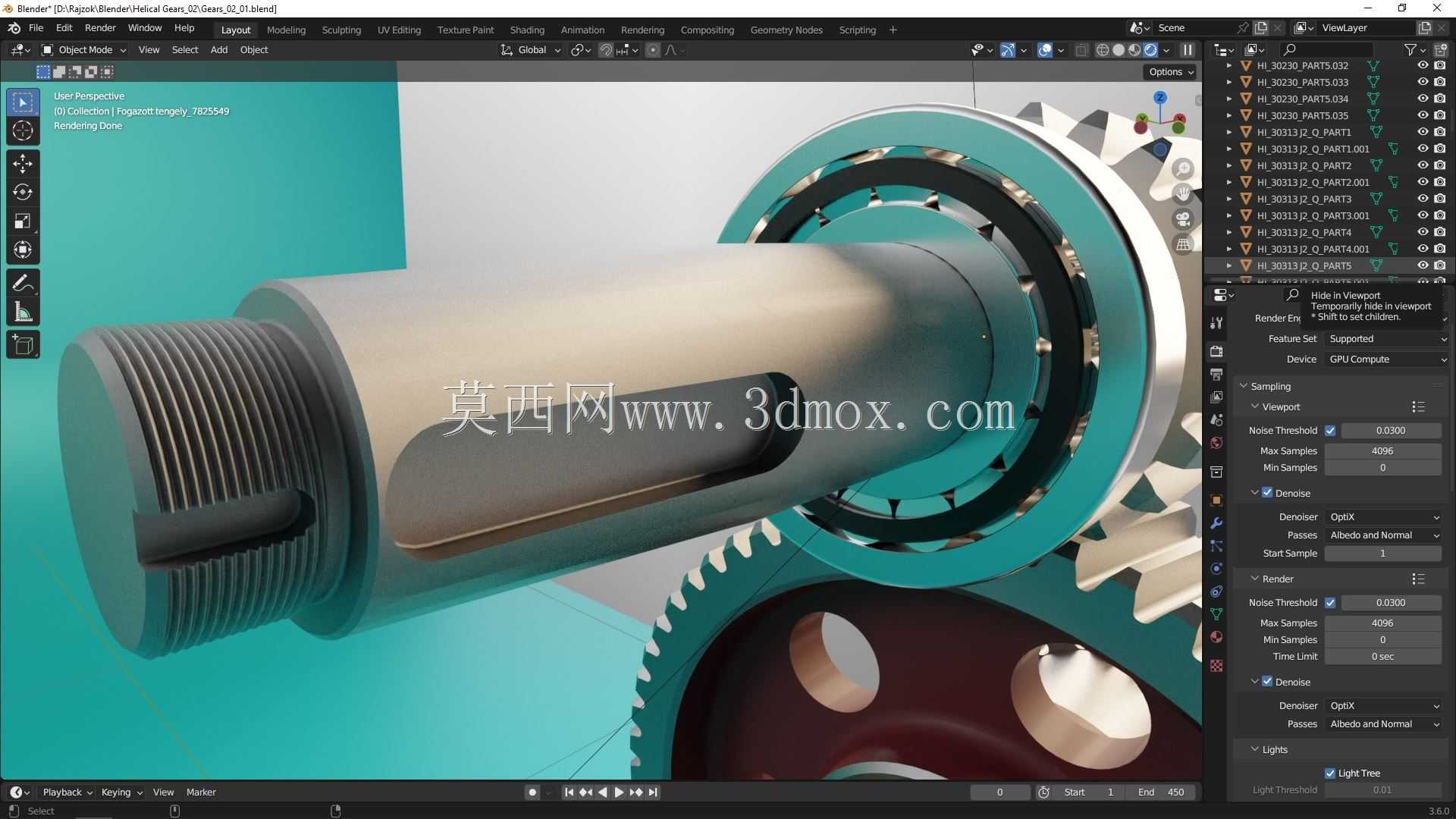

　　轴系结构上，每根转轴两端都配置深沟球轴承支撑，轴承座与箱体安装面的同轴度公差需要在工程图中标注在IT7级以内，防止轴系挠曲导致齿面偏载。齿轮与轴之间采用平键周向定位，轴肩做轴向限位，装配时齿轮从轴端套入后靠轴肩贴死，再用轴用挡圈锁定轴向位置，长期正反转工况下也不会出现窜动。箱体轮廓在布局阶段要预留齿顶圆与内壁的安全间隙，一般取模数的1~1.5倍，既要避免运转时齿面刮蹭箱壁，也要留出润滑油飞溅的空间，油浴润滑时箱底油面高度以浸没末级大齿1~2个齿高为宜。

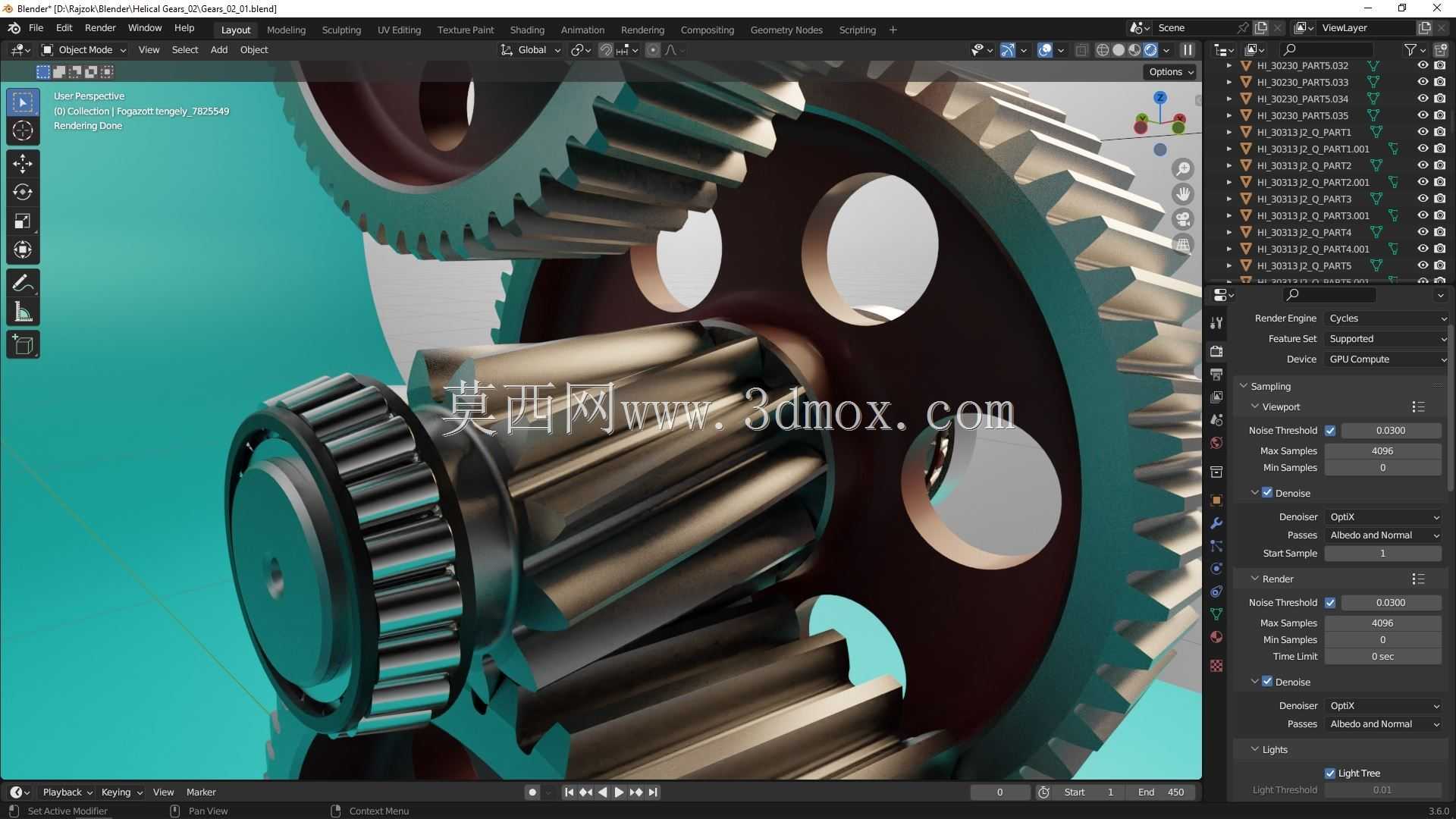

　　做干涉检查时不能只看静态装配位置，必须按传动比逐帧模拟转动：斜齿轮啮合时齿向是逐步接触退出的，要确认相邻齿轮的齿顶在转过啮合区后不会和隔壁轴上的齿轮、卡簧或轴套发生空间碰撞，轴端的锁紧件外圆不能超出齿轮齿顶圆的安全边界。安装边界方面，整套组件的轴向总宽度由两侧轴承端盖的外端面决定，径向最大轮廓是末级大齿盘的齿顶圆，现场布置机架时要在齿轮副外侧留出至少半个齿宽的检修空间，方便后期不用整体拆箱就能单独更换磨损齿件。这类传动结构的设计核心，是在有限的箱体空间里平衡减速比、承载能力与运转平顺性，每一级齿宽、轴跨距、轴承选型都要和实际工况的负载持续率匹配，才能保证长期运行无异常磨损。
