差速器锥齿轮传动结构三维建模作品

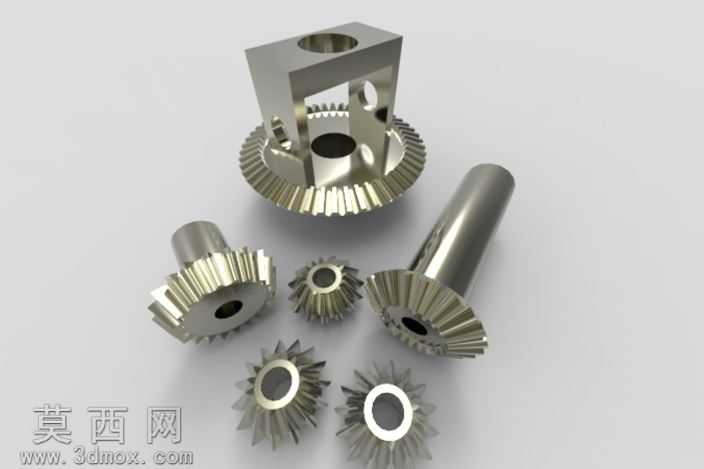

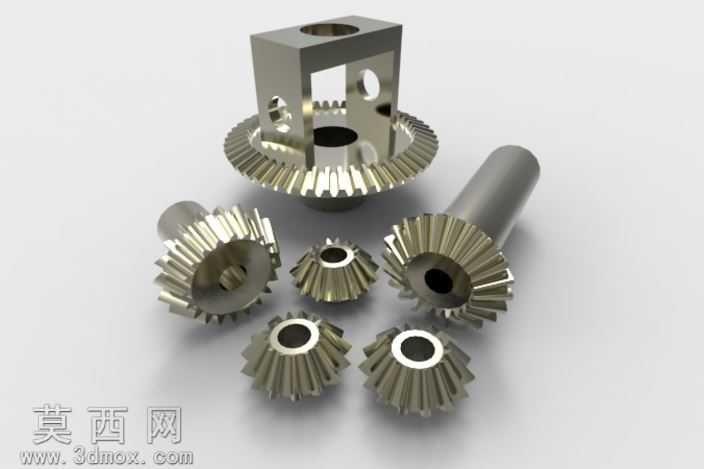

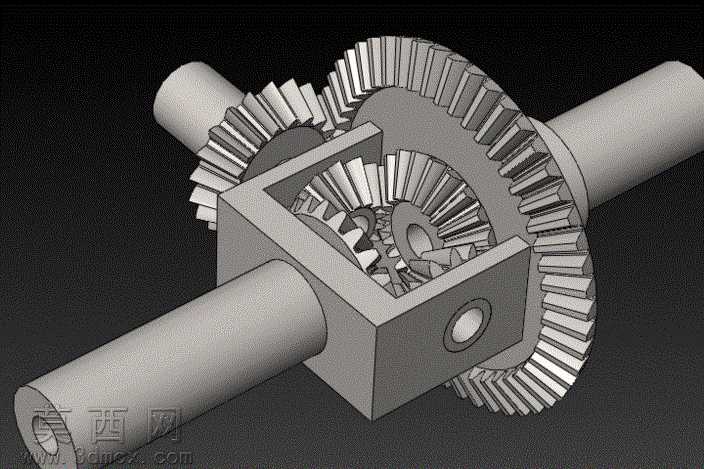

本作品为差速器锥齿轮传动机构的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与传动配合逻辑，从核心传动构件的轮廓绘制起步，先完成各传动轴的圆柱基体建模，保证轴段的同轴度、轴径尺寸符合差速器的装配基准要求，再针对核心的锥齿轮构件，依据直齿锥齿轮的齿形生成原理，通过参数化齿廓曲线拉伸、阵列、布尔运算完成齿形构建，每一个轮齿的齿顶高、齿根高、齿面锥角都经过参数校验，确保啮合时的齿面接触精度符合机械传动要求。差速器的框架壳体采用实体建模方式，先绘制壳体的方形基体轮廓，再完成轴承安装孔、轴穿装孔的切削加工，孔位的同轴度、孔与壳体端面的垂直度都严格按照装配公差要求设置，保证后续传动轴穿装后无卡滞、无偏斜。建模完成后对整体装配体进行配合约束，将四个行星锥齿轮与两个半轴锥齿轮依次完成啮合配合，约束齿轮的转动自由度与中心定位，再将壳体与半轴、传动轴完成同轴配合，模拟真实差速器的装配关系，完成装配后进行干涉检查，逐一排查轮齿啮合处、轴与壳体配合处、壳体内部齿轮容纳腔的干涉问题，调整存在配合偏差的构件尺寸，确保整个传动机构无硬干涉，可顺畅模拟差速传动的运动过程。材质渲染阶段，对所有金属构件赋予哑光合金钢材质，调整材质的粗糙度、金属度参数，还原机械加工金属零件的真实质感，对齿轮啮合面做细微的质感区分，模拟齿面精加工后的表面效果，背景采用深灰色纯色背景，搭配柔和的侧方打光，突出齿轮组的结构层次与构件轮廓，让整个差速器的内部传动结构清晰可见。设计过程中重点还原差速器的核心传动逻辑，即动力输入后通过框架带动行星齿轮公转，同时允许两侧半轴齿轮以不同转速自转，满足差速传动的功能需求，每一个构件的尺寸比例都参考真实车用差速器的结构比例设置，既保证模型的外观还原度，也确保结构逻辑符合机械原理，可作为机械原理教学、差速器结构认知的直观展示模型，也可用于后续的运动仿真、有限元分析的基础模型使用。
