离合器式限滑差速器三维结构设计

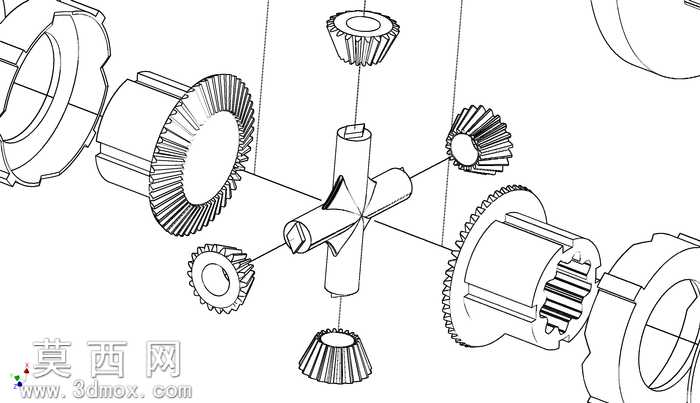

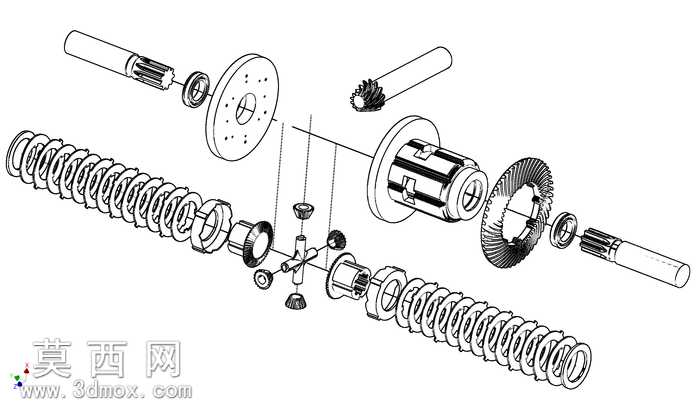

本作品为离合器式限滑差速器的三维参数化设计模型，整体建模过程严格遵循机械设计规范，以Autodesk Inventor为核心建模平台，通过全参数化草图驱动、特征布尔运算、零件间关联设计完成全部构件的搭建，最终完成整机装配与干涉校验，确保各运动部件无结构冲突，可实现差速、锁止动作的运动仿真模拟。建模过程中首先梳理差速器的动力传递逻辑：动力从主减速器从动锥齿轮输入，经差速器壳体传递至行星齿轮轴，再通过行星锥齿轮与半轴锥齿轮的啮合将动力分配至两侧输出轴，当两侧车轮附着力出现差异时，离合器组件可通过摩擦片的压紧作用限制半轴与差速器壳的转速差，避免单侧车轮打滑空转，实现扭矩的按需分配。各零件建模阶段，针对轴类零件采用旋转特征加键槽、退刀槽等切除特征完成，对锥齿轮类零件通过渐开线齿廓参数方程生成齿形曲线，经放样、阵列生成完整轮齿结构，保证齿形啮合精度符合传动设计要求；离合器摩擦片组采用阵列特征完成多片摩擦片与钢片的交替排布，还原摩擦式锁止机构的真实结构；行星架、半轴等壳体类零件通过拉伸、抽壳、加强筋特征构建，在保证结构强度的同时还原轻量化设计细节。材质渲染阶段，对齿轮啮合面、轴承滚道等摩擦工作面赋予合金钢抛光材质，对差速器壳体、行星架等承载构件赋予铸钢哑光材质，对离合器摩擦片赋予复合材料摩擦纹理材质，对输出半轴表面做调质氧化发黑的材质表现，通过环境光遮蔽、全局光照渲染参数调整，清晰呈现各零件的装配层级与结构边界。设计过程中严格匹配性能参数：最大设计输入扭矩200N·m，冠状齿轮传动比为4:1，扭矩偏置比为4:1，所有零件的配合公差均参考汽车传动部件设计标准设定，轴承安装位、齿轮啮合侧隙、离合器片间隙均预留合理装配余量，完整包含轴锥齿轮、行星锥齿轮、半轴与拟合轴齿轮、行星架、环齿轮行星架、齿轮传动轴、离合器、轴承等全部核心构件，可直接用于传动原理教学、结构改进设计参考、运动仿真分析等场景，清晰展现限滑差速器相较于普通开式差速器的锁止结构优势，还原离合器式限滑差速器的动力传递与锁止动作逻辑。
