细尖针管头绘图插画勾线笔结构设计

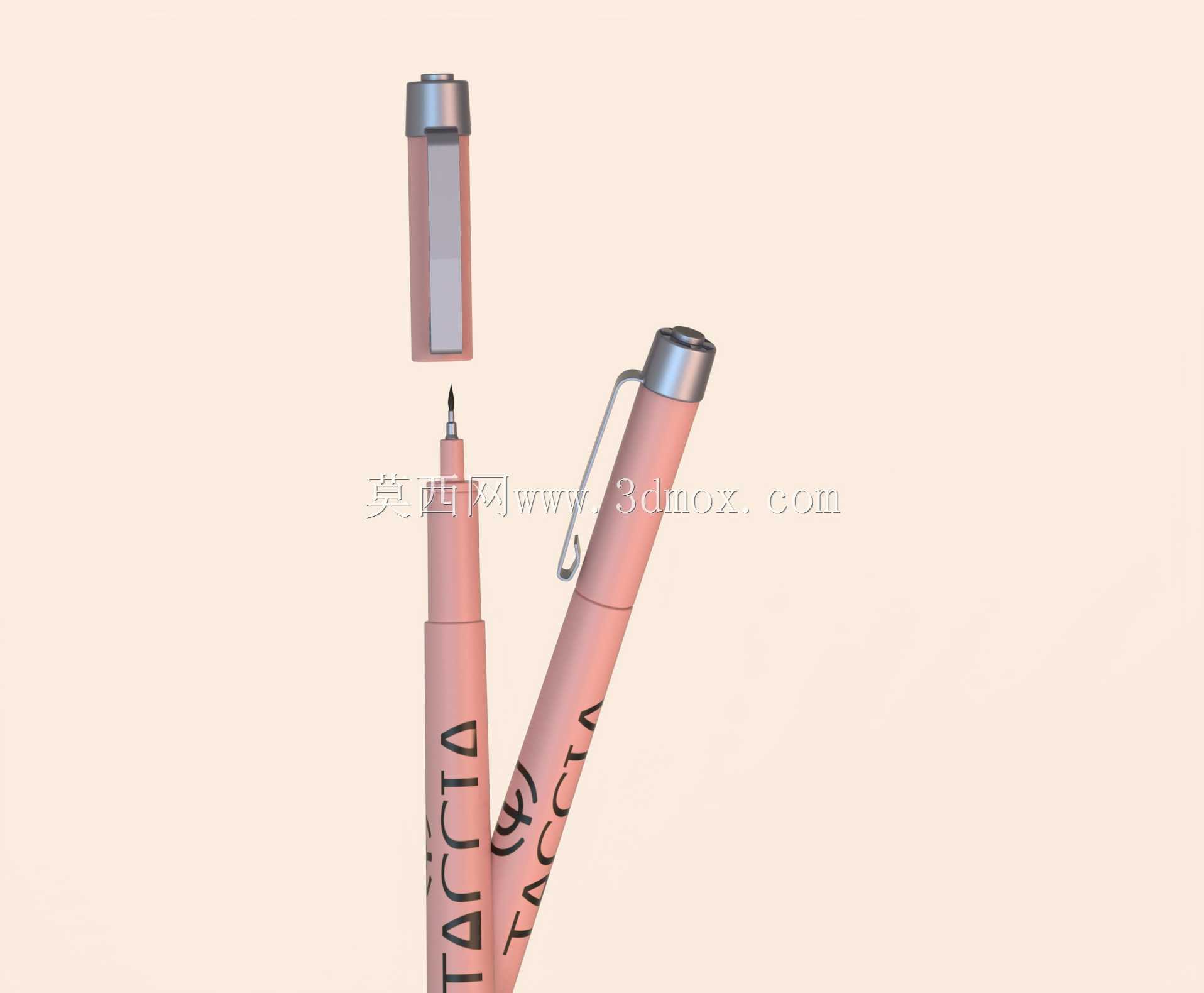

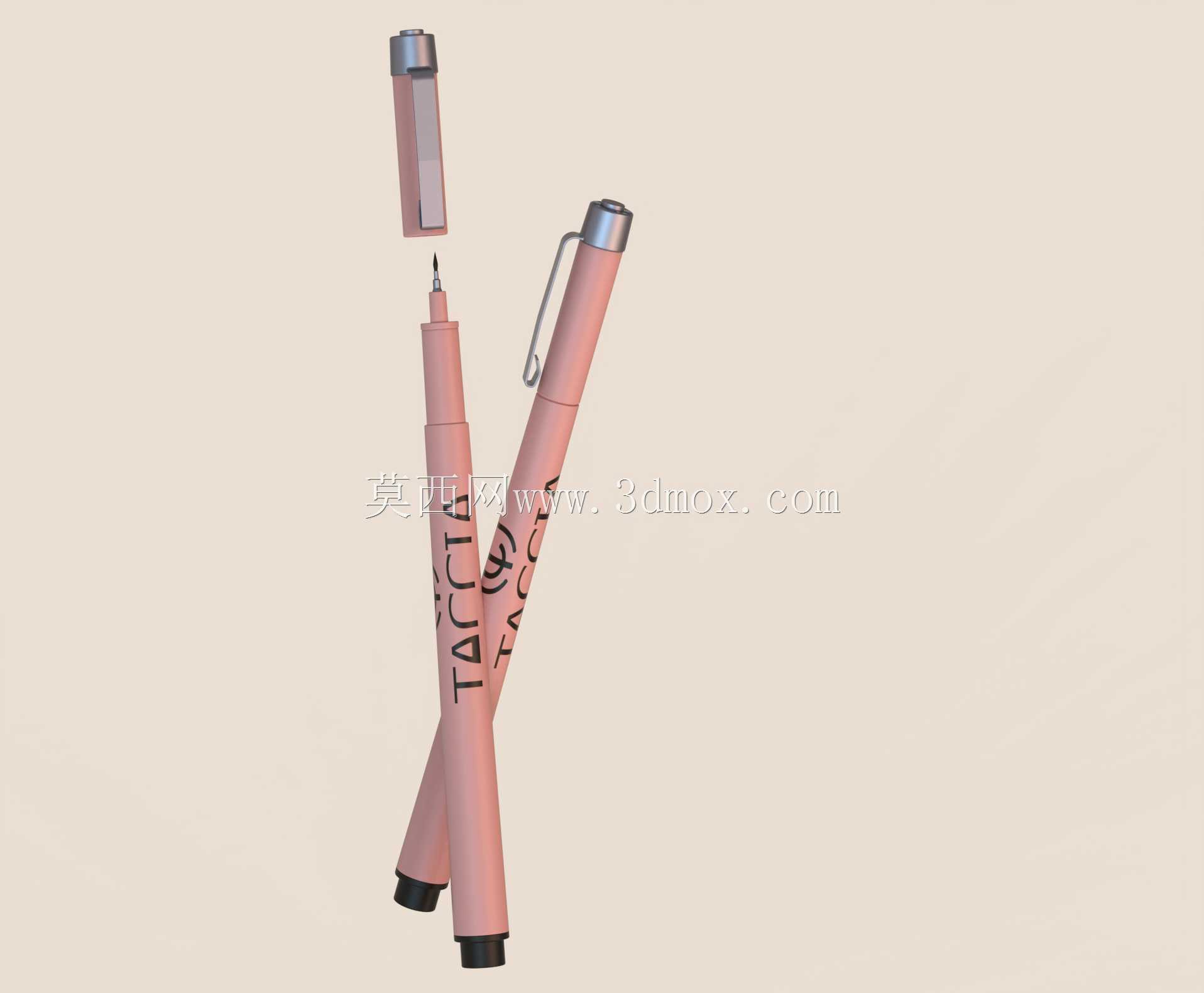

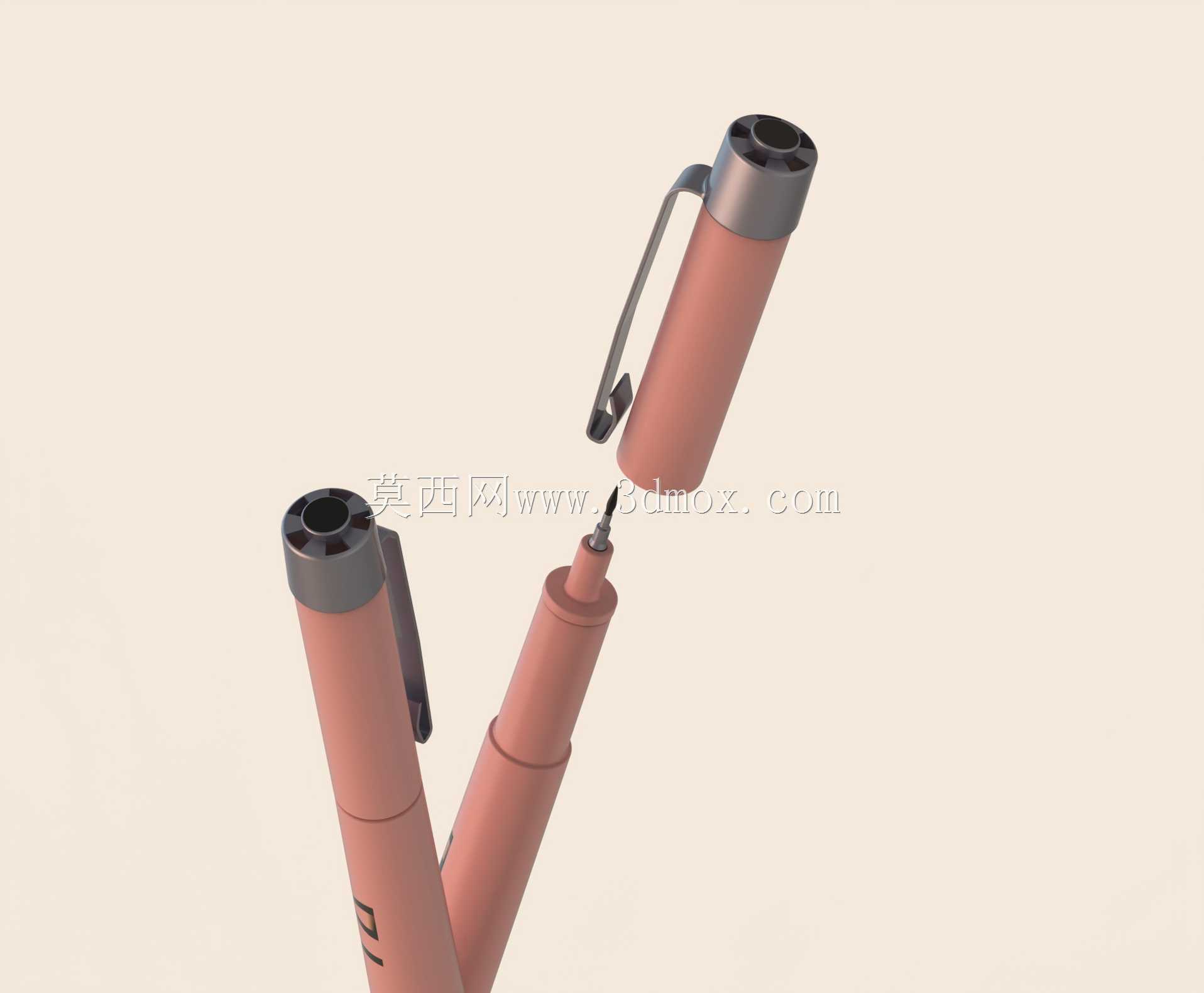

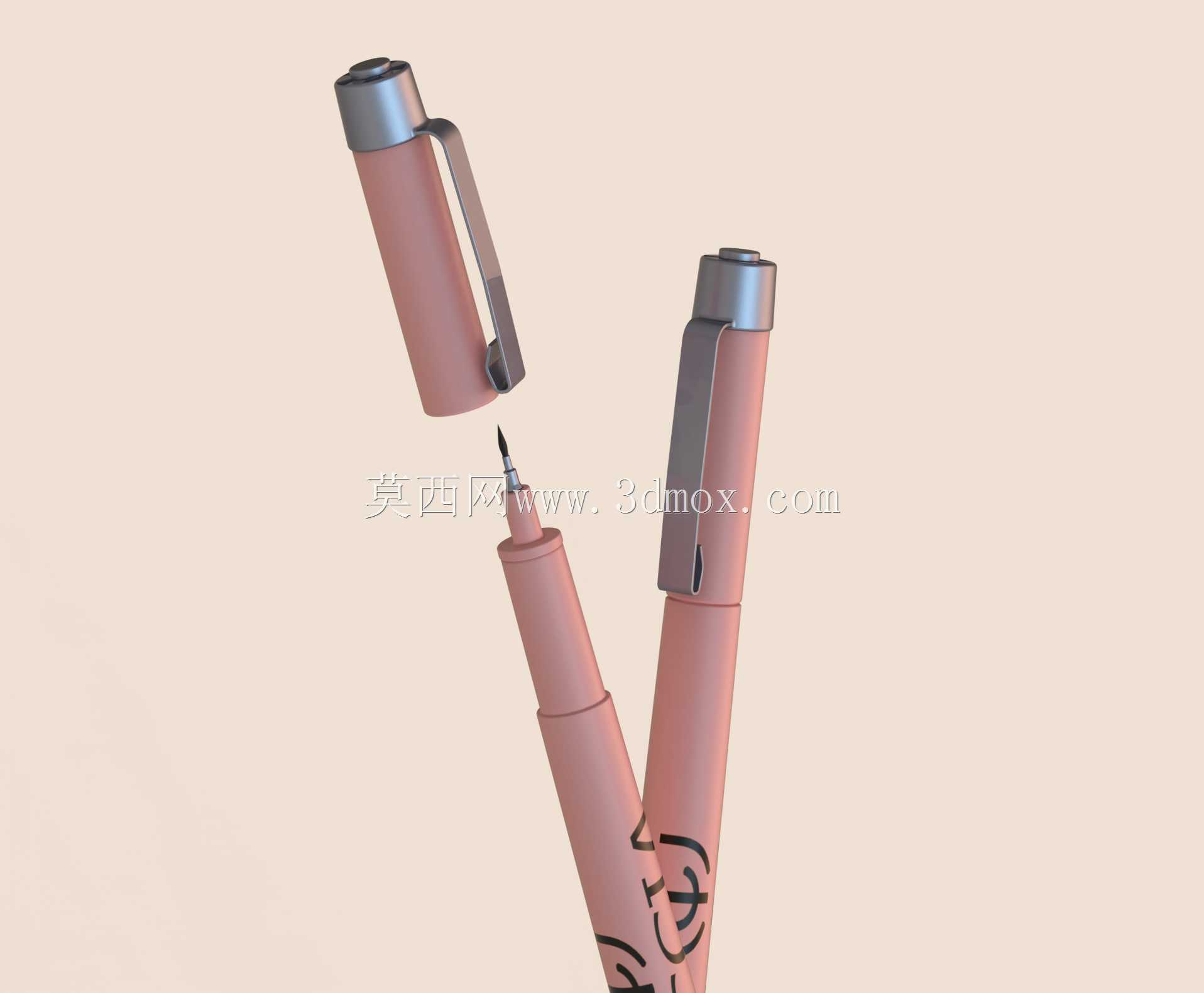

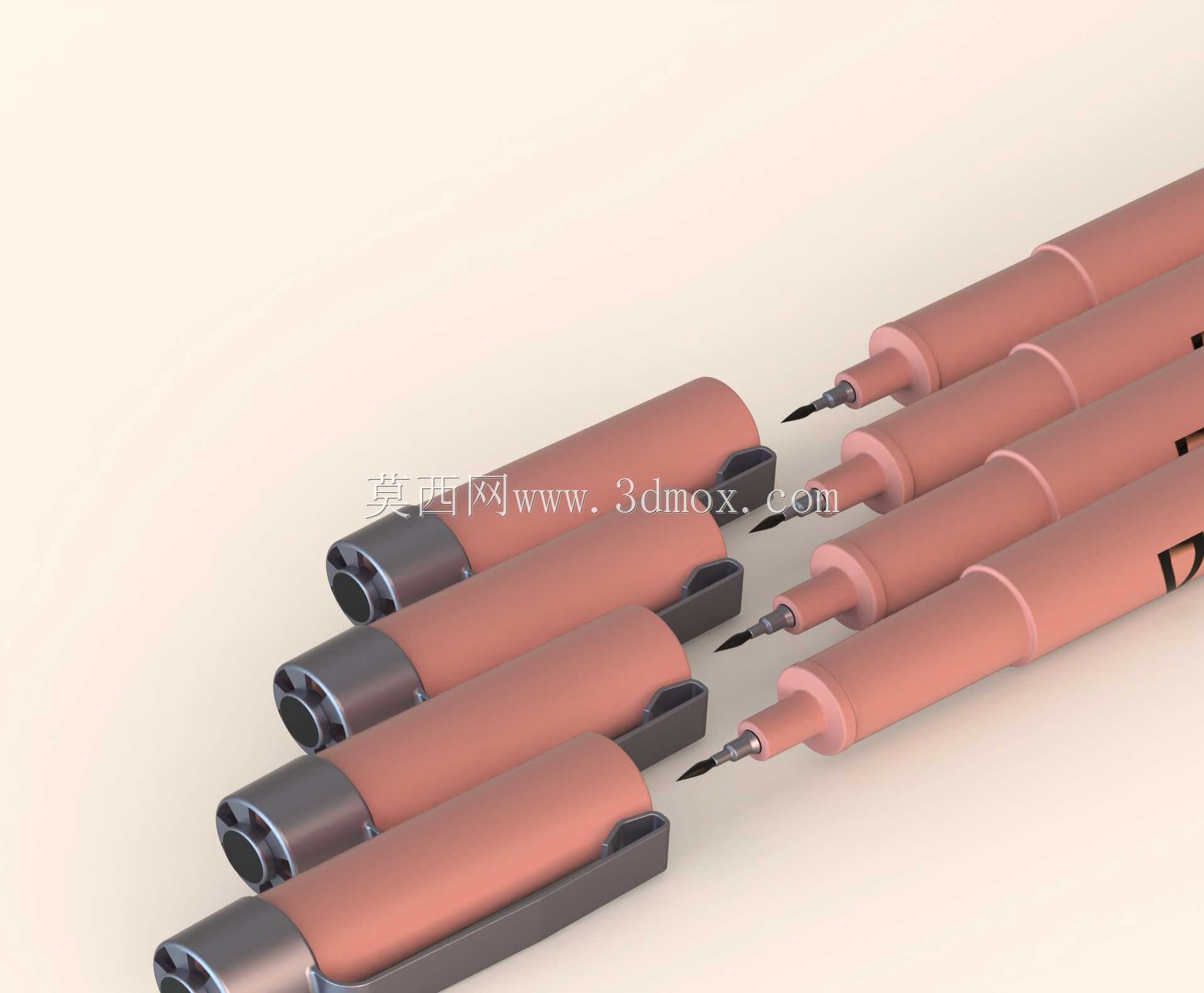

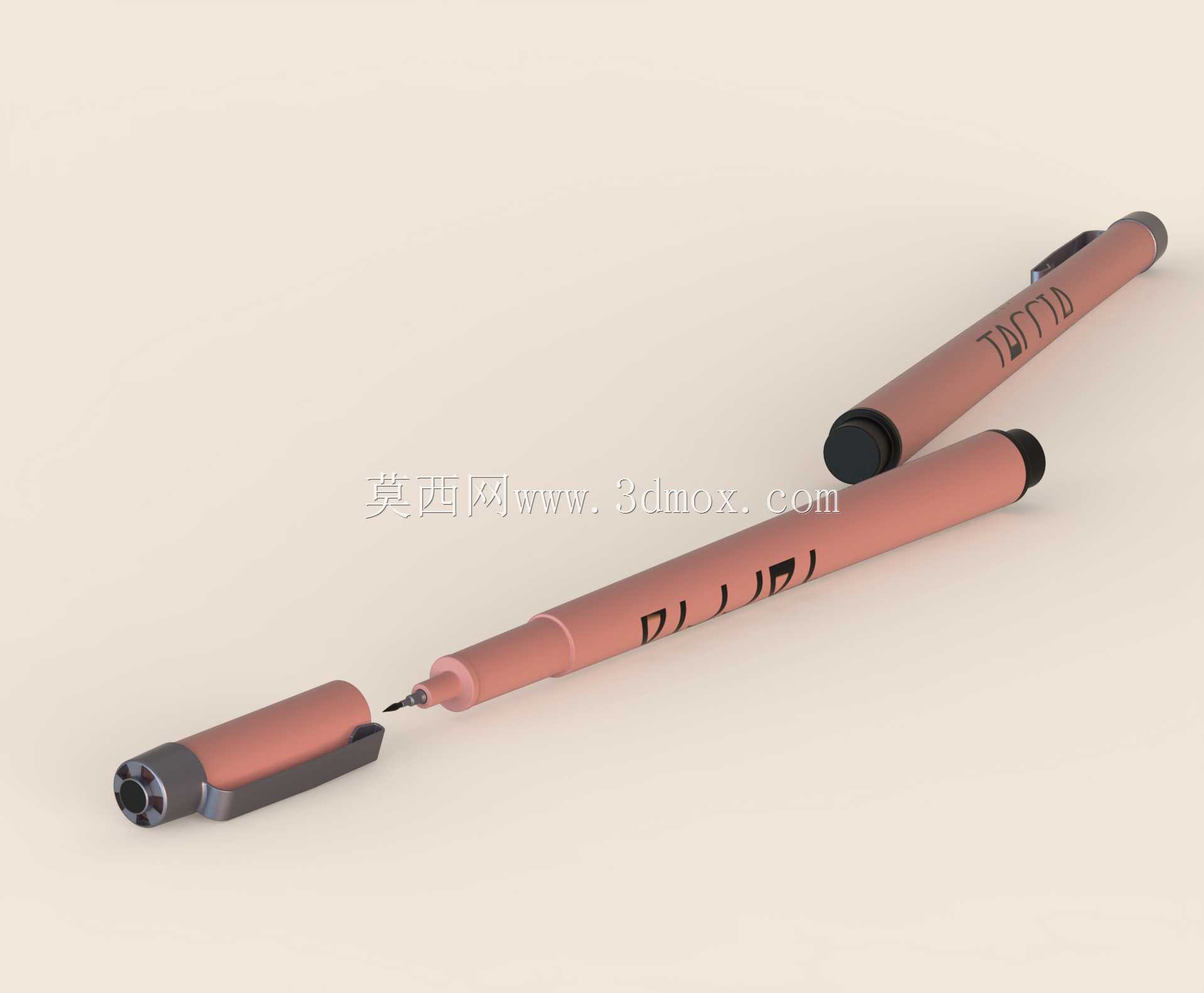

　　这款细尖绘图笔的三维结构设计，核心围绕手绘创作、工程草图绘制、插画勾线等实际使用场景展开，从结构层面解决日常使用中常见的漏墨、笔尖晃动、笔帽脱落、握持打滑等实际问题。笔身主体采用三段式嵌套结构，笔帽、笔杆主体、笔尖护套分别通过过盈配合与卡扣结构实现连接，笔帽内侧设置环形密封硅胶圈，盖合后可完全隔绝笔尖与外界空气接触，避免针管笔尖因墨水干结出现出墨不畅、断墨的问题，笔帽外侧集成的金属笔夹采用折弯一体成型结构，夹持厚度适配常规笔记本封面、工作服口袋布料厚度，夹持后无松动滑落风险，方便外出写生、现场勘测时随身携带。笔尖部分采用0.3mm规格的金属针管结构，针管与笔颈位置的金属护套通过压装工艺固定，护套与笔杆前端的定位槽精准配合，

　　装配后笔尖同轴度控制在0.02mm以内，书写过程中不会出现笔尖偏斜、晃动感，出墨轨迹均匀稳定，可绘制0.3mm宽度的均匀线条，满足精细插画勾线、工程标注线绘制、手账细节刻画的线条精度要求。笔杆握持区域做了1.2°的微锥度收腰设计，表面做细微磨砂纹理处理，握持时贴合手指指腹曲线，长时间绘图握持不会出现硌手、打滑的问题，笔杆内部的储墨仓采用独立腔体结构，与笔杆外壳之间预留0.8mm的空气缓冲层，可平衡不同温度环境下的仓内气压，避免高温环境下出现墨水溢漏的问题，储墨仓与笔尖供墨通道之间设置单向导墨纤维芯，可控制墨水供给速率，既不会因供墨过快导致透纸、积墨，也不会因供墨不足出现书写断墨。整体装配完成后笔身总长度控制在145mm，

　　最大握持处直径11mm，笔帽盖合后整体重量控制在18g，单手握持负重感极低，长时间连续绘图不会产生手部疲劳，各部件的装配公差控制在0.05mm以内，拆装更换配件时无卡滞、松动问题，所有边角位置均做R0.5mm的圆角处理，无尖锐毛刺，日常使用不会划伤手部。
