重载定向平板脚轮支架滚轮总成

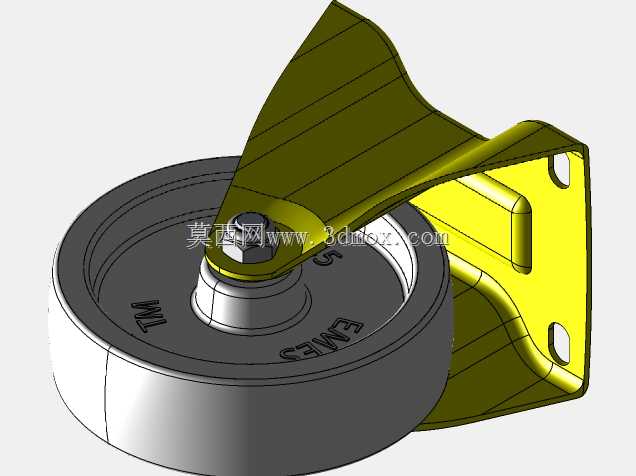

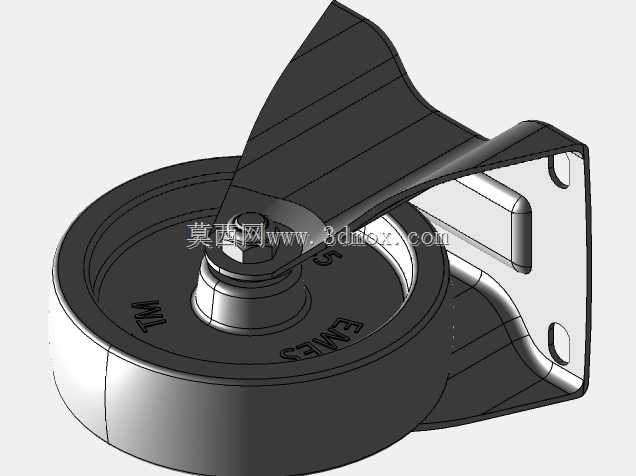

　　该结构为定向式平板安装脚轮，主要由滚轮、轮轴、轴承位、折弯支架、顶部安装板及加强过渡区域组成，适用于工业台车、工装小车、设备移动底座、仓储周转架等需要直线承载移动的场合。与万向脚轮相比，该结构不设置回转盘，轮体行进方向固定，适合布置在设备底部作为导向支撑轮，能够减少推行过程中的偏摆，也便于多轮协同保持直线轨迹。

　　滚轮部分采用宽轮面设计，轮缘厚度较大，可在承载时降低接触压强。轮体中心设置轮毂和轴孔，轴部通过紧固件与支架两侧支撑结构连接，轮体绕固定轴旋转。轮面外侧保留品牌标识区域，实际建模时可根据供应商样件替换为对应花纹、倒角和材质特征。宽轮面对地面适应性较好，在环氧地坪、水泥地面、钢板平台等场景中均能保持较稳定的滚动状态。

　　支架是该脚轮承载的关键部件。模型中支架由板材折弯成型，顶部为平板安装面，板面上开设两个长圆形安装孔，用于螺栓固定。长圆孔的设计可吸收一定安装孔位偏差，在设备底座焊接或钻孔存在轻微误差时仍能完成装配。支架侧板向下延伸并环抱滚轮上部，形成类似护罩的结构，既能承担轮轴传递的载荷，也可阻挡较大杂物进入轮体上方。支架顶部与侧板之间通过圆弧过渡，避免折弯区域应力集中，在冲击载荷下比直角拼接结构更可靠。

　　从安装边界看，选型时需要同时确认轮径、轮宽、安装板孔距、安装孔长度、支架总高度以及轮轴中心到安装板面的距离。设备底盘预留空间不仅要容纳脚轮静态外形，还应考虑滚轮转动、地面不平、装配公差和维护拆卸所需间隙。若四只脚轮同时使用，建议同侧定向轮轴线保持平行，安装板贴合面保持平整，螺栓压紧后支架不得出现悬空；若与万向轮组合布置，通常将定向轮置于推行方向后侧或按设备导向需求配置，以保证转向与直行之间的平衡。

　　建模过程中，滚轮可按回转体思路建立，先绘制轮面外圆、轮毂、轴孔和端部倒角，再完成圆周标识特征；支架则适合采用钣金折弯逻辑，先确定安装板轮廓和孔位，再展开侧板折弯线，补充折弯半径、侧边包络和轮体避让空间。轮轴区域需保证同轴关系，支架两侧轴孔应同心，安装板底面与轮轴中心线的平行度会直接影响滚轮受力状态。若用于后续工程出图，还应补充材料厚度、焊缝或折弯工艺、轮体硬度、轴承规格及额定载荷等参数，使三维结构能够顺利过渡到加工与装配环节。
