磁场效应演示摆式科教装置结构设计

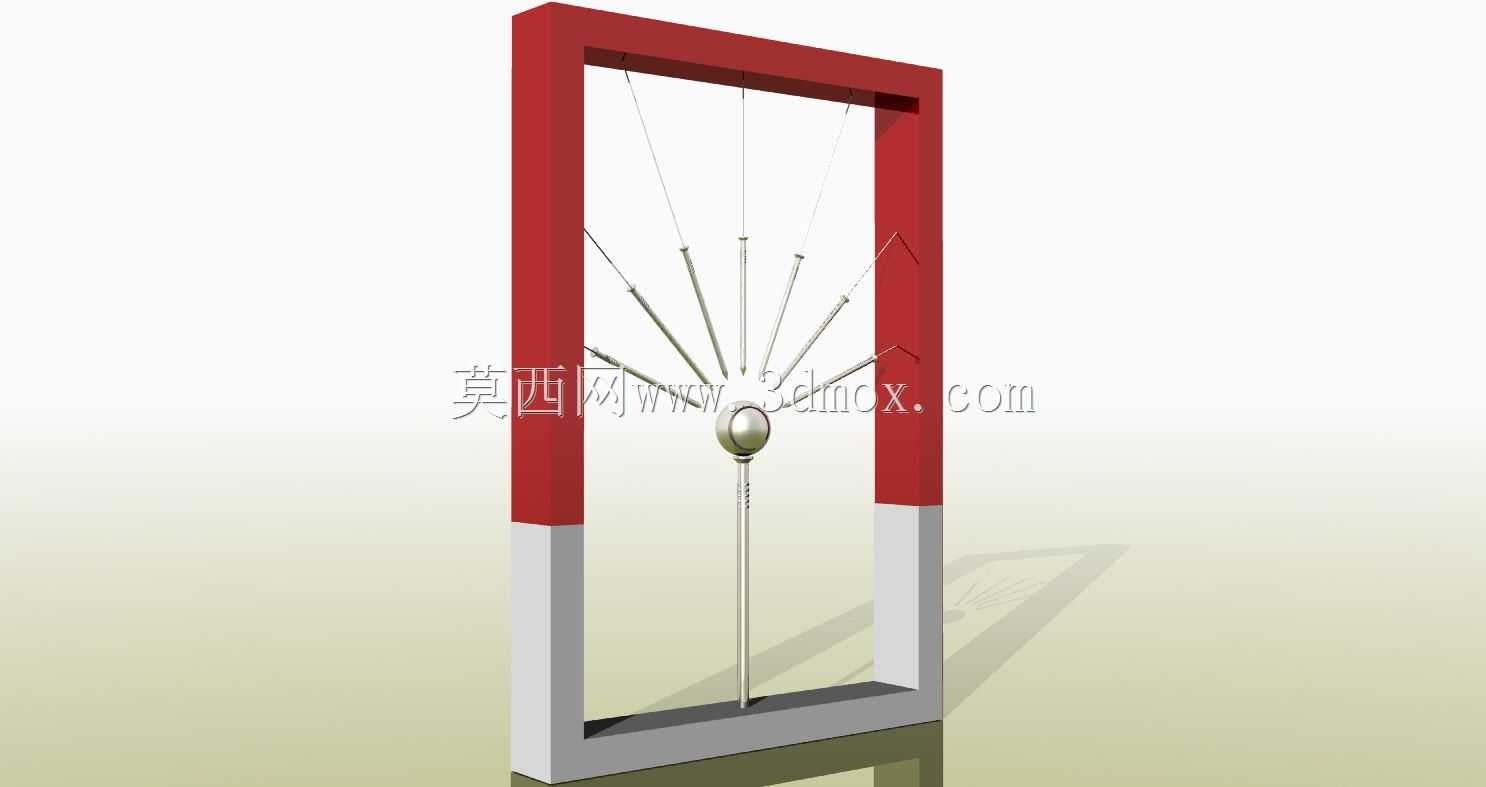

　　这款摆式磁场演示装置主要面向中学物理实验室、高校基础力学与电磁学教学场景，也可作为科普展厅的互动体验展品，帮助观察者直观理解磁场对铁磁质摆体的作用规律，打破传统纸面教学的抽象认知壁垒。装置整体采用框式立式支撑结构，外框主体分为上下两段配色，下半段为浅灰色哑光支撑段，上半段为醒目的红色标识段，既保证视觉辨识度，也通过色彩分区明确结构受力边界，外框底部采用整面平底设计，无需额外固定件即可平稳放置在水平实验台面上，安装时仅需保证台面平面度误差不超过1mm/m即可避免摆体运动过程中出现卡滞或偏摆。核心运动部件为中心带金属球头的竖向摆杆，摆杆顶端通过多根细吊线呈放射状悬挂于外框顶部横梁，这种多线悬吊结构相比传统单轴铰接摆，

　　能够完全消除铰接副的摩擦间隙，让摆体在受磁力作用时的运动轨迹更顺滑，也能避免长期使用后铰接件磨损带来的演示误差。设计阶段特意将吊线的固定点沿横梁长度方向均匀排布，每根吊线的张紧度保持一致，确保摆体静止时自然垂落在外框竖向中心线上，初始对中误差控制在0.5mm以内，保证每次演示的初始状态一致。装置的磁场作用演示逻辑，是通过摆体受周边磁场影响产生的不规则摆动轨迹，直观展示磁场力的空间分布特性，摆体下端的金属球头采用高导磁材质制作，能够对弱磁场产生足够的响应灵敏度，同时球头表面做抛光处理，减少空气阻力对摆动时长的影响。外框的竖向立柱采用等截面矩形结构，两侧立柱的平行度公差控制在0.2mm以内，避免吊线运动过程中与立柱发生剐蹭，

　　外框顶部横梁预留了吊线长度调节的微调结构，可根据实际演示需求调整摆体的悬挂高度，进而改变摆体的摆动周期，适配不同场景下的演示节奏需求。从安装边界来看，装置整体占用的台面空间较小，放置时仅需在摆体摆动范围内预留足够的无遮挡空间，避免周边金属物件对磁场分布产生干扰，同时也防止摆体运动过程中与周边物品碰撞。结构设计上所有外露棱边均做了R2圆角处理，避免教学使用过程中划伤操作人员，整体无易脱落小零件，适合频繁移动的教学场景使用，日常维护仅需定期检查吊线的张紧状态，及时清理摆体表面吸附的铁磁性杂质即可保证演示精度。
