小型万向旋转接头联轴器结构设计

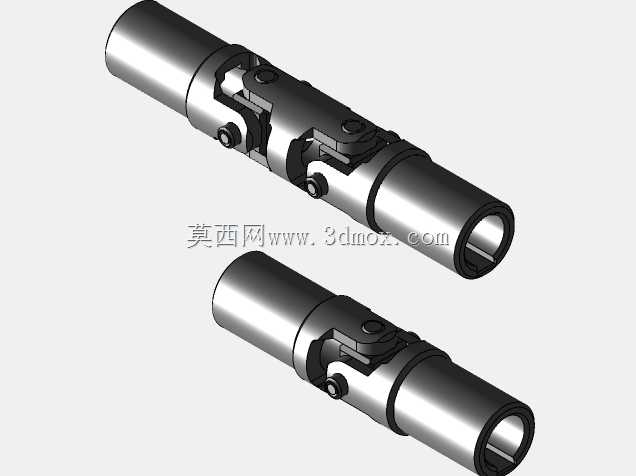

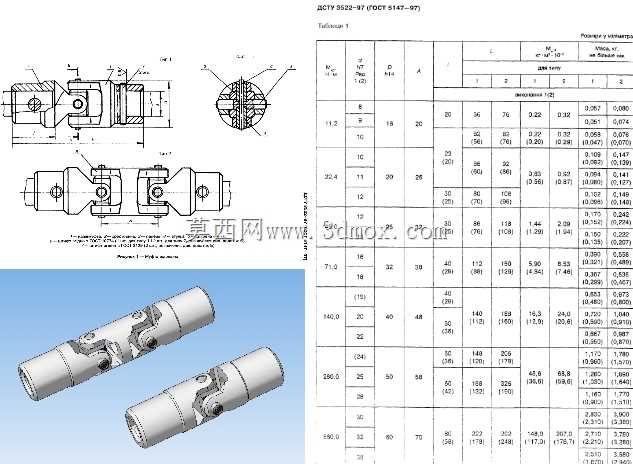

　　这类小型万向旋转联轴器，主要应用在两轴存在轴线偏角、需要同步传递扭矩同时允许一定轴向与角向位移的传动场景中，常见于小型机床进给机构、轻工设备传动链路、流体管路配套的旋转导通结构里，区别于刚性联轴器，它能补偿安装过程中无法完全消除的同轴度误差，避免轴系因别劲产生的额外轴承负载，延长整套传动部件的使用寿命。从结构设计来看，该联轴器采用十字轴式万向铰接结构，两端为轴套连接端，可分别与主动轴、从动轴完成配合固定，中间的铰接副通过十字销实现两个方向的角度摆动，单节结构可允许的轴间偏角通常在35°以内，能够适配安装空间受限、轴系对中难度大的布局场景。设计过程中首先需要明确额定传递扭矩的边界，该款规格对应1.245Nm的额定扭矩输出，

　　适配d12规格的轴径安装，因此两端轴套的内径公差按照过渡配合选取，既保证装配时的定位精度，也避免过盈量过大造成装配拆卸困难，同时轴套侧面设置紧定螺钉孔，可通过顶丝完成轴与联轴器的周向固定，防止传动过程中出现打滑松脱。铰接部位的十字销与轴套叉头的配合间隙需要严格控制，间隙过大会造成传动回差，影响精密传动场景下的角度传递精度，间隙过小则会导致铰接部位转动卡滞，无法顺畅补偿轴系偏角，因此配合面的粗糙度、形位公差都需要按照传动件的精度要求设定，同时铰接部位预留润滑空间，可填充润滑脂降低长期运转的磨损速率。从安装边界来看，该联轴器整体为圆柱式外形，最大外径与两端轴套外径保持一致，没有额外的突出结构，安装时只需要预留两端轴的插入长度，

　　以及铰接部位摆动所需的径向空间即可，不需要额外的避让结构，非常适合在紧凑的设备内部布局。在实际选型应用中，需要注意单节万向联轴器存在瞬时转速波动的特性，如果用于转速恒定、传动平稳性要求高的场景，可成对使用该类联轴器来抵消单节产生的转速差，而在低速、对转速波动不敏感的传动链路中，单节使用即可满足需求，同时该结构如果配套流体通路设计，也可作为小型旋转接头使用，在导通管路的同时完成旋转动作，避免管路随轴转动产生扭曲折断。
