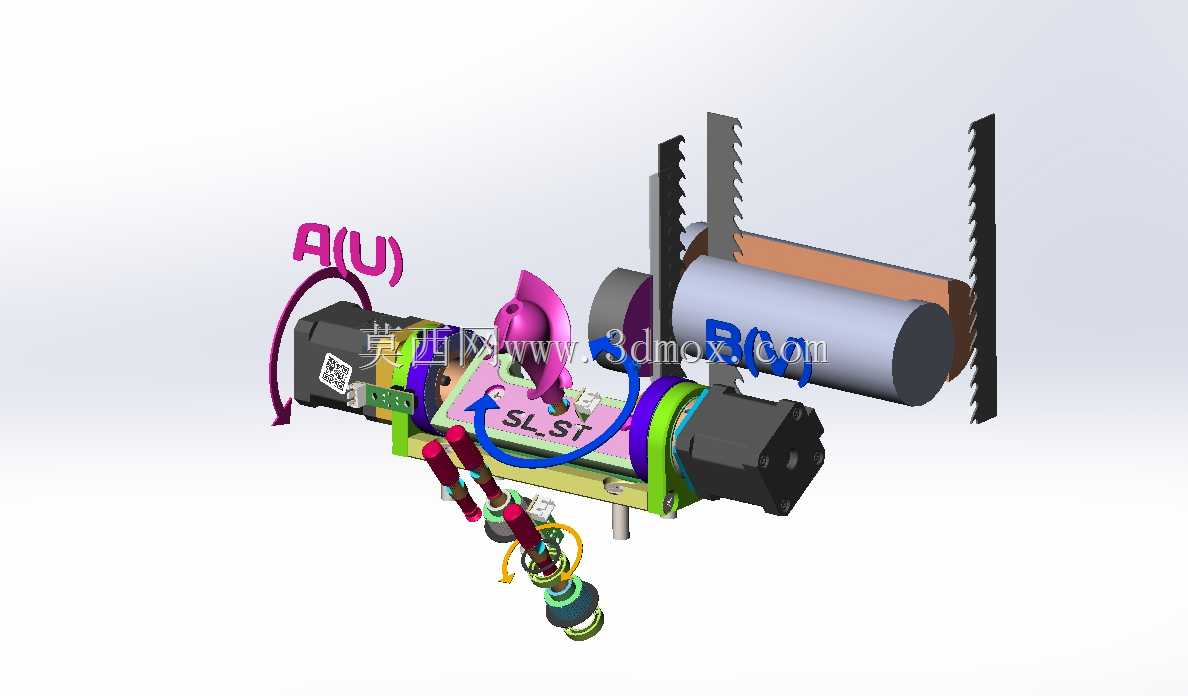

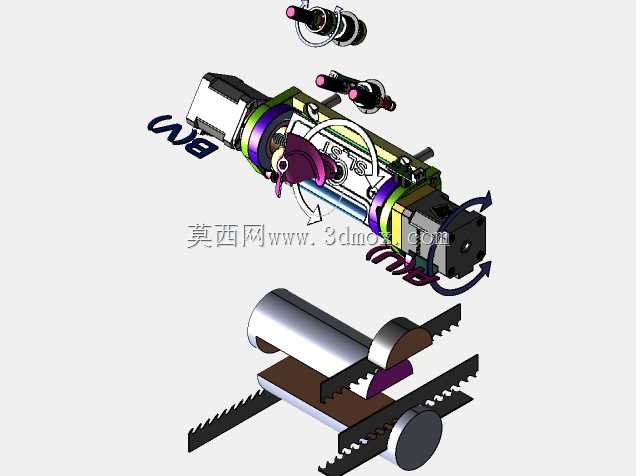

机床加工用五轴斜台旋转进给机构

　　这套机构主要面向多轴机床加工场景设计，核心解决传统三轴机床无法一次装夹完成多面复杂轮廓加工的痛点，在小型精密零件加工、异形曲面切削、复合角度孔系加工场景中，可直接加装在常规三轴机床工作台面，拓展设备加工维度，减少多次装夹带来的定位误差，提升复杂零件加工的一致性与加工效率。从功能实现逻辑来看，机构整合了旋转分度与倾斜摆动两个核心运动自由度，旋转轴可实现360度连续回转进给，倾斜轴可在设定角度范围内完成角度调整与进给，两个轴的运动可联动配合，配合机床原有XYZ三个直线轴，即可实现五轴联动加工的运动需求，可覆盖叶片类零件、小型精密模具镶件、复杂结构五金件的加工姿态调整需求。设计过程中优先考虑了安装适配性，整体安装基准面做了平面度公差控制，

　　可直接适配常规T型槽工作台的安装孔位，不需要对原有机床工作台做额外改造，安装边界控制在小型机床工作台的承载范围内，整体重量控制合理，不会给机床Z轴带来额外的负载超限问题。传动结构上做了布局优化，将驱动单元与传动组件做了紧凑化排布，避免运动过程中与机床主轴、刀具夹持系统发生干涉，旋转端的工件安装面预留了通用夹具安装接口，可适配三爪卡盘、专用工装夹具的快速装夹，倾斜角度的锁紧机构做了刚性强化，在重切削工况下可避免角度偏移，保证加工过程中的姿态稳定性。针对保形切片加工的特殊需求，机构的运动精度做了针对性调校，旋转轴的重复定位精度可满足精密加工的公差要求，倾斜轴的角度分辨率可适配小进给量的曲面切削需求，运动过程中的传动间隙做了预紧消除处理，

　　避免反向进给时出现空程误差。油路与走线布局做了内置式处理，所有驱动线缆、冷却管路都沿机构内部走线槽排布，避免加工过程中切屑、切削液对线缆管路造成磨损，同时也减少了外置管线对加工空间的占用，降低运动过程中管线剐蹭工件或刀具的风险。机构的运动极限位置做了硬限位与软限位双重防护，倾斜轴摆动到极限角度时会触发硬限位块阻挡，同时驱动端的位置传感器会反馈信号给控制系统，停止轴运动，避免超程造成机构损坏或碰撞事故。
