CA6140车床用分子进给离合机构

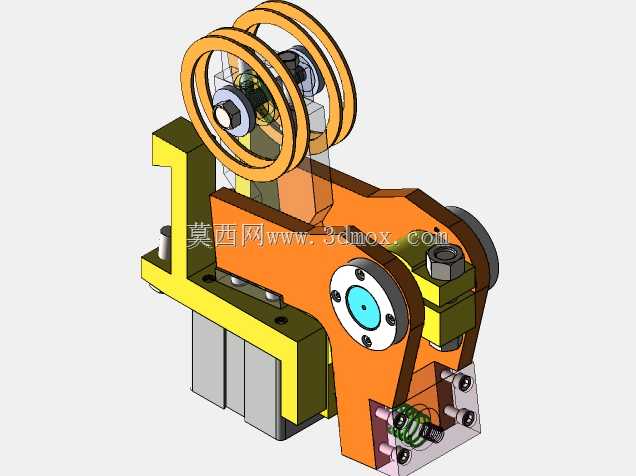

　　这套机构是为CA6140普通车床进给系统配套设计的离合执行组件，主要承担进给传动链的动力通断、过载保护功能，在车床实际切削作业中，负责将主轴箱传递来的旋转动力按需传递至溜板箱，实现纵向、横向进给动作的启停切换，避免进给系统在过载打刀、突发卡滞时损坏传动齿轮与丝杠副。从结构布局来看，组件采用摆臂式离合结构，上部双带轮结构用于接入传动皮带输入动力，带轮内置滚动轴承支撑在固定心轴上，可降低高速传动时的摩擦损耗，带轮端的锁紧螺母采用双螺母防松结构，适配车床车间长期振动工况下的连接可靠性。摆臂主体采用高强度铸铁加工而成，橙色涂装的摆臂本体绕中部枢轴做小角度摆动，枢轴位置配置带防尘盖的深沟球轴承，枢轴端盖采用蓝白配色的定位结构，

　　通过内六角螺钉紧固，既保证摆臂转动的同轴度，也能阻挡切削液、金属切屑进入轴承配合面。摆臂下部集成了弹簧缓冲结构，圆柱螺旋压缩弹簧配合调节螺钉，可根据实际切削负载调整离合触发的扭矩阈值，当进给负载超过设定值时，摆臂会克服弹簧弹力摆动，使内部啮合的齿形结构脱开，切断动力传递，避免传动链硬连接造成的齿轮崩齿、丝杠扭断故障。安装边界方面，组件左侧的L型黄色安装座是与车床床身连接的基准面，安装座上预留了四个沉头螺栓孔，孔位间距与CA6140床身对应安装位置的螺纹孔完全匹配，安装时需保证摆臂枢轴与车床主轴轴线平行度误差不超过0.02mm/m，否则会造成皮带偏磨、离合动作卡滞。组件下部的灰色块体是与溜板箱传动端的连接接口，

　　接口处的定位销孔用于保证动力输出端与进给丝杠输入端的同轴度，装配时需先打入定位销再紧固连接螺栓，避免运行过程中出现连接错位。设计过程中重点考量了车床作业的实际工况，车间内常年存在切削液飞溅、金属粉尘漂浮的问题，所有转动配合面都设计了防尘密封结构，弹簧外露部分预留了防护间隙，避免切屑卡入弹簧圈之间造成弹力失效。带轮的槽型尺寸匹配CA6140原配的三角带规格，用户更换时无需额外调整皮带型号或带轮中心距，摆臂的摆动行程经过精确计算，离合脱开时的齿面间隙控制在1.5-2mm，既保证脱开时动力完全切断，不会出现带排蹭转的问题，也避免行程过大造成复位弹簧疲劳失效。在实际应用场景中，这套机构除了基础的进给离合功能外，

　　还可配合车床的操作手柄实现快速进给与工作进给的切换，操作人员扳动进给手柄时，摆臂在拨叉的推动下完成啮合动作，动力传递至进给丝杠带动刀架移动，当切削过程中遇到硬质点或进给量过大时，机构自动脱开，无需操作人员手动停机即可保护传动部件，大幅降低车床的故障维修率，减少生产停机时间。
