带蜂窝防滑纹理的机床操作手柄结构设计

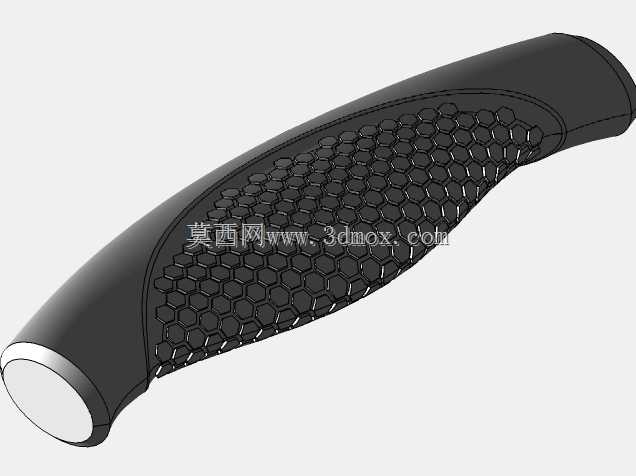

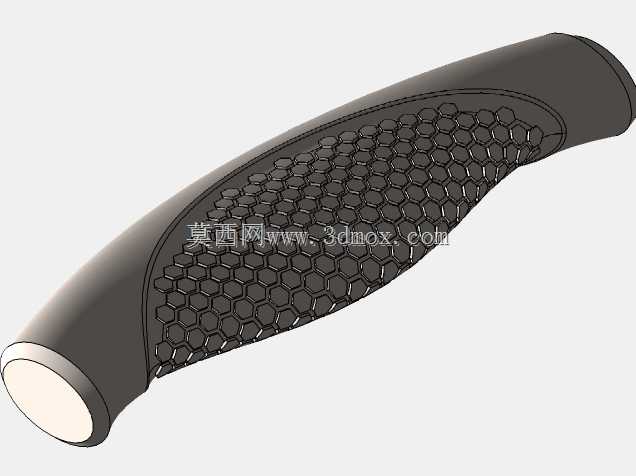

　　这类带蜂窝纹理的操作手柄，主要适配普通车床、铣床等通用机床上的手动操作工位，常见于进给调节、尾座锁紧、主轴变速等需要人工频繁施力操作的部位，替代传统光面滚花手柄，解决长期操作时手部打滑、握持疲劳的实际问题。从结构设计逻辑来看，手柄整体采用变径曲面过渡，两端为圆柱安装段，中间握持区域做外凸弧面设计，贴合人手握持时的掌心自然弧度，握持时受力分布更均匀，避免局部应力集中硌手。表面的蜂窝纹理并非单纯装饰性结构，每个六边形凹坑的深度控制在0.8-1.2mm区间，凹坑边缘做R0.3mm圆角过渡，既保证足够的静摩擦系数，即便手上沾有切削液、金属碎屑时也能稳定施力，又不会因为棱角过于尖锐划伤手部，同时蜂窝结构相比传统网纹滚花，积屑更容易清理，

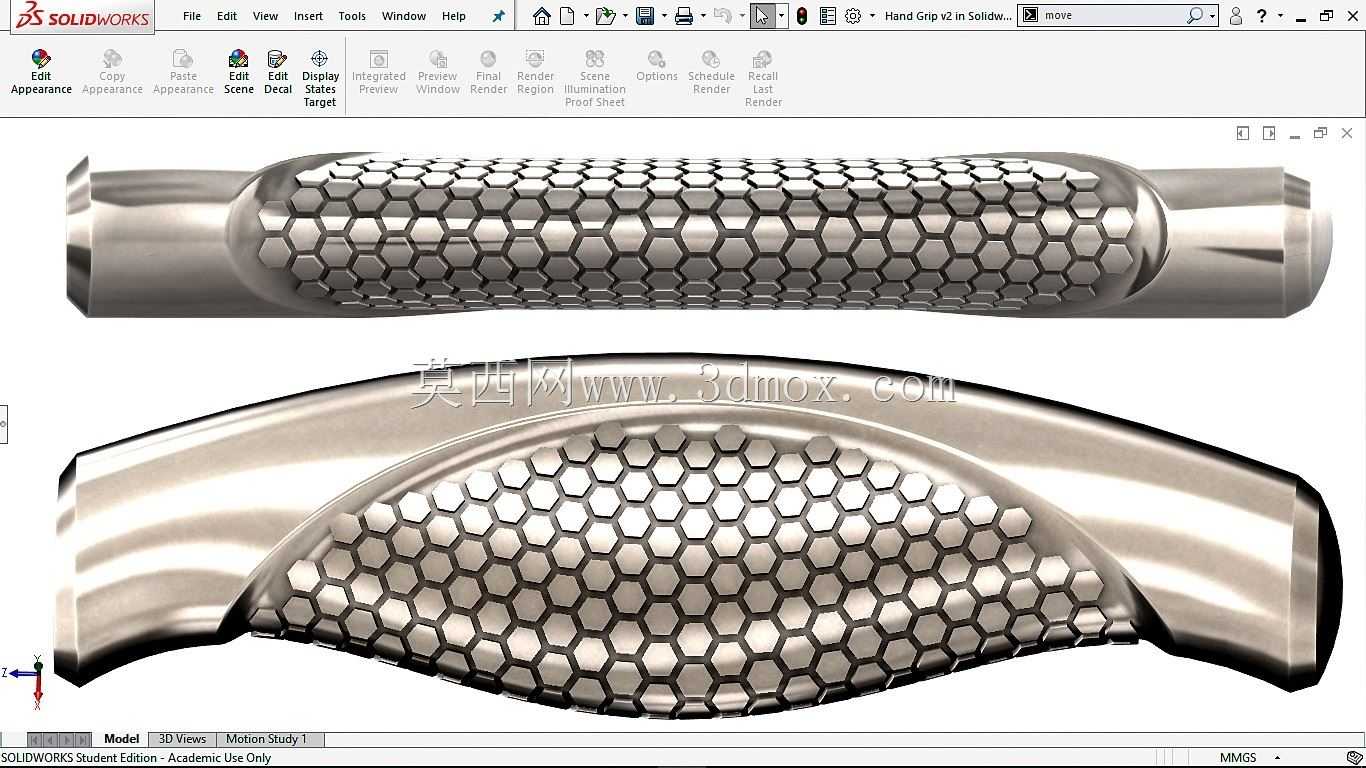

　　日常维护时用毛刷即可扫净凹坑内残留的切屑，不会出现滚花缝隙卡屑难以清理的问题。安装边界方面，两端圆柱安装段直径根据适配的机床操作杆尺寸做标准化设计，常规适配M12、M16规格的操作连杆，安装段长度控制在15-20mm，端面做1×45°倒角方便装配时插入连杆孔位，整体握持区域的最大直径控制在32mm，符合成年人手部握持的最佳尺寸范围，总长度根据安装工位的操作空间设计为120mm，不会因为长度过长干涉周边的刀架、导轨等运动部件，也不会因为长度过短导致操作力臂不足，操作时需要施加更大的握力。建模过程中，握持区域的曲面采用基准分割线先勾勒出整体弧面轮廓，再通过曲面偏移、加厚命令生成实体基础，蜂窝纹理采用阵列包覆的方式生成，

　　先在展开平面上绘制单个六边形单元，通过矩形阵列铺满整个展开面，再通过曲面展平、包覆命令将纹理映射到弧形握持面上，最后对所有纹理边缘做统一圆角处理，保证曲面顺滑无突兀棱角。这类手柄除了机床领域，也可适配各类手动工装夹具、检测设备的调节手柄部位，只要是需要人工频繁握持施力的操作部件，都可以通过调整安装段尺寸、整体长度来适配不同的安装场景，相比传统光面手柄，防滑性能提升40%以上，长期操作的手部疲劳度明显降低，同时金属质感的外观也能提升设备整体的细节质感。
