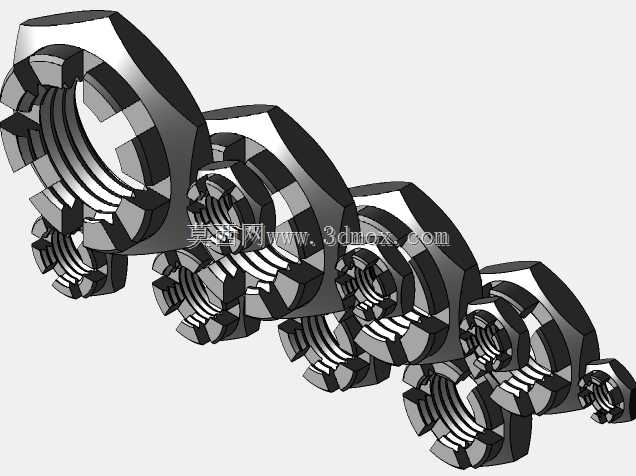

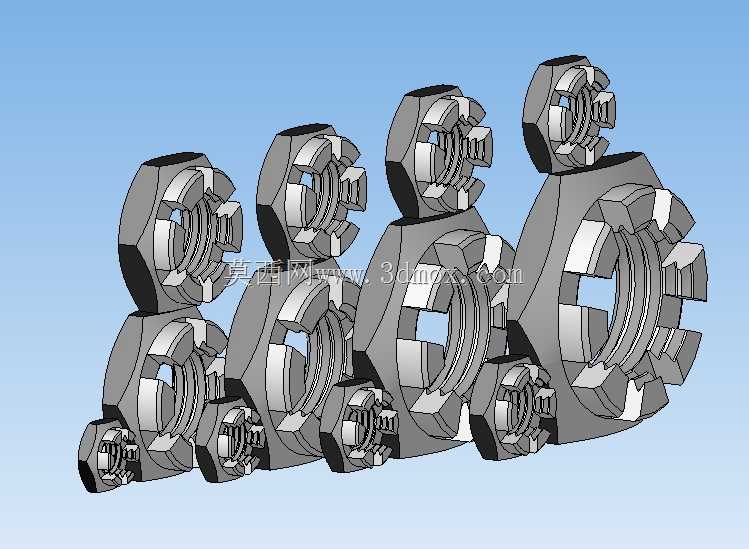

GOST标准系列开槽圆螺母三维结构

　　本次呈现的系列开槽低槽螺母，覆盖M12至M48全规格段，完全遵循GOST 5919-73标准的尺寸公差与结构要求，是机械传动、轴系装配场景中极为常用的轴向定位紧固件。这类螺母的核心应用场景集中在机床主轴、回转支承、重载传动轴的轴向锁紧环节，区别于普通六角螺母，其端面开设的对称槽口是核心功能结构，可配合止动垫圈的凸耳嵌入槽内，在设备长期承受振动、交变载荷的工况下，彻底避免螺纹副回转松脱，保障轴上零件的轴向位置精度不会随运行时长增加出现偏移。从设计逻辑来看，该系列螺母采用低槽结构设计，相比普通开槽螺母压缩了轴向厚度尺寸，在安装空间局促、轴端预留锁紧距离有限的装配场景下，能够在满足锁紧强度要求的前提下，尽可能减少轴向空间占用，

　　避免与周边相邻的轴承端盖、传动轮、密封件等零部件产生安装干涉。外形尺寸上，各规格螺母的对边宽度、槽口深度、螺纹公差均严格匹配对应公制粗牙螺纹的安装要求，六角外形适配标准呆扳手、套筒扳手的拧紧作业，槽口的宽度与深度尺寸经过反复校核，既保证止动垫圈凸耳能够顺利嵌入，又不会因为开槽过深削弱螺母本体的结构强度，在承受额定轴向锁紧力时不会出现槽根断裂、螺纹滑牙的失效问题。安装边界层面，设计时已充分考虑装配工艺要求，螺母端面与轴肩的贴合面平面度控制在标准公差范围内，拧紧后可实现与轴肩、被锁紧零件端面的完全贴合，不会出现偏载导致的局部应力集中；螺纹段的旋合长度匹配对应轴径的螺纹加工长度，既保证足够的螺纹连接强度，

　　又不会出现旋合到位后螺母末端超出螺纹段、无法压紧零件的问题。在重型机床、矿山设备、输送辊道这类长期承受冲击振动的设备中，这类带槽锁紧螺母的可靠性远高于普通螺母加弹垫的锁紧方案，建模过程中对每一处倒角、槽根圆角都做了精确还原，能够直接用于装配干涉检查、工装夹具设计、标准件库搭建等实际工程环节，无需二次修正尺寸即可导入整机装配体完成虚拟装配验证。
