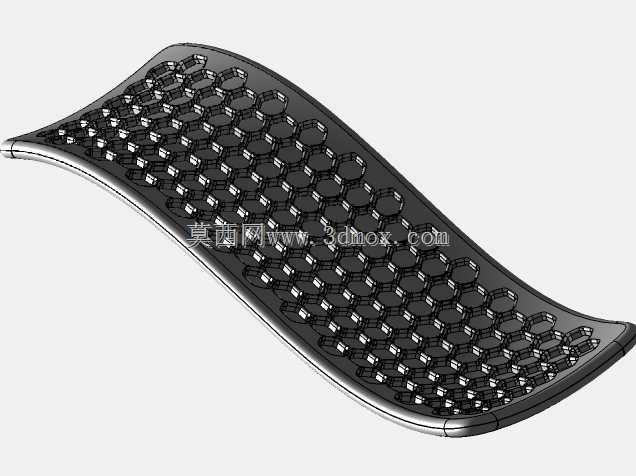

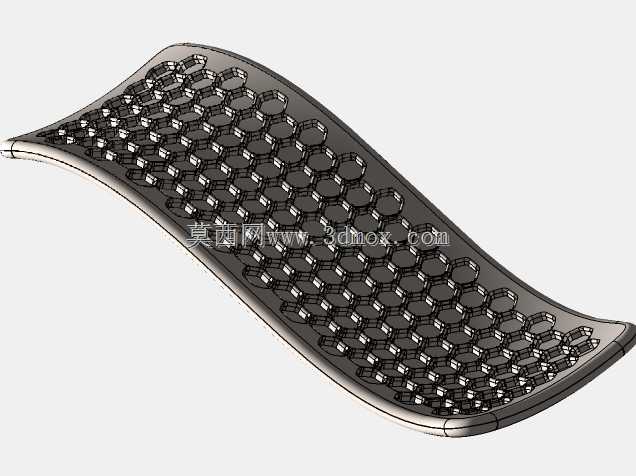

曲面蜂窝纹理结构件设计方案

　　这类带连续蜂窝纹理的曲面结构件，常应用在设备通风防护、外观装饰覆盖、流体整流等场景中，相比平面冲孔结构，曲面形态能更好贴合设备的弧面安装基面，减少装配时的贴合间隙，避免后期加装密封胶条出现断缝、翘边的问题。从结构功能上看，均匀排布的六边形蜂窝孔在同等开孔率下，比圆孔、方孔拥有更高的结构刚度，相同板材厚度下抗凹陷、抗形变能力提升明显，同时六边形孔的通风过流面积更均匀，不会出现局部流阻突变的情况，用在设备进风防护位置时，能有效降低气流穿过时产生的紊流噪音。设计这类结构时，首先要确定基础曲面的安装边界，需要提前匹配安装位的固定孔位坐标、曲面的曲率变化范围，避免后续纹理排布到安装边位置出现半孔、碎孔，影响装配贴合度。

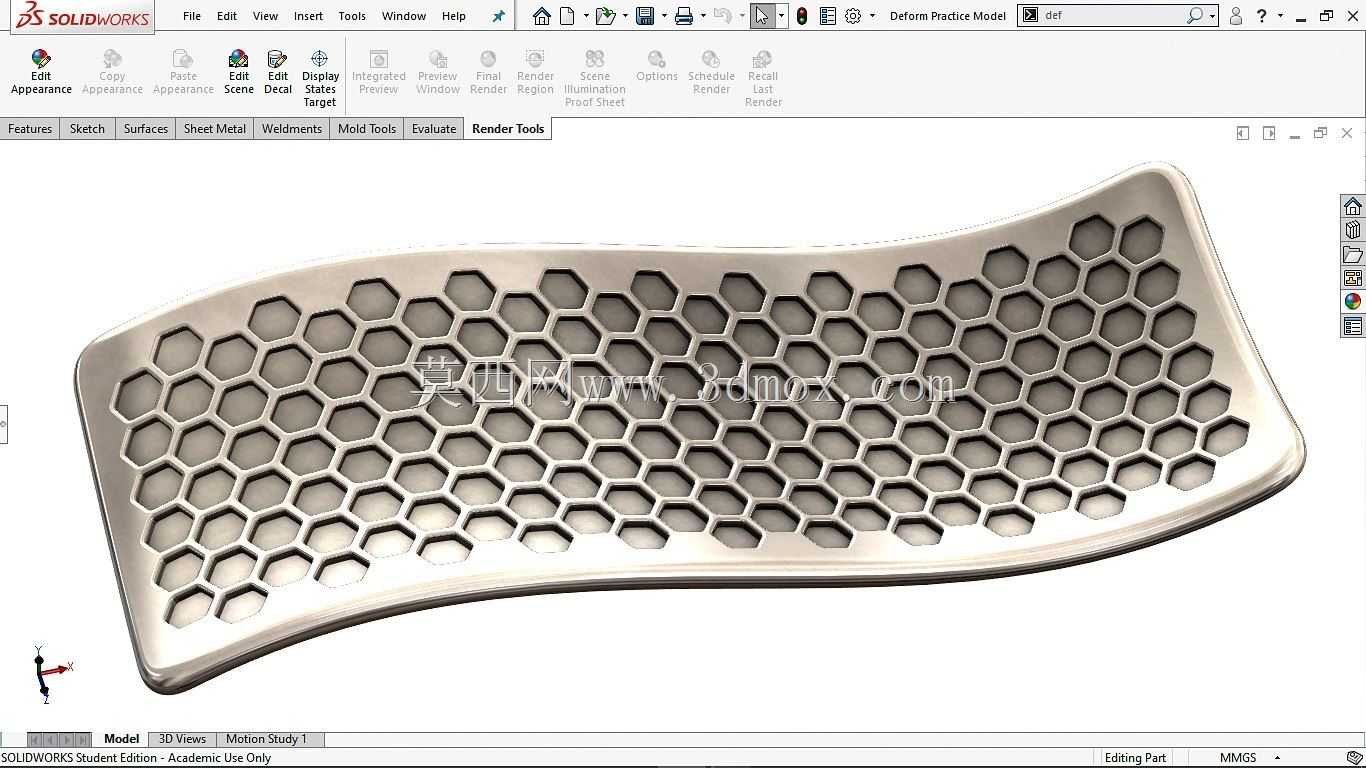

　　纹理排布阶段不能直接在曲面上阵列六边形草图，容易出现曲面法向偏差导致孔型畸变，需要先在展开的基准平面上完成均匀蜂窝阵列，保证每个六边形的边长、内角一致，再通过曲面变形工具将平面纹理映射到目标曲面上，映射过程中要控制变形偏差，保证每个孔位的边缘与曲面法向垂直，避免后续加厚时出现壁厚不均、薄边破损的问题。结构加厚环节要注意曲面的最小曲率半径，加厚厚度不能超过最小曲率半径的二分之一，否则会在曲率较大的弯折位置出现特征失败，同时要对蜂窝孔的边缘做微小圆角处理，去除锐边，避免后续加工、装配过程中出现划手、应力集中开裂的问题。这类结构如果用在外观覆盖场景，还要控制每个蜂窝孔的透光一致性，映射变形时要调整变形参数，

　　避免曲面弯折位置的孔型被过度拉伸，出现视觉上的疏密不均，影响整体外观质感。安装边界位置要预留足够的压边宽度，一般根据固定螺丝的直径预留1.5到2倍螺丝直径的平整边，保证固定时压合面有足够的接触面积，不会出现固定后局部翘起的问题。如果是用在通风防护场景，还要根据通风量要求计算开孔率，调整六边形的边长与孔间筋宽，在保证结构刚度的前提下满足过流面积要求，同时筋宽要匹配加工工艺的最小成型尺寸，避免出现加工时筋位断裂、填充不足的问题。
