带导轨滑移式重载夹持机械臂结构

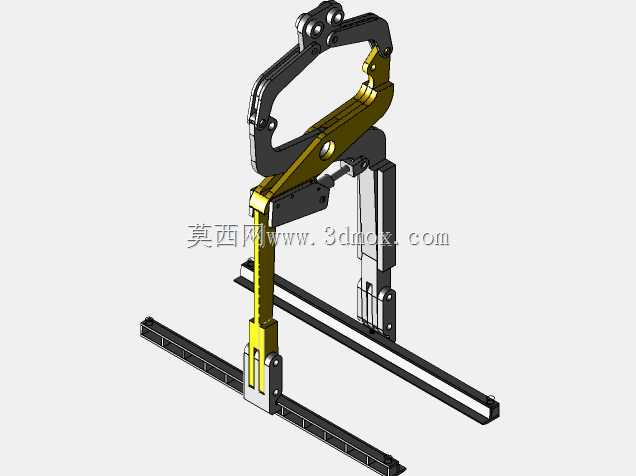

　　这套带直线导轨的夹持执行机构，常部署在长型材加工、棒料上下料、重型构件转运的工位场景中，区别于常规固定工位的夹爪，它通过底部两根平行布置的重载直线导轨实现大行程水平滑移，可覆盖多个加工位的取放料需求，不用额外增设多套执行端就能完成跨工位的物料转移，能有效缩减产线的执行部件配置数量。夹钳部分采用曲臂杠杆增力结构，铰接点的位置经过受力校核，当驱动端输出较小的推拉力时，钳口位置可输出数倍的夹持力，适配大重量金属型材、钢结构件的夹持需求，不会出现夹持打滑、工件脱落的问题；钳口内侧预留了安装防滑衬垫的槽位，可根据被夹持工件的材质更换聚氨酯、硬质合金等不同衬垫，既避免夹伤工件表面，也能进一步提升摩擦系数保证夹持可靠性。

　　竖直方向的支撑臂采用箱型截面设计，相比同重量的型材焊接结构抗扭刚度提升40%以上，在夹钳伸出到最大行程位置时，支撑臂的形变量控制在0.2mm以内，能保证夹持定位的精度，不会因为臂体形变导致工件对位偏差。设计阶段优先考虑了安装边界的适配性，底部导轨的安装孔位按照通用工业铝型材及型钢机架的孔距标准设计，可直接固定在现有产线的机架横梁上，不需要额外加工定制安装底座；竖直臂与滑移座之间采用螺栓连接的可拆卸结构，可根据现场的工位高度差更换不同长度的支撑臂，适配不同高度的加工设备进料高度。整个机构的运动逻辑清晰，滑移座沿导轨做水平方向的位置调整，到位后夹钳的驱动部件动作完成工件的夹紧与松开，所有铰接位置都设计了自润滑衬套的安装位，

　　长期往复运动下不需要频繁加注润滑脂就能保持运动顺畅，减少日常维护的工作量。钳臂部分采用了分体式装配结构，易磨损的钳口接触块为单独可更换零件，出现磨损后不需要更换整个钳臂，仅需拆卸更换接触块即可，能大幅降低后期的运维成本。在实际产线应用中，这套机构可搭配伺服驱动的滑移模组实现精准位置控制，也可搭配无杆气缸实现固定点位的快速往复转运，适配不同自动化程度的产线改造需求，不管是新建自动化产线还是旧设备的上下料改造，都能直接套用这套结构的安装尺寸，减少重新设计的工作量。
