半入耳式TWS蓝牙耳机腔体结构设计

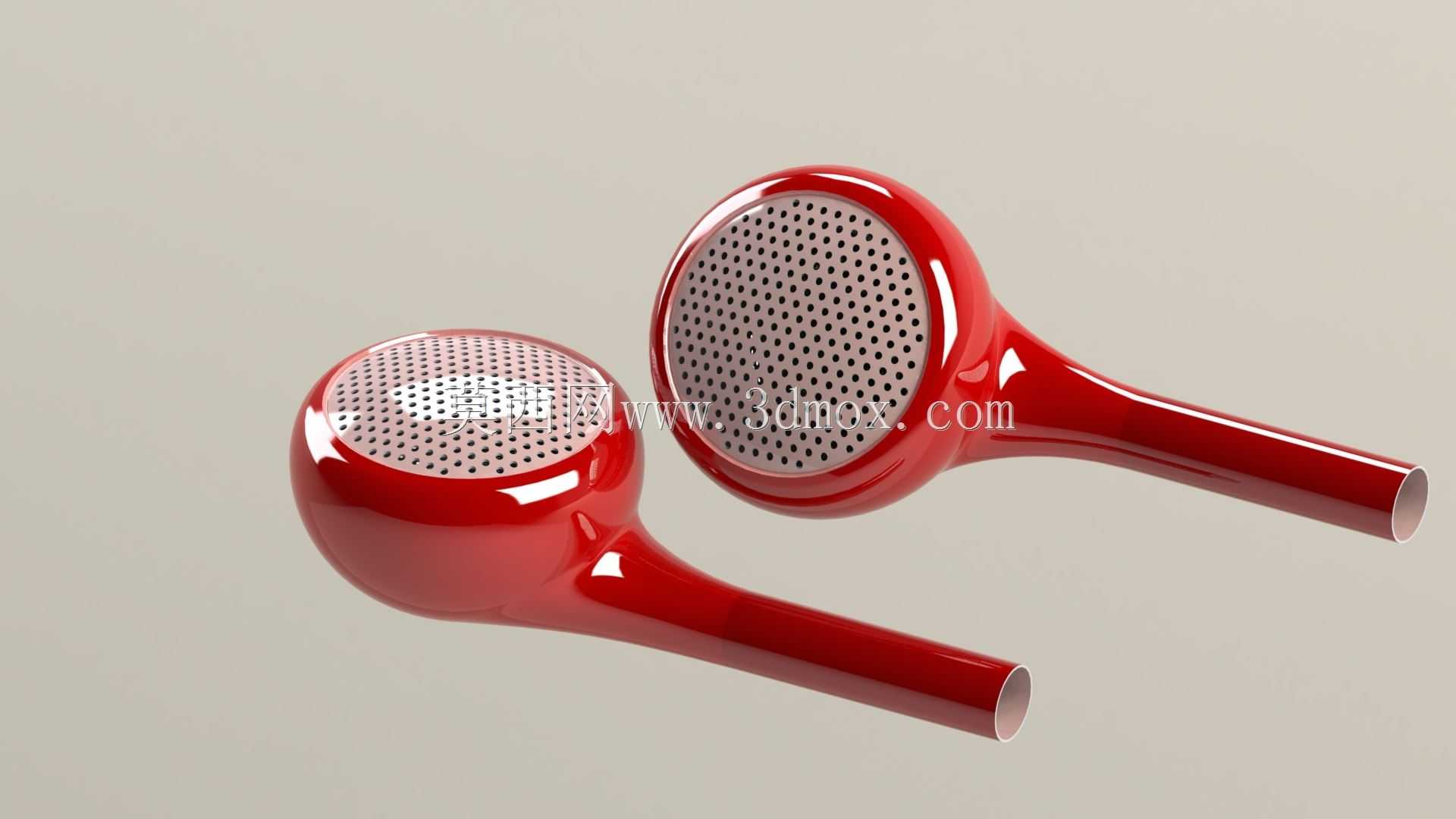

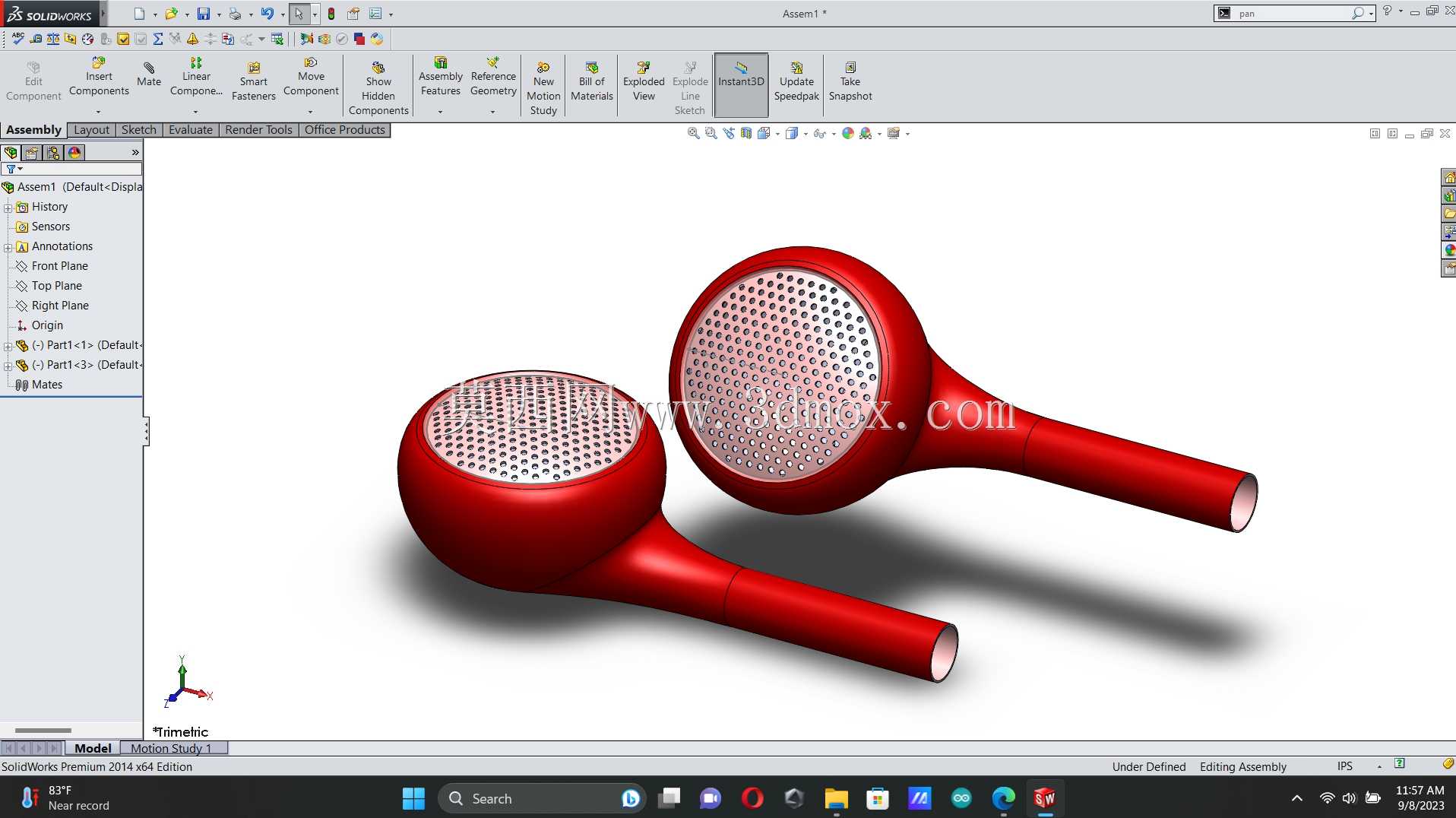

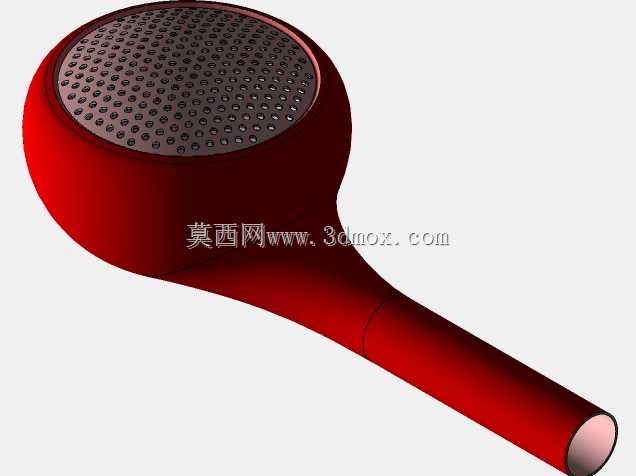

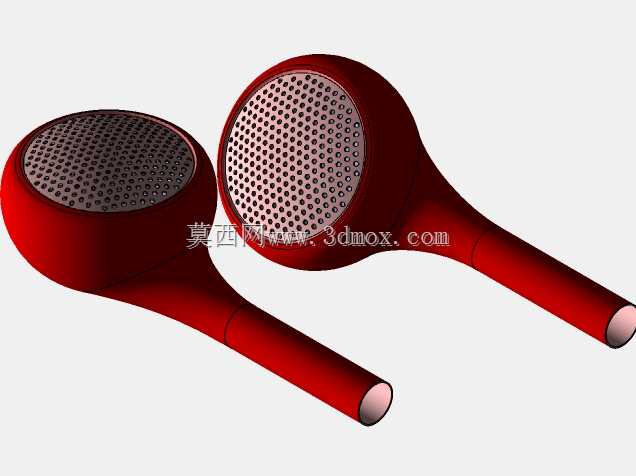

　　本次呈现的半入耳式TWS耳机腔体结构，核心面向日常通勤、移动办公、轻量运动等日常音频使用场景，区别于入耳式产品的耳道封闭设计，该结构采用贴合耳甲腔的曲面轮廓，无需深入耳道即可完成佩戴固定，长时间使用不会产生耳道胀痛感，适配绝大多数东亚人群的耳廓尺寸范围。从结构设计逻辑来看，耳机出音面采用均匀排布的通孔网罩结构，网孔孔径经过声学仿真校准，既可以阻挡外界灰尘、耳垢进入腔体内部损坏发声单元，也能避免声腔内部产生驻波干扰，保证中高频声音的通透度，还原人声、乐器的高频细节。腔体柄部采用渐变收窄的流线型造型，内部预留了足够的走线空间与电池安置位，柄部末端的开孔为气压平衡孔，可平衡腔体内部与外界的气压差，

　　避免佩戴过程中腔体内气压变化对耳膜造成压迫，同时该开孔也兼顾了通话麦克风的拾音通道，配合腔体内部的拾音腔结构，可有效降低环境风噪对通话质量的影响。从安装边界来看，单只耳机腔体最大外径控制在15.8mm，柄部长度为23mm，整体重量可控制在4.2g以内，佩戴时重心落在耳甲腔支撑区域，大幅降低长时间佩戴的坠重感。腔体外壳采用高光曲面过渡设计，所有分型面均设置在视觉非主要观察面，合模线位置经过结构优化，后续表面处理可采用UV喷涂、真空镀等工艺实现亮面质感，同时曲面弧度经过脱模角度校验，最小脱模角度大于1.5度，可满足注塑量产的工艺要求，不会出现脱模拉伤、表面缩水等成型缺陷。腔体内部的筋位布局围绕发声单元、锂电池、控制主板三个核心部件设计，

　　筋位与部件的配合间隙预留0.1mm的装配公差，可兼容点胶固定、卡扣固定两种装配方式，同时内部筋位可起到加强腔体结构强度的作用，1.2米高度自由跌落至硬质地面时，腔体不会出现开裂、内部部件移位的问题。出音网罩与腔体的配合采用嵌入式结构，网罩安装位预留0.15mm的点胶槽，点胶装配后可实现IPX4级别的防水能力，可抵御日常运动出汗、零星溅水对内部电路的侵蚀。
