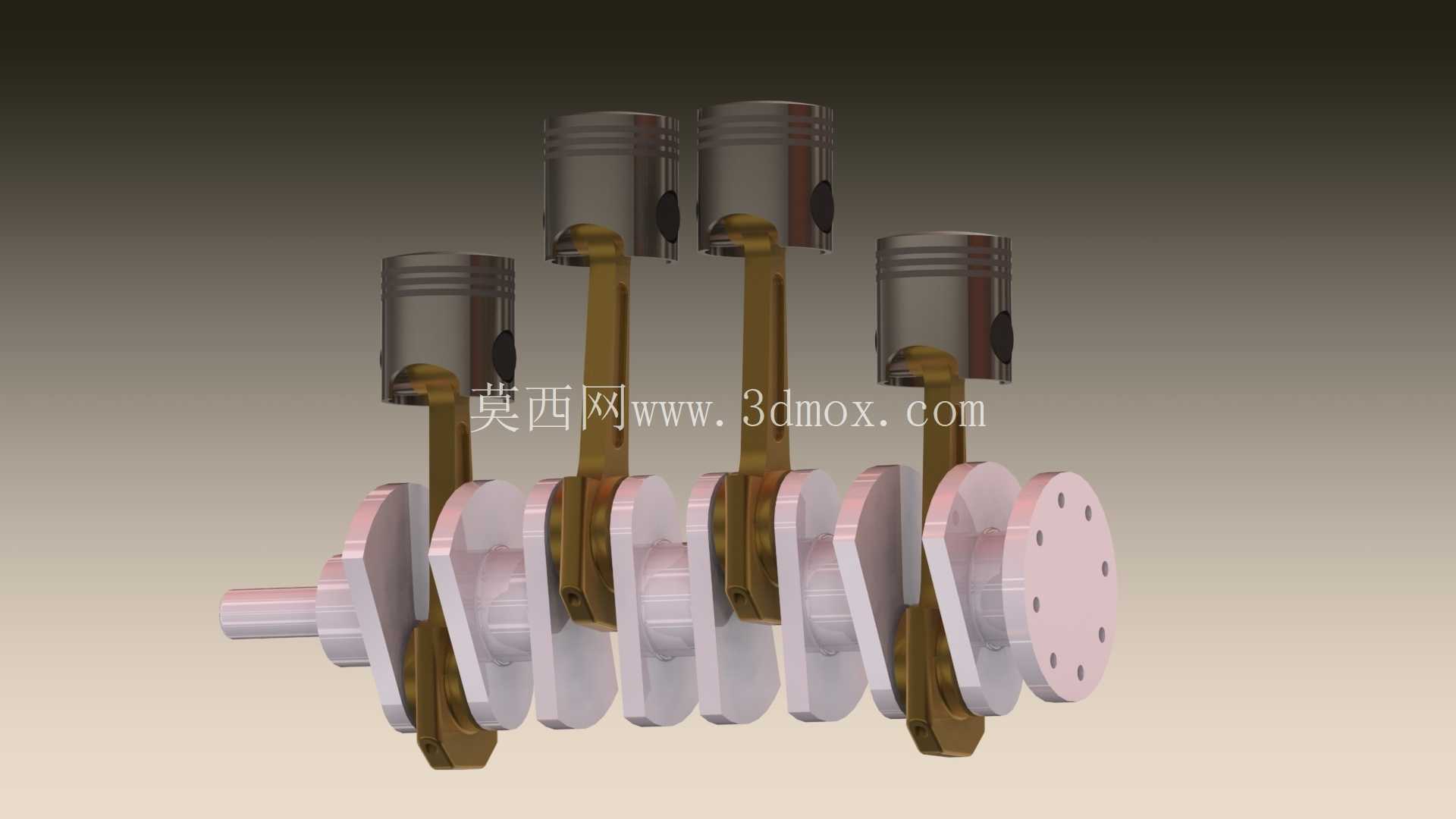

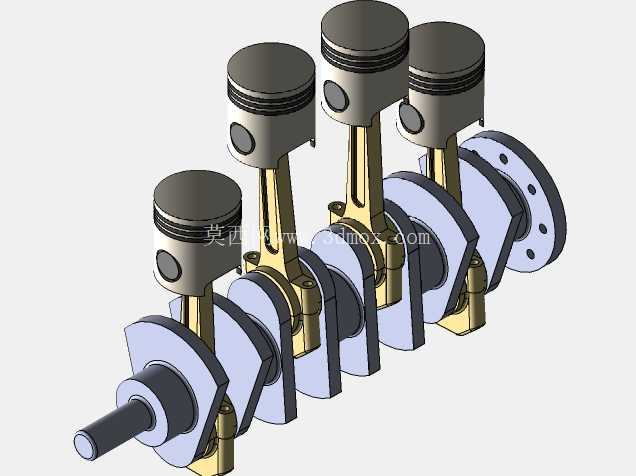

这套直列四缸动力核心结构,是当前民用乘用车、小型工程机械动力单元里应用占比最高的构型,日常接触的1.0L到2.5L排量区间的燃油动力设备,绝大多数都采用这类直列四缸布局,相比三缸结构它的运转平顺性优势明显,相比六缸及以上构型又能更好控制整机体积与自重,平衡动力输出、制造成本与舱内布置空间的多重需求。从结构组成来看,整套机构包含四个独立活塞组件、对应连杆、整体式锻造曲轴、输出端连接法兰几个核心部分,活塞采用直列式等间距排布,相邻气缸的曲柄销呈180度相位差布置,能够保证四个活塞交替完成进气、压缩、做功、排气的四冲程循环,让动力输出的连续性更稳定,减少曲轴运转过程中的转速波动,降低整机振动水平。
设计过程中首先要确定的是气缸中心距参数,这个尺寸直接决定了整机的横向安装宽度,中心距过小会导致气缸壁之间的冷却水道布置空间不足,长时间高负荷运转时容易出现缸体局部过热变形,中心距过大则会无端增加整机宽度,给整车前舱或者工程机械的动力舱布置带来额外压力,同时还会增加曲轴的整体长度,提升曲轴加工过程中的形位公差控制难度。活塞部分的设计要兼顾往复运动的轻量化与结构强度,活塞销孔的位置需要略微偏离活塞中心轴线,避免活塞在上下止点换向时对气缸壁产生过大的侧向敲击,降低冷启动状态下的敲缸异响,活塞环槽的位置与宽度要匹配气环、油环的安装尺寸,保证燃烧室的密封性能同时合理控制机油消耗量。
连杆作为连接活塞与曲轴的传力部件,杆身采用工字形截面设计,在保证足够抗拉、抗扭强度的前提下尽可能降低往复运动质量,减少曲轴运转过程中的惯性力负载,连杆大头采用剖分式结构,方便与曲轴曲柄销的装配连接,轴瓦安装位置的粗糙度与圆度公差需要严格控制,避免运转过程中出现轴瓦偏磨、烧蚀的故障。曲轴作为整套机构的动力输出核心,四个曲柄臂之间设置有平衡重结构,用来抵消活塞连杆组件往复运动产生的一阶、二阶惯性力,降低整机运转时的振动传递,输出端的法兰盘设置有均匀分布的螺栓孔,用来匹配飞轮或者动力输出连接盘的安装,法兰端面的端面跳动公差需要控制在极小范围内,避免动力输出过程中出现连接部件的偏摆振动。

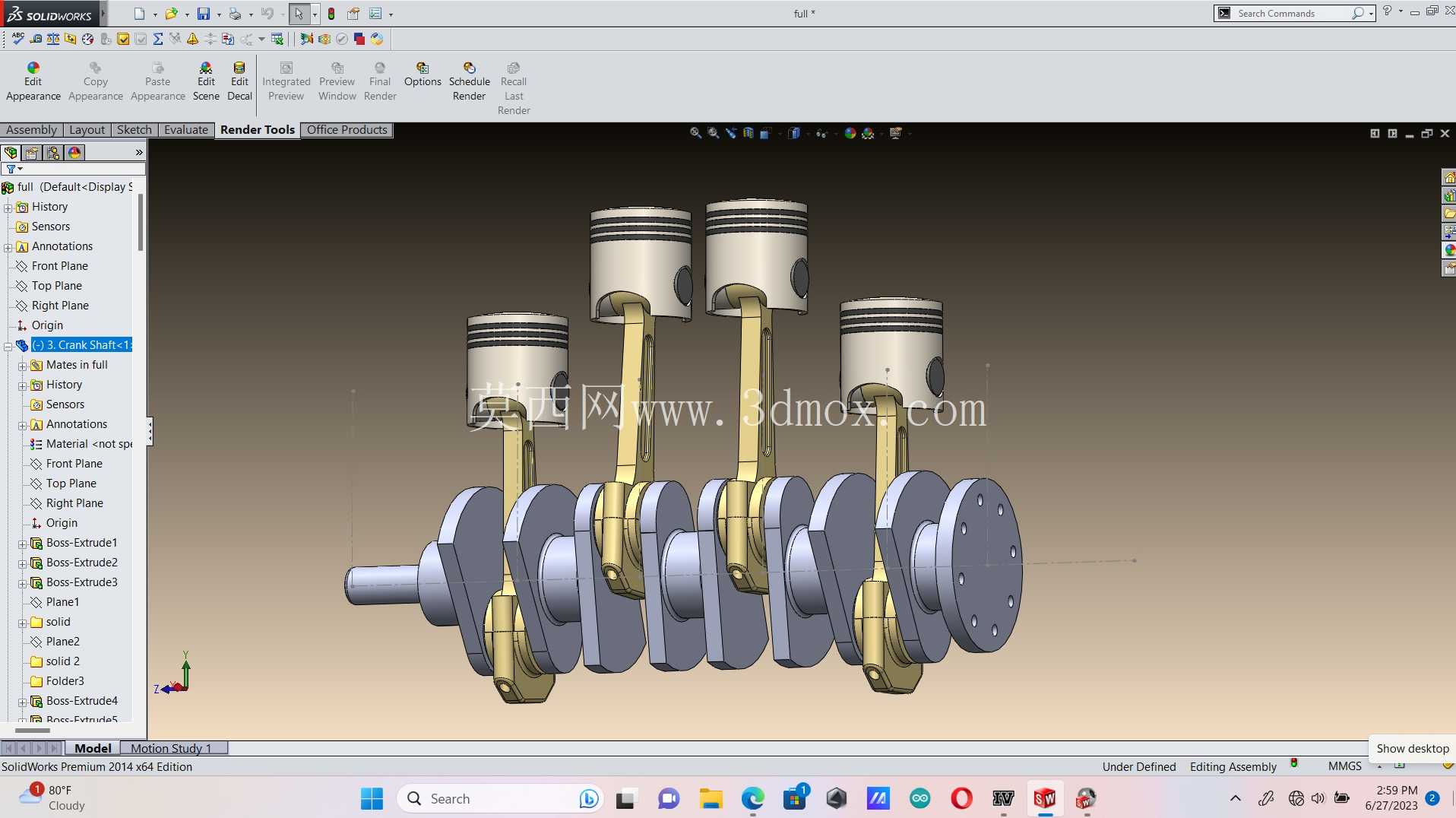

从安装边界来看,整套曲柄连杆机构需要完全封装在缸体与油底壳组成的密闭腔体内,曲轴两端的主轴颈需要匹配缸体上的主轴承座安装,轴向定位设置在中间主轴颈位置,用来平衡曲轴运转过程中受热产生的轴向伸长量,避免出现轴端窜动的问题。实际应用中,这套结构的动力输出特性偏向中低转速区间的扭矩输出,非常适配家用乘用车的日常行驶工况,也可以经过少量参数调整后应用在小型发电机组、农用机械、小型内河作业船舶的动力单元上,零部件的通用化程度较高,后期维护保养的配件获取难度低,维修工艺也相对成熟。建模过程中需要重点关注各个运动部件之间的间隙配合关系,活塞与气缸壁之间的配合间隙、连杆大头与曲柄销之间的配合间隙、曲轴主轴颈与主轴承座之间的配合间隙都需要按照实际工程公差设置,才能在运动仿真过程中真实还原机构的运转状态,避免出现运动干涉或者间隙过大导致的仿真结果失真,同时各个部件的材质属性设置也要匹配实际生产中的选材,比如活塞采用铝合金材质、曲轴与连杆采用合金钢材质,才能准确计算不同转速下的部件受力变形情况,为后续的结构优化提供可靠的参考依据。
